DC40A-1245直流微型太阳能供水泵结构

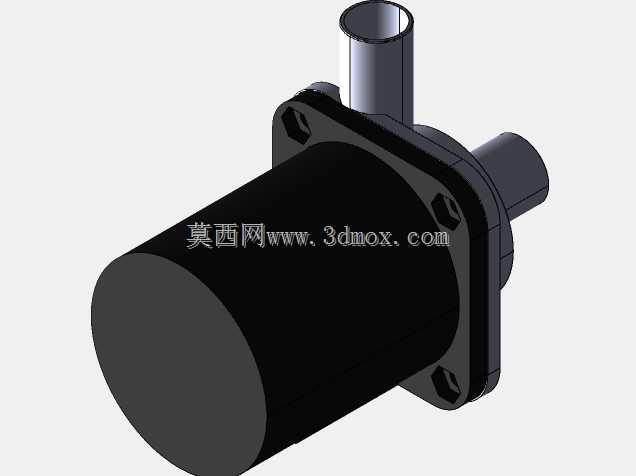

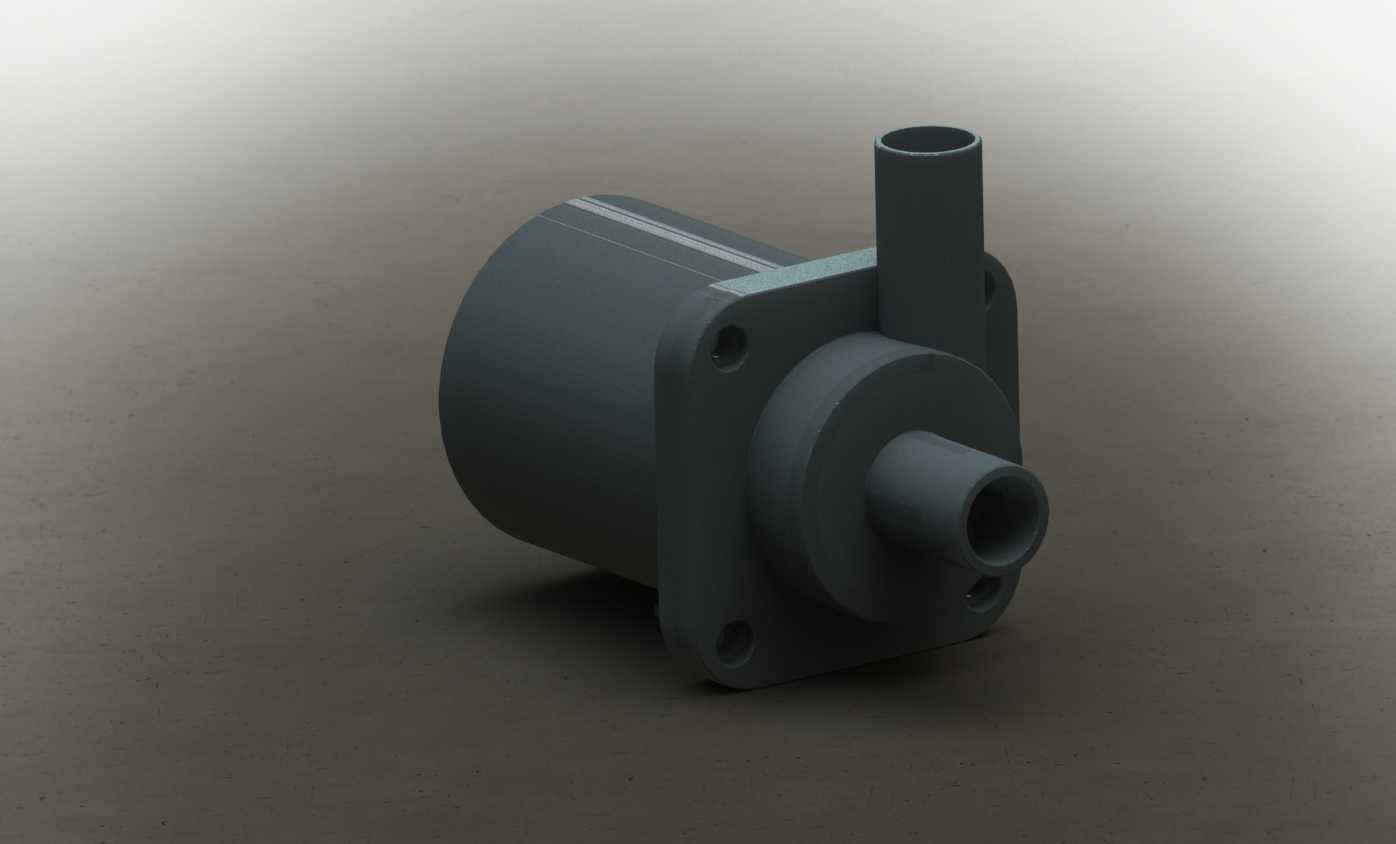

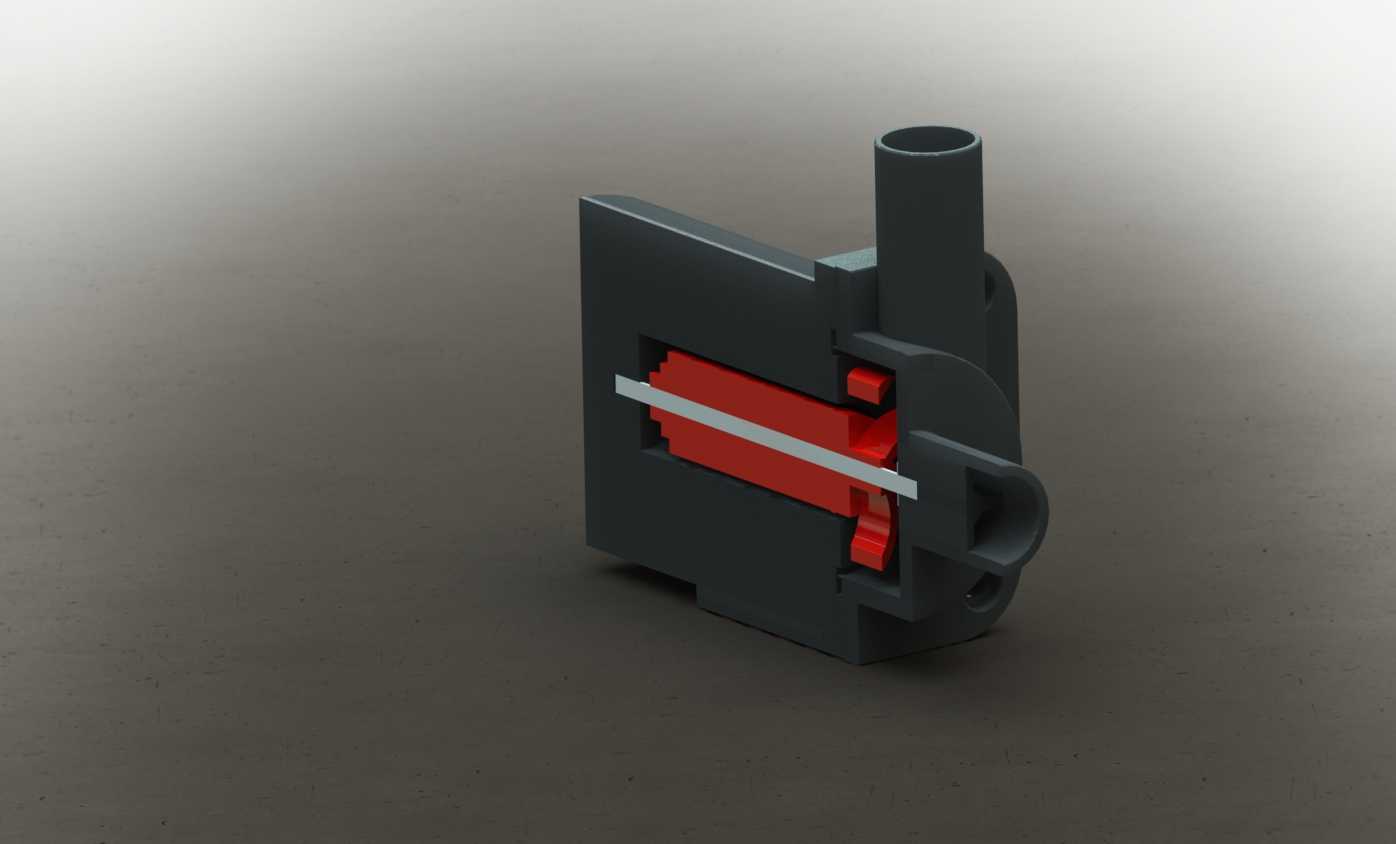

这款微型直流水泵的设计初衷，是面向离网光伏供水场景的小流量流体输送需求，常见于小型太阳能水景循环、户用光伏直连供水、小型设备冷却回路、农用滴灌支路增压等场景，适配无稳定市电接入的户外部署环境，不需要额外配置逆变模块即可直接对接低压直流光伏输出端。从结构设计来看，泵体采用一体化集成式布局，将驱动腔体与叶轮腔整合在同一壳体内部，减少了外接管路的连接节点，降低了长期户外使用的渗漏风险。进出水口采用直插式硬管接口设计，侧置向上的接口为进水端，轴向伸出的接口为出水端，接口外径匹配常规小口径输水软管，安装时不需要额外加工转接头，直接插接后辅以管箍即可完成密封固定。安装法兰采用方形带安装孔的结构，四个安装孔分布在法兰四角，孔位间距适配常规小型设备的安装面板预留孔，安装时可通过螺栓直接将泵体固定在设备侧壁或者支架平面上，不需要额外设计定制安装座，能大幅缩短现场装配的工时。泵体的圆柱形驱动段外壳做了等径设计，外壁无突出的接线或者结构凸起，在狭小空间内布设时可以直接贴靠相邻构件安装，不会出现结构干涉问题。性能层面，该泵适配12V直流供电工况，额定工作电流控制在较低区间，光伏板小功率输出即可驱动，扬程与流量参数匹配小型循环、供水场景的实际需求，不会出现参数冗余带来的成本浪费。叶轮腔与驱动段之间做了密封隔离结构，避免输送的流体渗入驱动部分造成元器件损坏，壳体材质选用耐候性工程塑料，长期暴露在户外日晒雨淋环境下也不会出现快速老化脆裂的问题，适配户外长期部署的使用要求。在建模过程中，结构设计人员重点还原了法兰安装面的平面度要求、进出水口的同轴度公差，以及壳体各段的壁厚均匀性，确保模型导入工程软件后可以直接用于安装干涉校验、管路布设模拟，也可以作为同类型微型水泵选型时的尺寸参考依据，帮助设计人员在方案阶段快速完成泵体的布局排布，提前排查安装空间不足、接口对接错位等常见问题。
