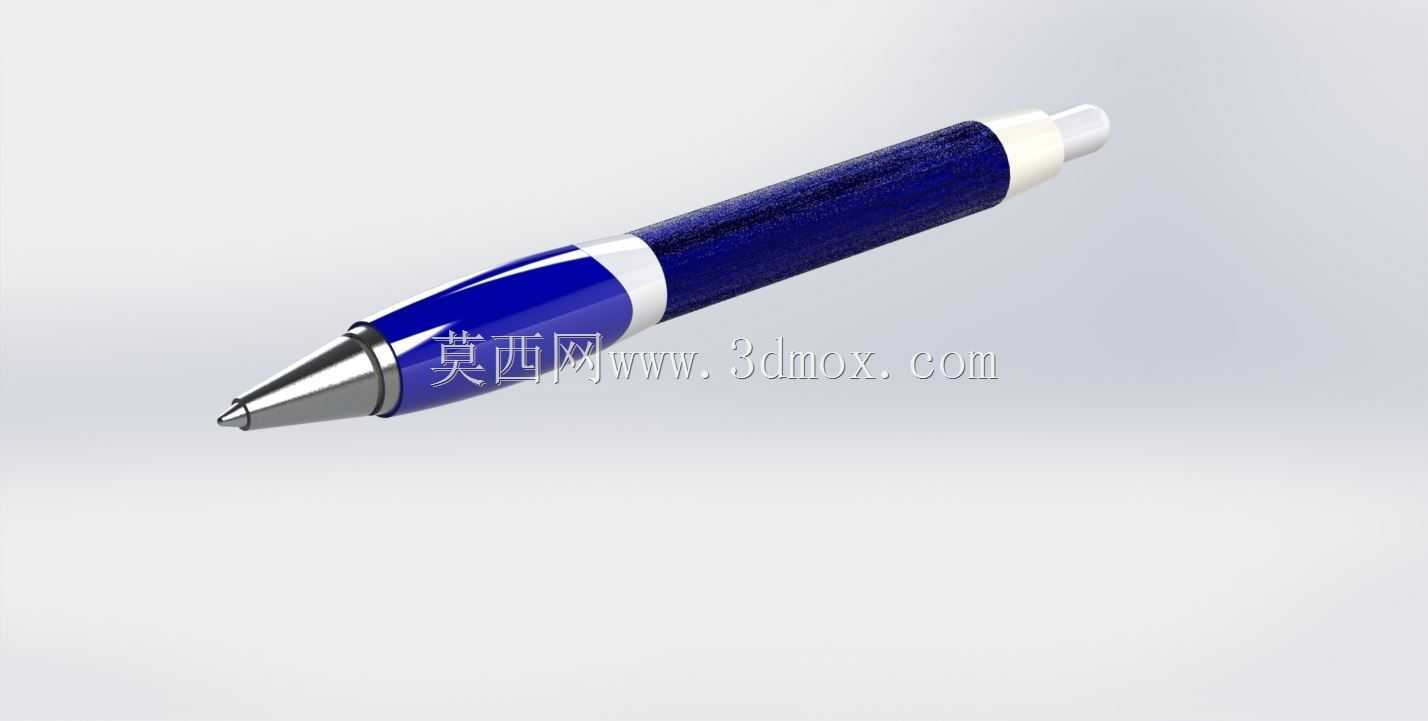

按动式双色圆珠笔外观结构三维数模

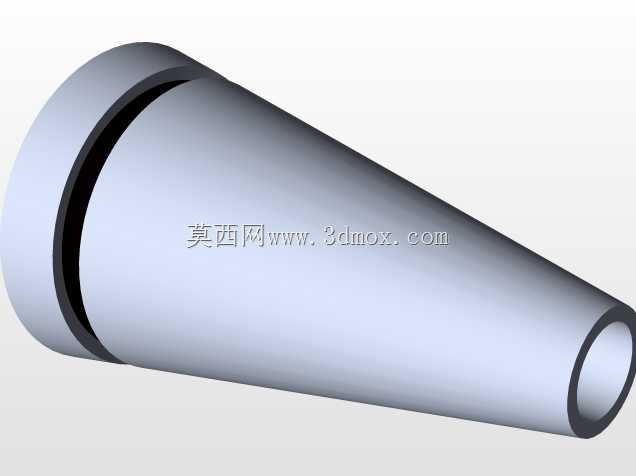

这款按动式双色笔的三维结构设计，首先围绕日常高频书写场景的使用需求展开，适配办公记录、学习标注、现场标记等多场景的快速切换书写需求，无需额外携带多支单色彩笔，单支即可完成常规书写与重点内容标注的双重功能。从结构设计逻辑来看，整体采用分段式装配思路，笔身主体分为笔尖金属导向段、笔握握持段、笔杆储芯段、笔尾按动段四个核心装配单元，各段之间采用卡扣加小过盈配合的连接方式，既保证日常使用时的结构稳定性，也便于后期更换笔芯时的拆卸操作，不会出现长期使用后连接松脱、笔段晃动的问题。外形尺寸设计充分贴合人手握持的人机工程要求，笔握段直径设置在11mm，匹配多数成年人握持笔具时的指腹贴合弧度，笔握处的防滑包覆层采用微弧面过渡，长时间书写不会产生硌手的压痕，整笔收拢状态下总长度控制在142mm，可轻松放入常规衬衫口袋、笔袋或工装上衣的插笔位，不会因为长度过长导致携带时凸出剐蹭衣物。笔尖部分采用金属锥形导向结构，内部预留双笔芯的独立导向通道，两个通道分别对应黑色、蓝色笔芯的伸出位置，按动切换结构设置在笔尾位置，通过棘轮式的换位结构实现两种颜色笔芯的伸出、收回切换，切换行程控制在3mm，按动反馈清晰，不会出现切换卡滞、笔芯无法到位的问题。笔身的外观分色设计兼顾辨识度与握持防滑需求，笔握段采用亮面与磨砂质感的分段设计，靠近笔尖的亮面段便于擦拭沾染的墨水污渍，靠近笔杆的磨砂段提升握持摩擦力，手部出汗时也不会出现笔身打滑的情况。设计过程中重点考虑了各零件的装配公差配合，金属笔尖与塑料笔握的配合公差控制在0.05mm，避免装配后出现偏心导致的笔芯出芯歪斜，笔杆内部的储芯腔直径设置为8.2mm，可兼容市面常规规格的按动式替芯，无需定制专用笔芯，降低后期使用的替换成本。笔尾的按动按键做了圆角过渡处理，按动接触面做微凹设计匹配指腹按压的弧度，频繁按动切换时不会产生硌手的触感，笔夹部分采用弹性悬臂结构，夹持厚度范围在0.3mm到2mm之间，可稳定夹持在不同厚度的笔记本、衣物口袋上，夹持力控制在合适区间，既不会轻易脱落，也不会因为夹持力过大导致夹取时损坏纸张或衣物面料。整体结构没有多余的冗余零件，所有零件均具备对应的功能作用，没有为了外观装饰增加无实际用途的结构件，兼顾了外观美观度与实际使用的耐用性。
