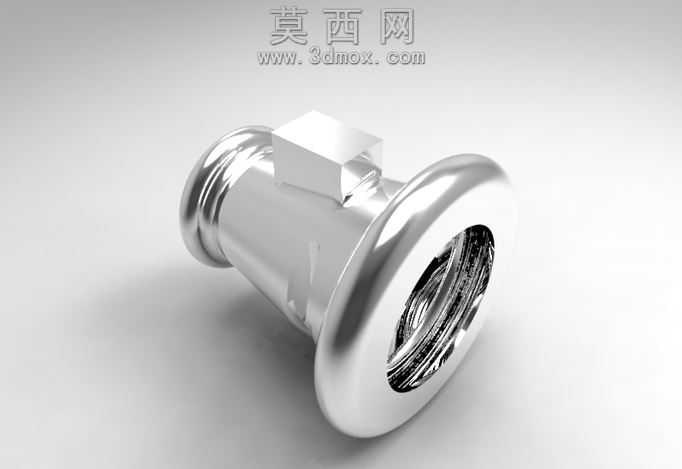

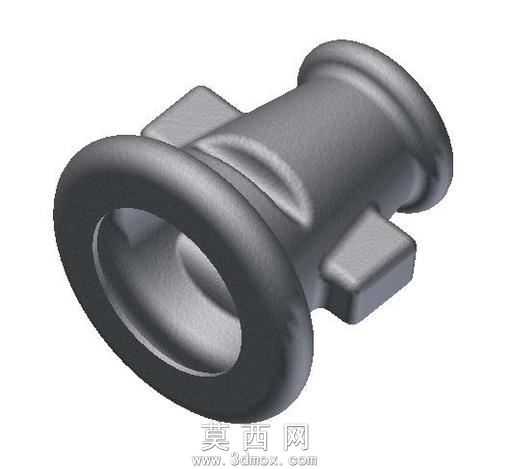

该作品是一款以曲面建模为起点、最终转换为实体结构的筒状机械零件,整体建模流程围绕曲面到实体的转化逻辑展开,适合作为三维建模进阶阶段的练习案例。建模初期先通过草图绘制零件的轴向截面轮廓,精准勾勒出端部翻边凸缘的圆弧过渡形态、筒身的等径直筒结构,以及筒身外侧三处均匀分布的块状侧翼的外轮廓线,再通过旋转曲面命令生成主体筒身的基础曲面,保证筒壁曲面的曲率连续无断点。针对外侧的侧翼结构,采用拉伸曲面结合曲面修剪的方式,先拉伸出侧翼的基准平面,再通过投影曲线将侧翼与筒身的交线映射到筒身曲面上,对多余曲面部分进行修剪删除,随后通过曲面缝合命令将侧翼曲面与筒身曲面拼接为整体,拼接过程中重点处理了侧翼根部与筒身衔接处的圆角过渡曲面,通过圆角曲面命令生成半径均匀的过渡面,避免后续实体转换时出现破面问题。端部的凸缘结构采用曲面加厚的方式,先绘制凸缘的环形截面轮廓,通过扫掠曲面生成凸缘的环形曲面,再与筒身端部曲面进行缝合,保证凸缘与筒身的衔接处曲面光滑连续。所有曲面构建完成后,通过曲面加厚命令将整体封闭曲面转换为实体结构,加厚过程中严格控制壁厚均匀性,避免出现壁厚突变导致的实体生成失败问题。材质渲染阶段采用哑光金属材质,调整材质的粗糙度、金属度参数,模拟铸铁类机械零件的表面质感,通过环境光遮蔽效果突出零件的结构层次感,将侧翼的块状结构、凸缘的圆弧翻边、筒身的光滑柱面的结构特征清晰呈现。整个建模过程重点训练了曲面建模的连续性控制、曲面修剪与缝合的操作技巧,以及曲面转实体的常见问题处理方法,能够帮助建模者掌握混合曲面构建实体零件的核心逻辑,理解曲面建模在复杂结构零件设计中的应用优势,为后续更复杂的工业零件曲面建模打下扎实基础。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.83 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2011,效果图,STL,其它,
- 软件分类 通用五金配件
