卡通瓢虫造型便携分格提芬餐盒结构设计

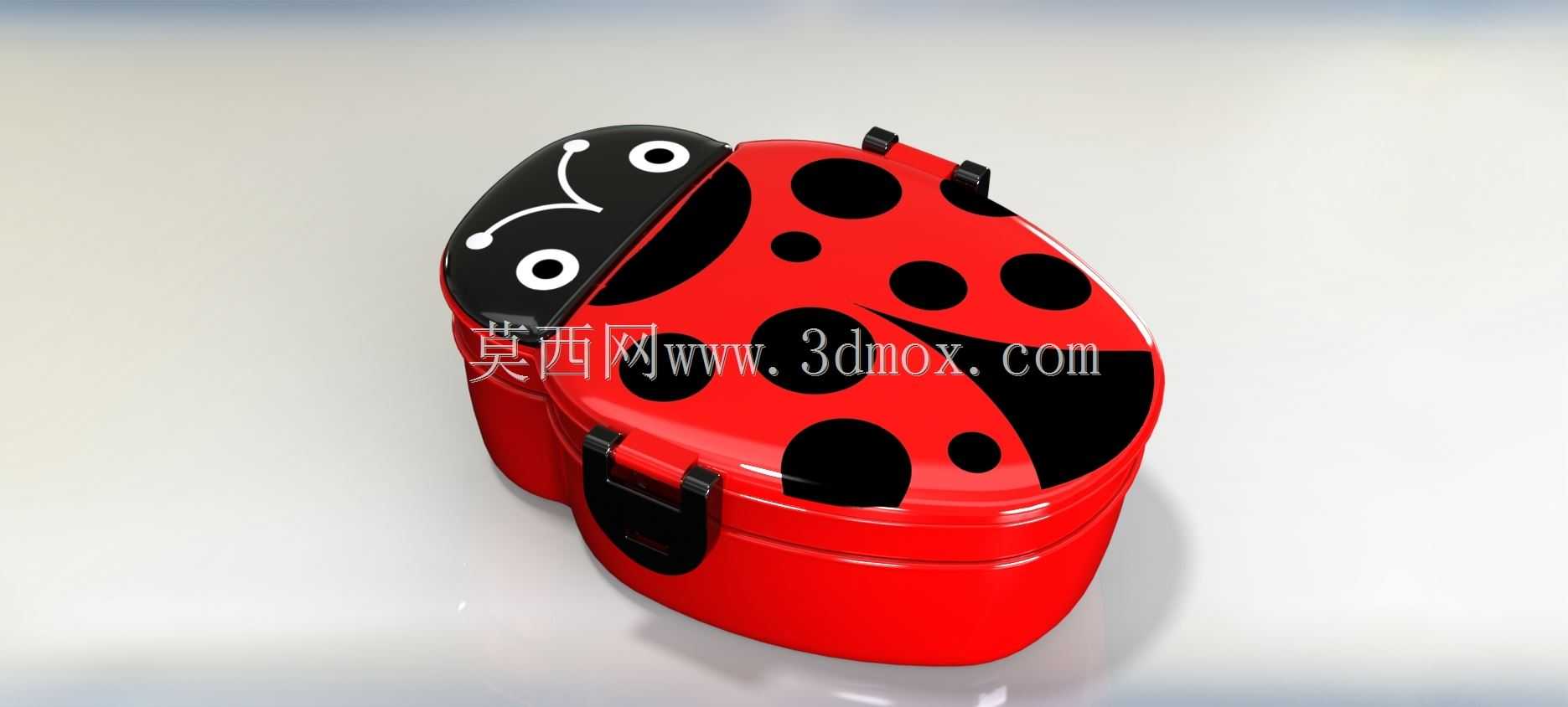

这款仿生造型的便携餐盒，最初的设计切入点是面向低龄用户群体的外出就餐场景，解决普通方形餐盒外观单调、对儿童吸引力不足的问题，同时兼顾日常带餐的实用密封需求。从结构层面看，整体采用上下扣合的分体式结构，上盖做了完整的瓢虫仿生曲面造型，头部区域做了内凹的卡通眼位与触角造型，既保留了仿生识别度，又没有做过多尖锐凸起，避免日常使用中出现磕碰划伤的风险，盖体表面的黑色斑点区域做了微凹的纹理处理，和红色基底形成视觉层次的同时，也能增加手部接触时的摩擦力，开合盖时不易打滑。盒体部分采用圆角过渡的椭球形轮廓，和上盖的曲面完全贴合，侧边设置的四个卡扣均匀分布在盒体轮廓的等分点上，扣合时能让密封圈受力均匀，避免单侧卡扣压紧导致的密封失效问题，日常盛放带汤汁的辅食、水果切块时，不会因为平放或者小幅晃动出现漏液情况。内部做了可拆卸的分格挡板，用户可以根据携带食物的种类调整分格空间，既可以分开盛放主食、配菜与小份水果，避免食物串味，也可以拆掉挡板获得完整的大容量空间，盛放整份的面食或者沙拉。设计过程中特意控制了整体的外形尺寸，整体轮廓最大直径控制在160mm以内，高度不超过80mm，刚好可以放进常规尺寸的儿童书包侧袋或者成人通勤包的隔层里，不会占用过多的包内空间，盒身边缘做了2mm的加厚圆弧卷边，手持时不会硌手，也提升了盒体整体的抗摔性能，意外从桌面高度掉落时不会因为边角应力集中出现开裂。上盖顶部预留了隐藏式的提手结构，不用时可以完全收进盖体的凹槽内，保持整体外观的完整性，需要携带时抠出提手即可单手提拿，提手的承重做了强化处理，装满食物的状态下提拿不会出现脱扣或者断裂的情况。密封胶圈采用可拆卸的嵌入式设计，清洗时可以完全从盖体的卡槽内取出，避免缝隙残留食物残渣滋生细菌，胶圈的安装做了防呆设计，对位凸起和卡槽完全对应，用户自行拆装后不会出现装反导致密封失效的问题。整体曲面建模时做了均匀的壁厚控制，主体壁厚保持在2.2mm，卡扣位置做了局部加厚到3mm，兼顾结构强度和注塑成型时的流动性，避免生产时出现缩痕或者填充不足的问题，所有的转角位置都做了不小于R1.5的圆角处理，既符合食品接触容器的安全标准，也能减少注塑成型时的应力集中问题，提升产品的使用寿命。
