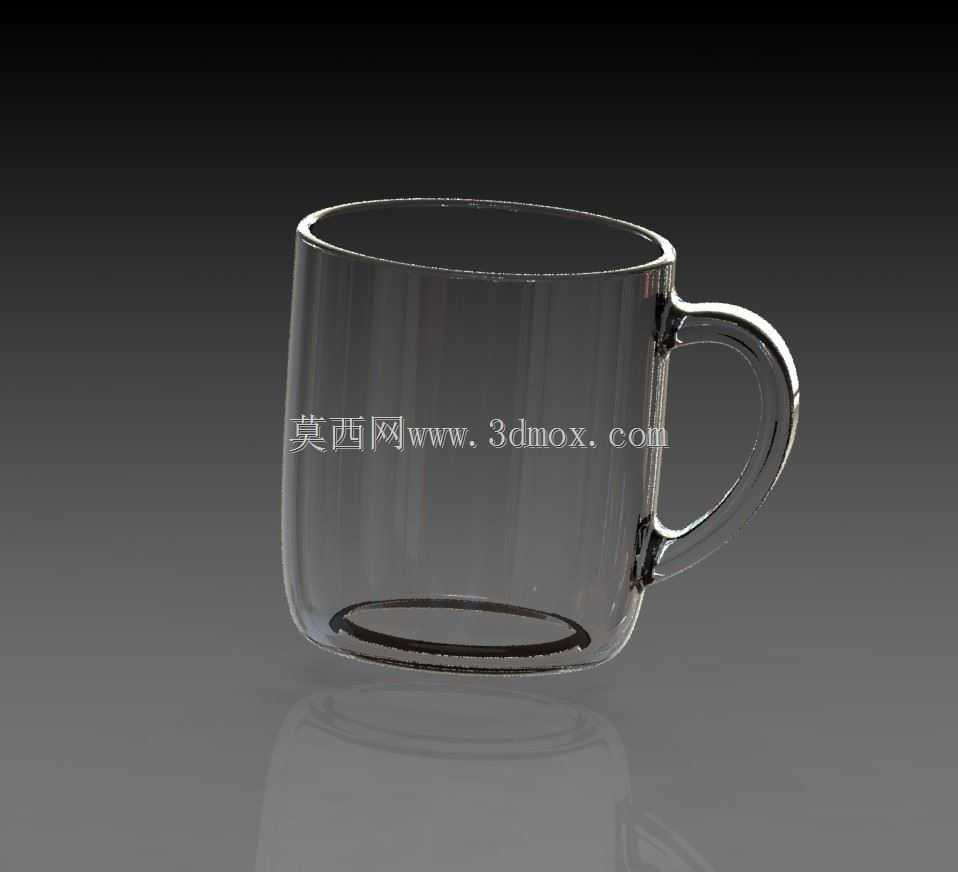

带把手透明玻璃水杯造型结构设计

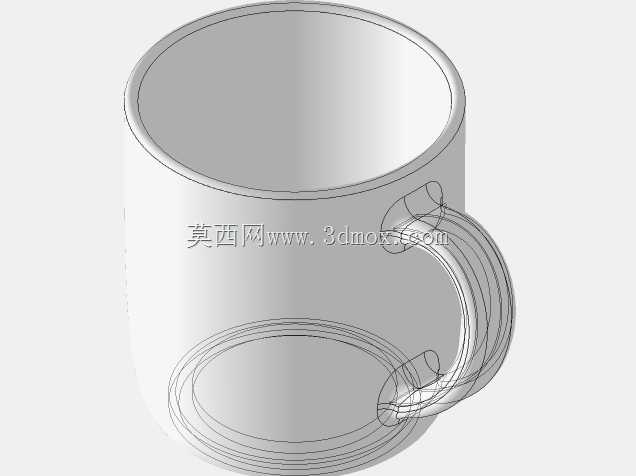

日常饮水场景中，带把手的玻璃杯是办公、家居场景高频使用的饮水器具，这款模型的设计围绕实际使用的握持手感、盛装容量、放置稳定性展开。杯身采用微收腰的弧面造型，区别于直筒杯的生硬感，靠近杯口位置略微外扩，既贴合唇部接触的弧度，也能在倾倒饮品时减少液体沿杯壁外流的概率，杯底做了加厚的环形圈设计，接触桌面时能增大静摩擦力，避免光滑玻璃在平整台面上打滑，同时加厚的底圈能分散杯身放置时的冲击力，降低日常放置磕碰导致的碎裂风险。把手部分采用一体化的流畅曲面过渡，与杯身的连接位置做了平滑的圆角处理，没有突兀的拼接棱角，握持时指腹贴合把手内侧曲面，把手与杯身之间预留的空隙足够成年人四指穿入，握持时不会出现卡手的情况，同时把手的弧度经过调整，端起盛满液体的杯子时，重心能自然落在手掌支撑范围内，减少端持时的手腕受力。设计过程中采用样条线构建整体曲面轮廓，先绘制杯身的半剖面轮廓线，通过回转命令生成杯身基础实体，再单独绘制把手的空间样条路径，扫掠生成把手基础形态后，对杯身与把手的衔接位置做曲面融合处理，避免出现壁厚不均的问题，整体壁厚控制在均匀的2mm区间，既保证玻璃材质的通透质感，也能兼顾日常使用的结构强度，不会因为壁厚过薄导致受热易碎，也不会因为壁厚过厚增加杯子自重影响使用体验。杯口位置做了卷边处理，边缘圆滑无锐边，接触唇部时没有刮蹭的异物感，杯身内部底面做了微小的弧面过渡，没有清洁死角，日常使用后冲洗时能快速排净残留水渍，不会在杯底积存水垢。从安装放置的边界来看，杯身最大外径为80mm，常规的杯架、车载杯托都能适配，整体高度为90mm，常规的桌面置物架、橱柜层板间距都能满足放置需求，不会出现过高无法收纳的问题。这类玻璃水杯的设计除了满足基础的饮水功能，曲面造型的通透质感也能适配不同的家居、办公场景风格，不管是盛装白水、茶饮还是咖啡，都能呈现较好的视觉效果，建模过程中对曲面连续性的把控，也能为后续玻璃制品的开模生产提供准确的数模参考，避免实际生产中出现曲面褶皱、壁厚不均导致的残次品问题。
