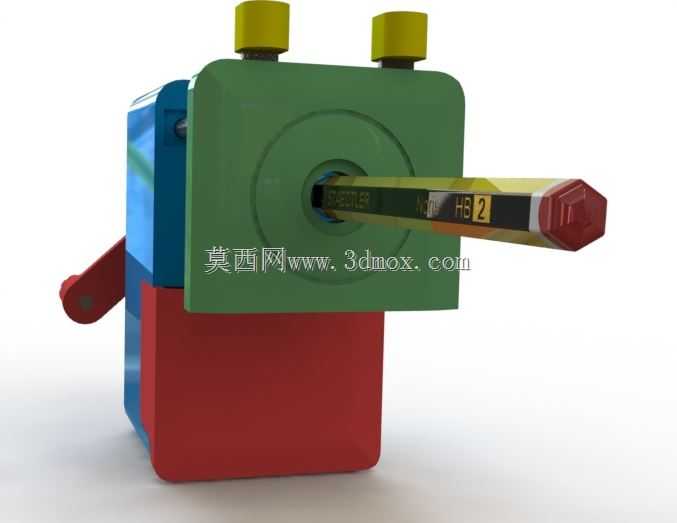

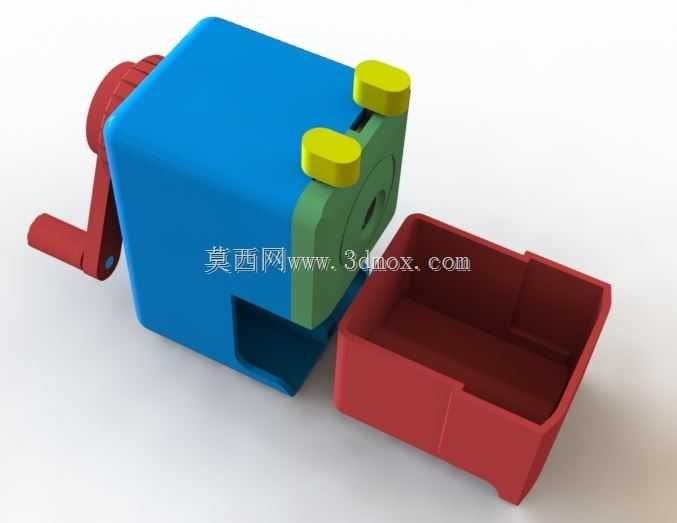

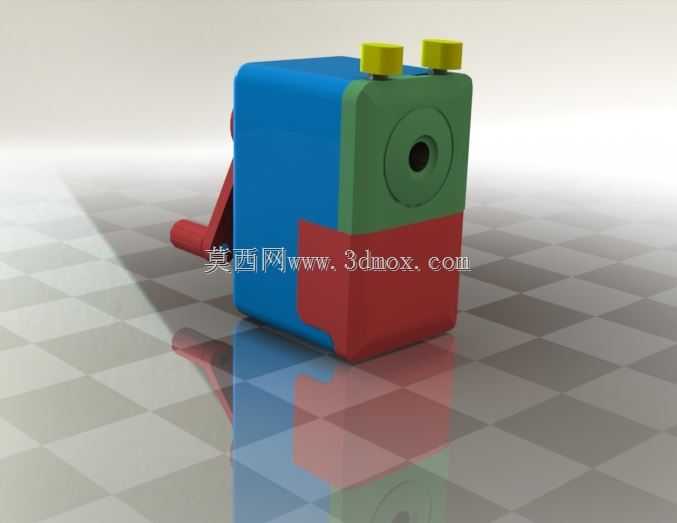

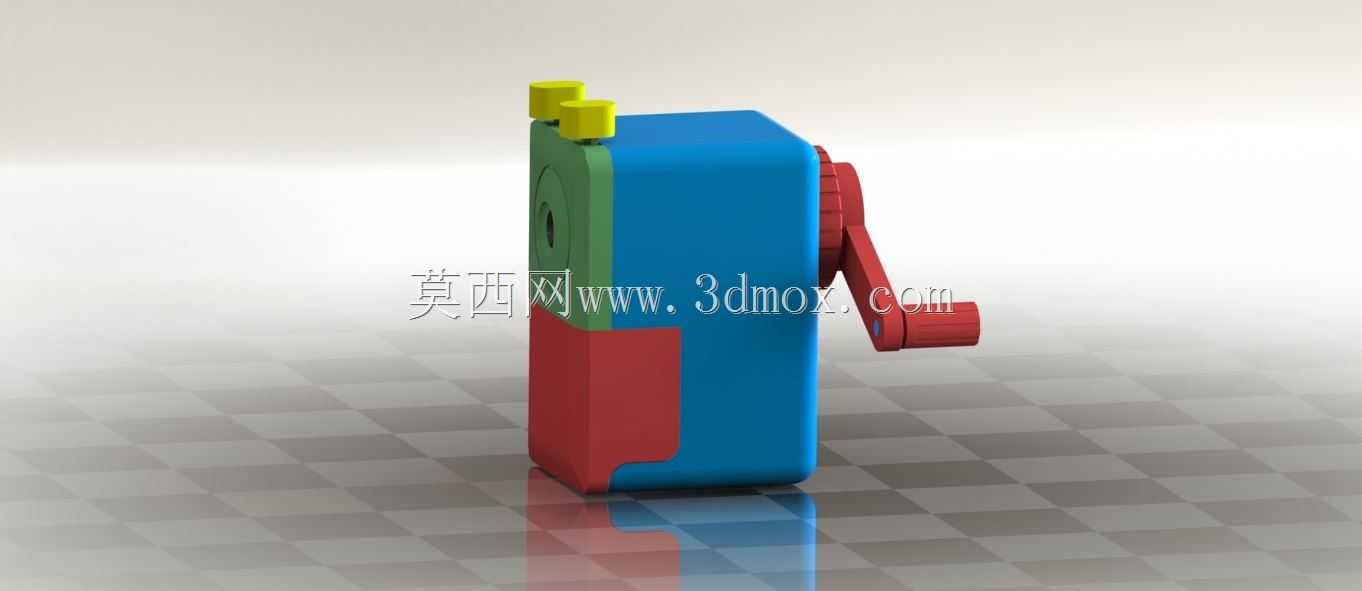

手动曲柄式卷笔磨刀一体结构设计

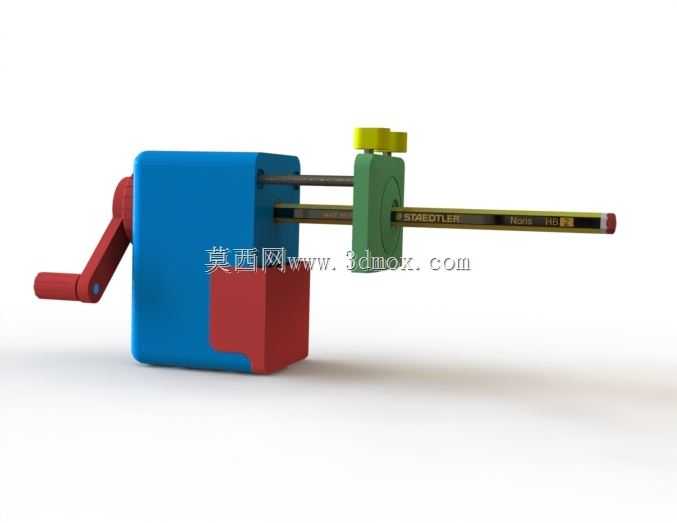

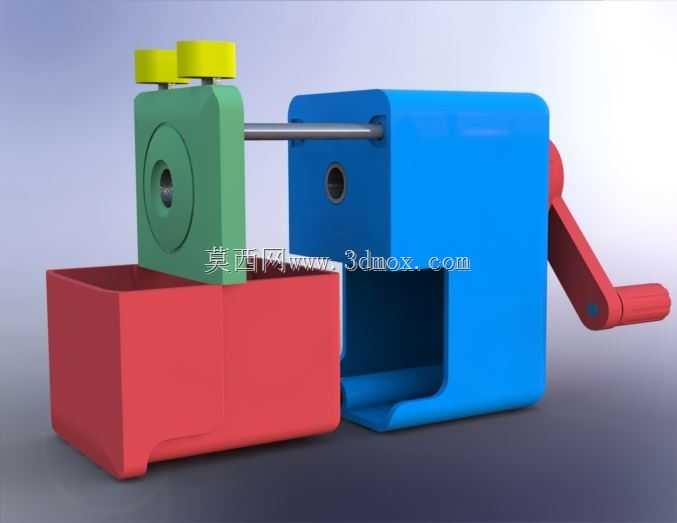

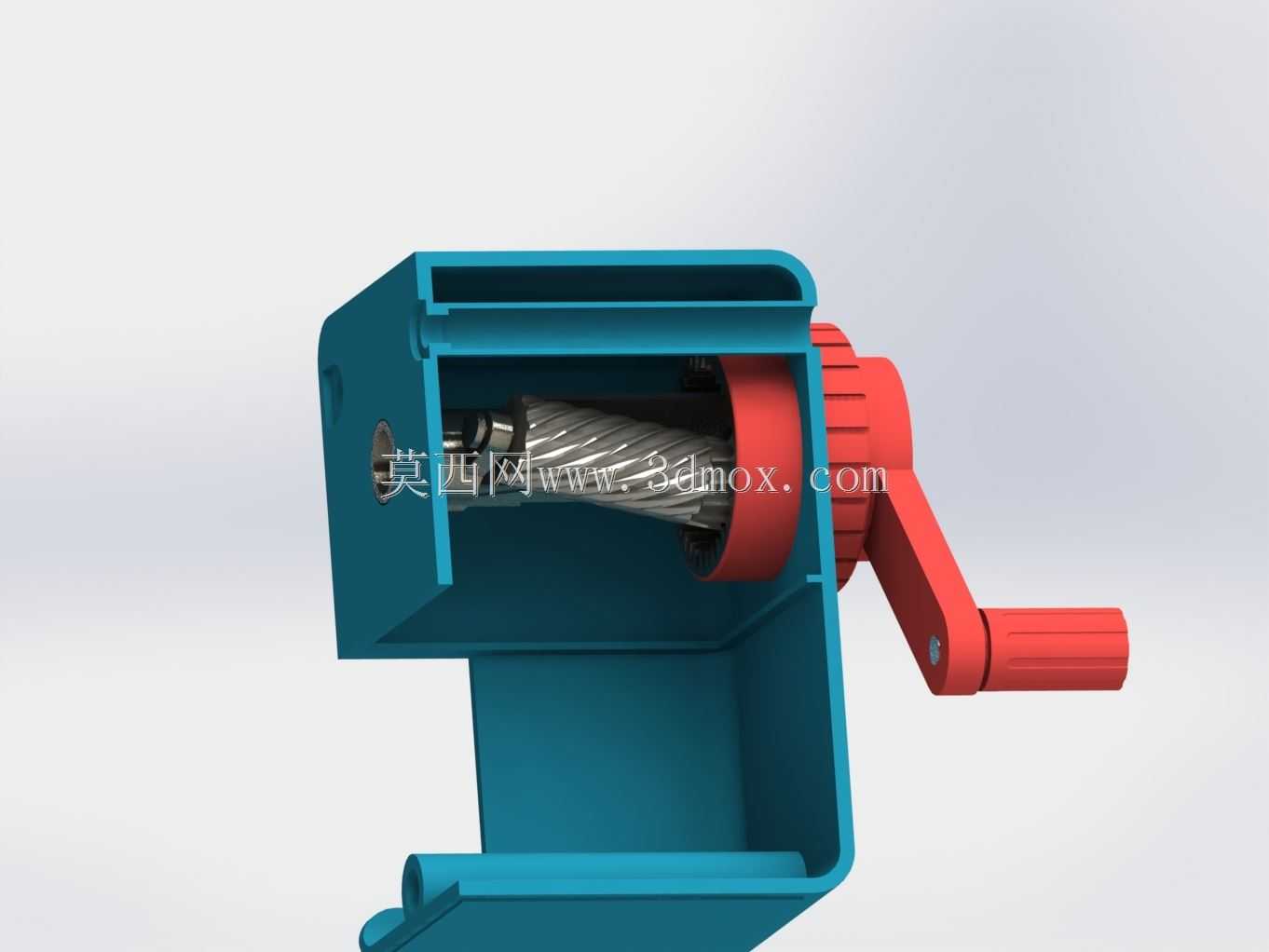

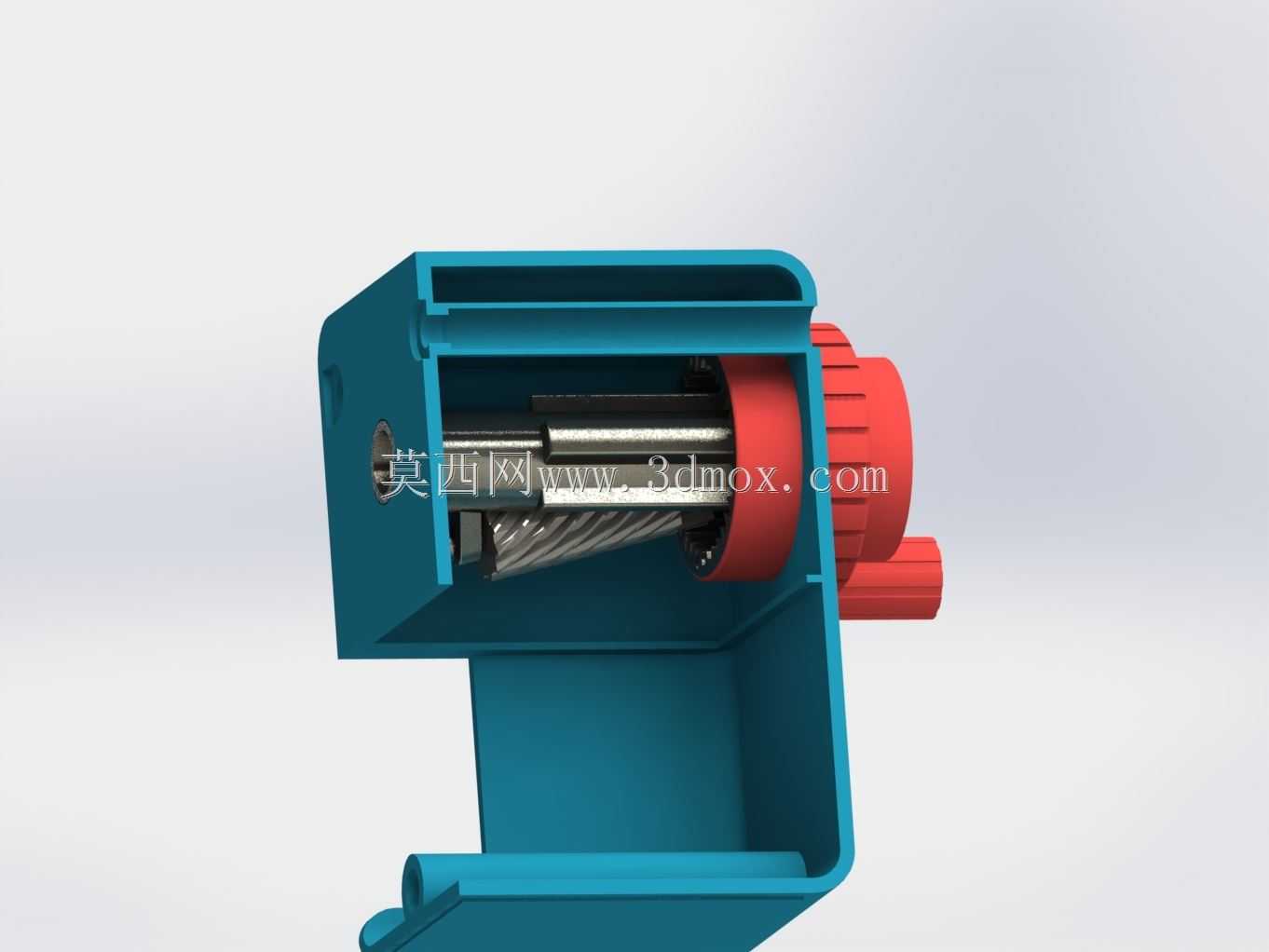

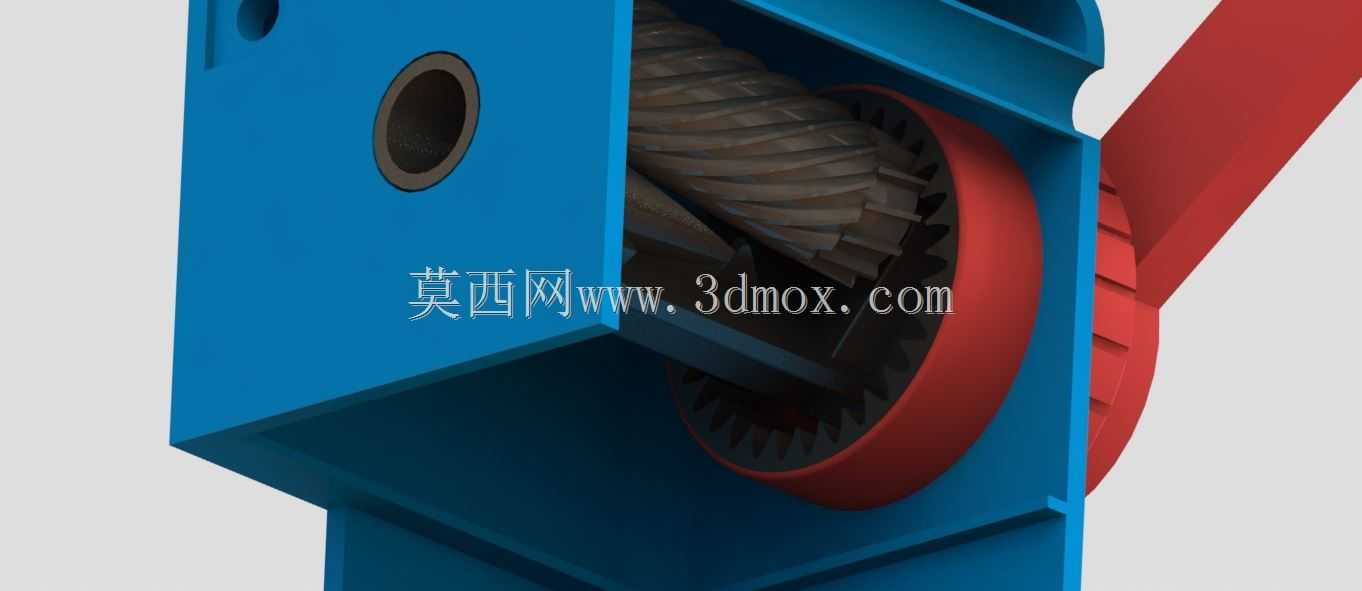

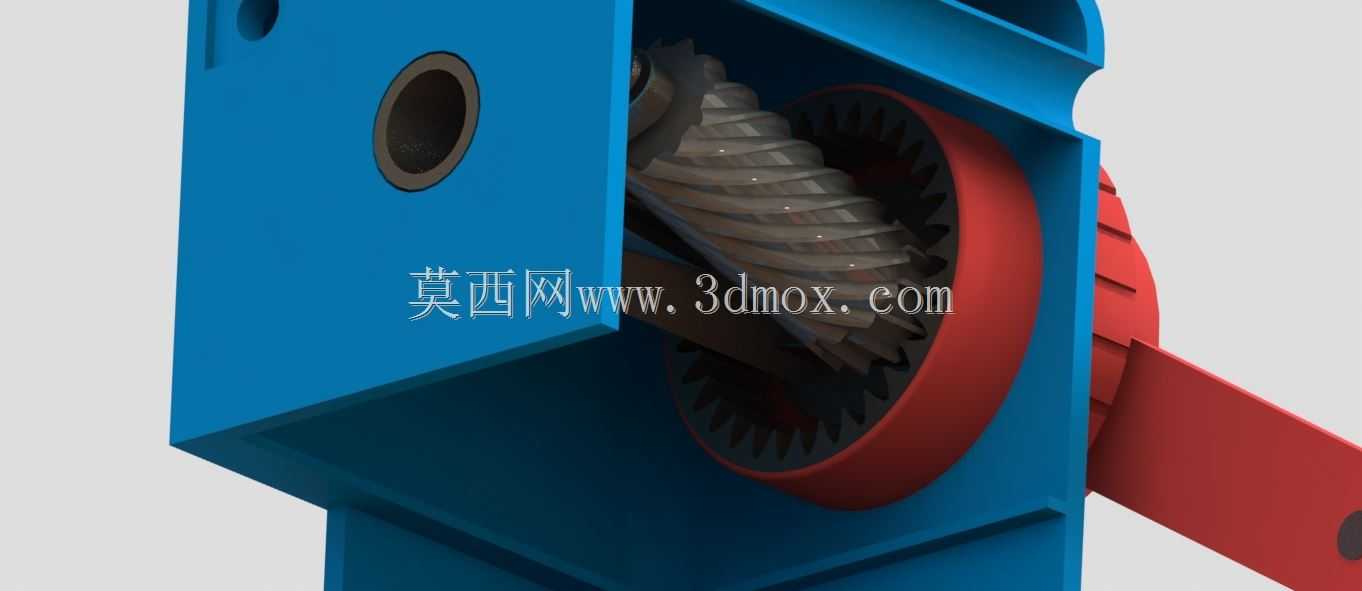

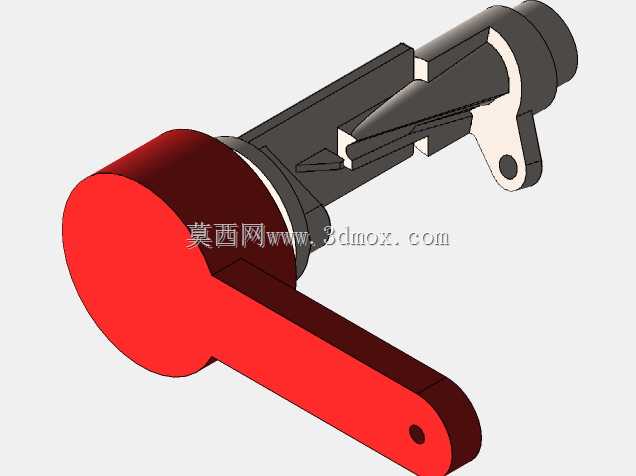

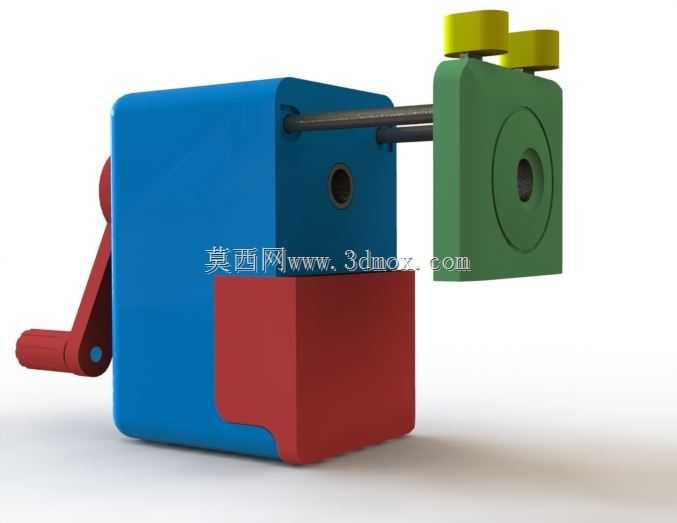

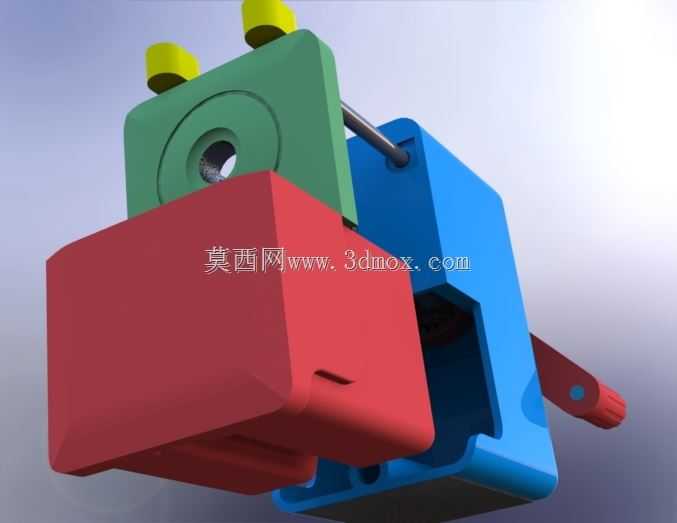

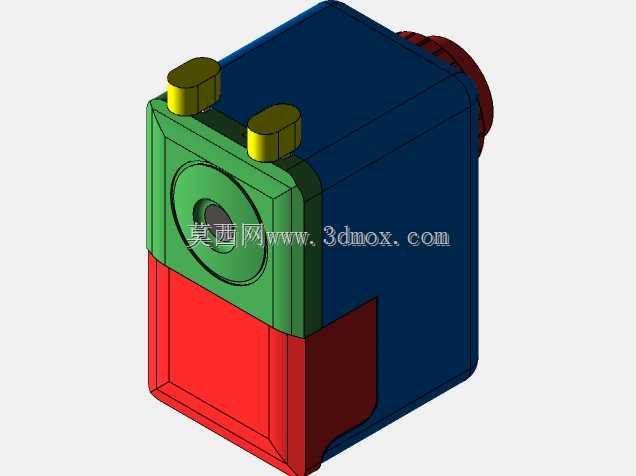

日常文具加工与小型刀具修磨场景中，这类手动曲柄驱动的刃磨结构应用十分普遍，既可以作为学生卷削铅笔的文具核心部件，也可适配小型木工刻刀、美术削笔刀的刃磨需求，无需外接电源，完全依靠手动输入动力完成切削刃磨动作，适合无供电场景、户外写生、手工工坊等环境使用。从结构设计逻辑来看，该结构采用箱体式支撑壳体作为安装基准，蓝色壳体部分预留了安装定位孔，可直接固定在桌面支架或者塑料外壳内部，安装边界的孔位间距按照常规文具类产品的装配公差设计，适配主流卷笔刀外壳的安装尺寸，整体外形紧凑，占用空间不足普通文具盒的三分之一，便携性较强。核心传动部分采用斜齿轮啮合结构，红色曲柄与主动齿轮同轴连接，手动摇动曲柄时，动力通过斜齿轮组传递到内部的刃磨滚刀组件，斜齿轮的啮合重合度高，传动过程平稳无卡顿，相比直齿轮传动噪音更小，手动摇动时的阻尼感均匀，不会出现忽松忽紧的操作手感。刃磨腔内部的螺旋滚刀采用渐开线齿形设计，与待削工件的接触为连续线接触，卷削过程中不会卡断铅芯，刃磨出的笔尖锥度均匀，符合日常书写、美术绘图的笔尖角度要求。壳体侧面的通孔为待加工工件的插入口，孔径适配常规直径的铅笔以及小型圆柄刻刀，入口处做了倒角导向设计，工件插入时可自动对中，无需手动调整角度。设计过程中重点考虑了手动操作的人机工程，曲柄的力臂长度经过反复校核，摇动时的输入扭矩控制在普通人手舒适施力范围内，长时间操作也不会产生明显的手部酸胀感。齿轮与壳体之间预留了合理的装配间隙，避免热胀冷缩或者加工误差导致的传动卡滞，壳体采用折弯拼接的钣金结构，加工工艺简单，量产时的冲压成型效率高，装配时仅需通过卡扣与少量紧固件即可完成整体组装，后期维护拆解也十分方便，当内部滚刀磨损后，可直接拆开壳体更换刃磨组件，无需整体报废整个结构。传动齿轮的齿面做了光滑过渡处理，没有尖锐棱角，装配后不会出现夹手的安全隐患，完全符合文具类产品的安全设计要求。
