可3D打印活塞造型钥匙链组装结构

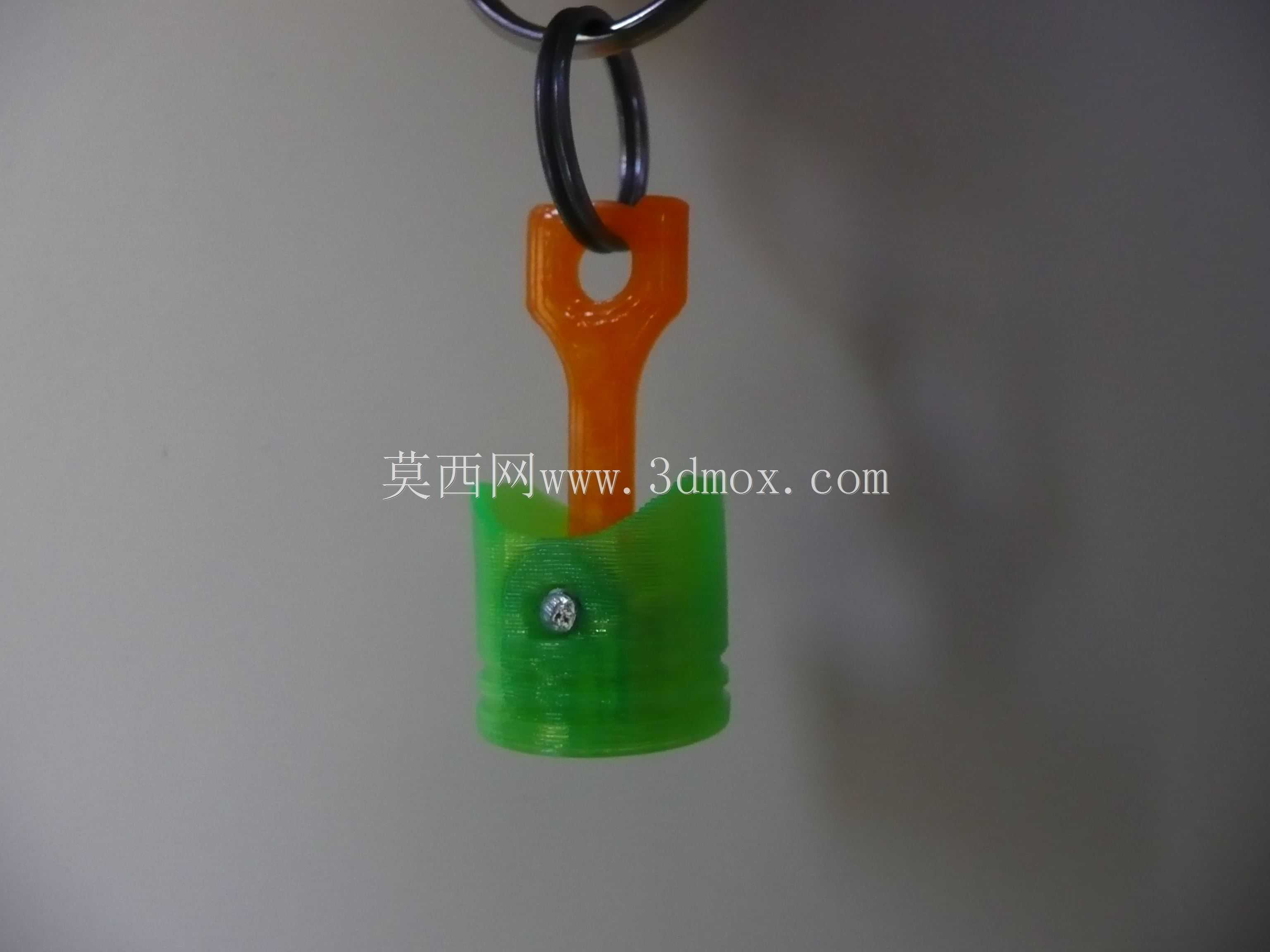

　　这款活塞造型的钥匙链，核心设计思路是把内燃机核心部件活塞连杆组件的形态做等比例微缩，适配日常随身配饰的使用需求，同时兼顾3D打印的成型可行性与组装便捷性，整体结构拆分后可直接通过桌面级FDM或光固化3D打印机制作，无需额外复杂的后处理工序即可完成装配。从实际应用场景来看，这类机械主题的随身配饰主要面向机械从业者、机车爱好者、工程类专业学生群体，既可以作为个人随身钥匙的挂载配件，也能作为机械主题展会、行业交流活动的纪念周边，相比普通平面造型的钥匙挂饰，立体的活塞连杆结构还原度更高，辨识度更强，能直观体现机械领域的审美偏好。

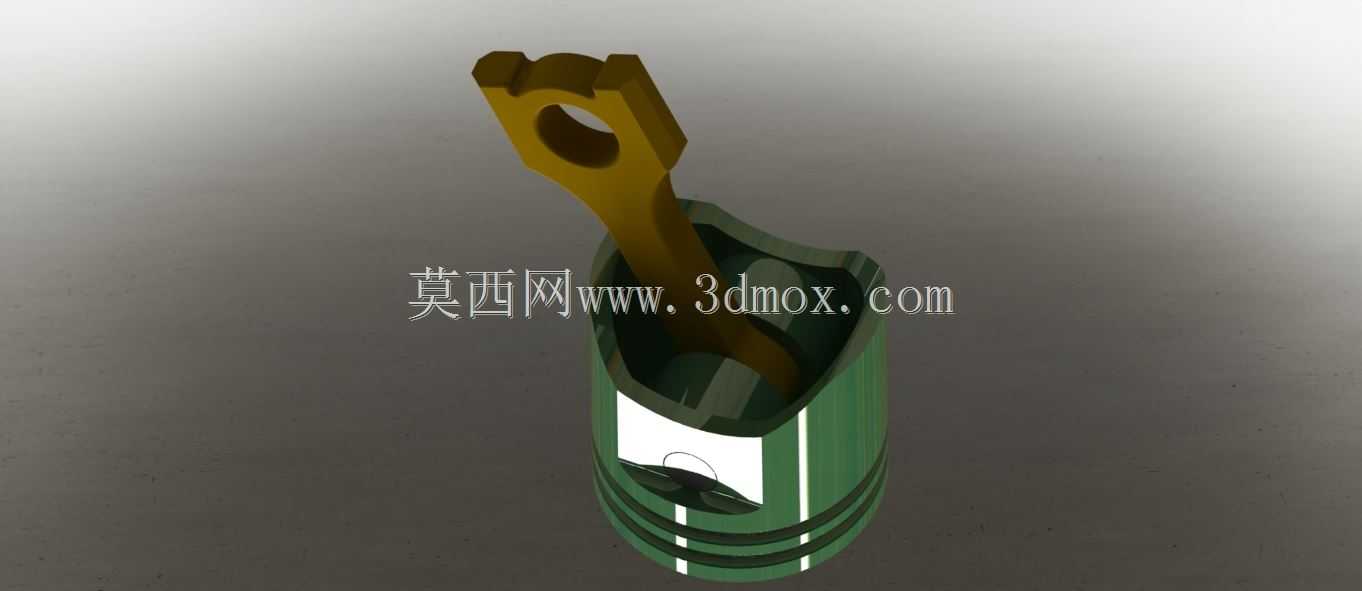

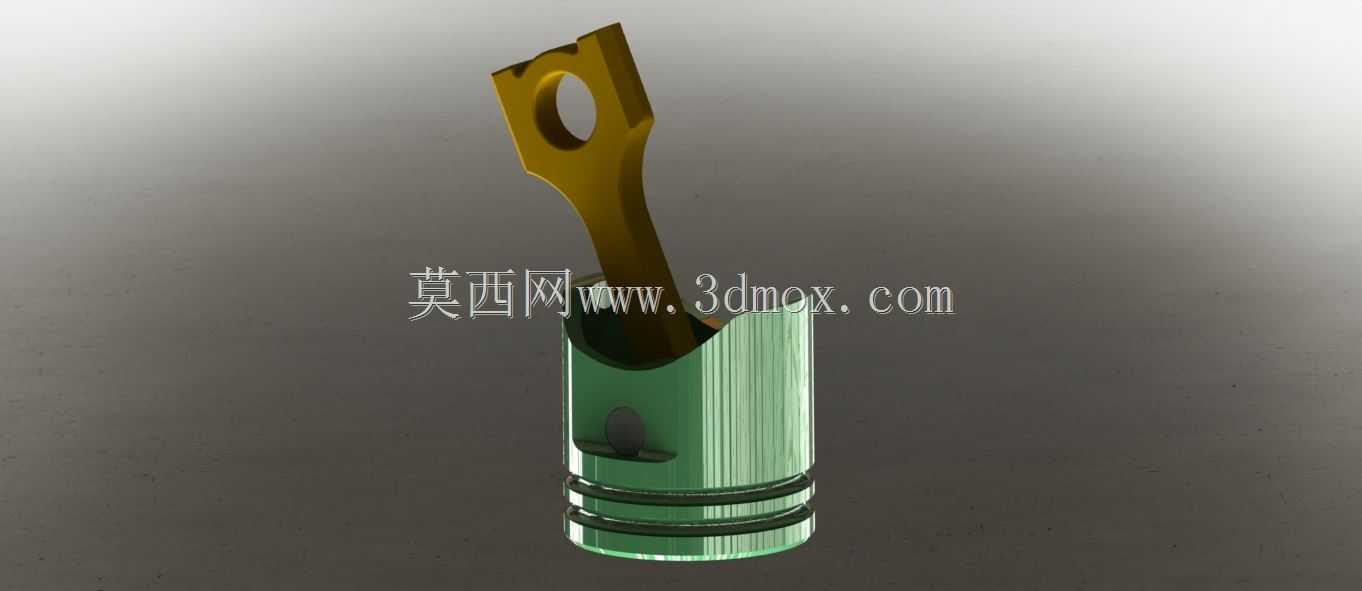

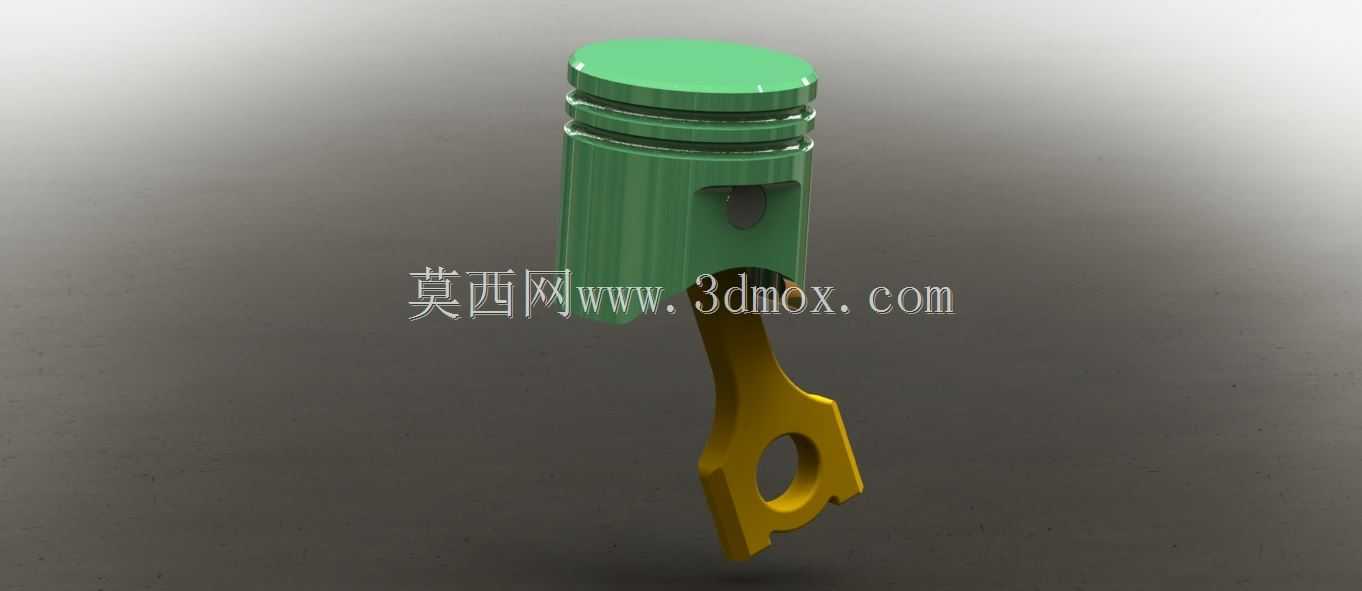

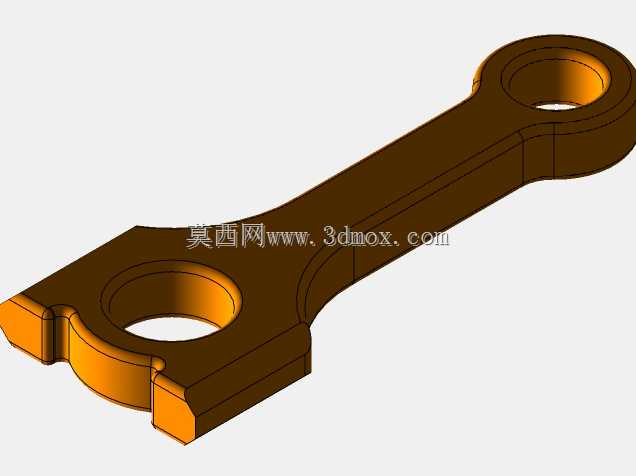

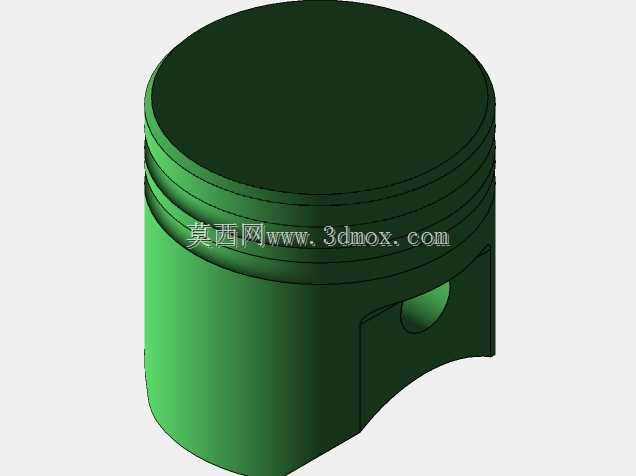

　　在功能特性设计上，整个组件拆分活塞主体、连杆两个独立打印部件，搭配标准M4x17mm螺纹杆完成锁紧组装，没有额外的卡扣或过盈配合结构，对3D打印的精度容错率更高，即使是入门级打印机制作的零件，也能通过标准螺纹件顺利完成装配，不会出现卡扣断裂、装配间隙过大松脱的问题。活塞部分保留了原内燃机活塞的三道环槽造型，没有做简化抹平处理，既还原了真实活塞的外形特征，也让打印完成的零件表面有更丰富的层次，不会因为造型过于单调失去机械质感；活塞裙部的缺口造型也做了微缩还原，同时在活塞顶部中心预留了螺纹安装孔，孔深刚好适配M4螺杆的拧入深度，不会出现螺杆顶穿活塞顶面影响外观的问题。连杆部分完全复刻了内燃机连杆的大小端结构，小端通过螺纹杆与活塞连接，大端的圆孔作为钥匙挂环的穿入位，圆孔边缘做了0.5mm的圆角过渡，避免挂入钥匙环后锐边磨损金属环的镀层，也能减少日常携带时棱角剐蹭衣物或其他随身物品的问题。

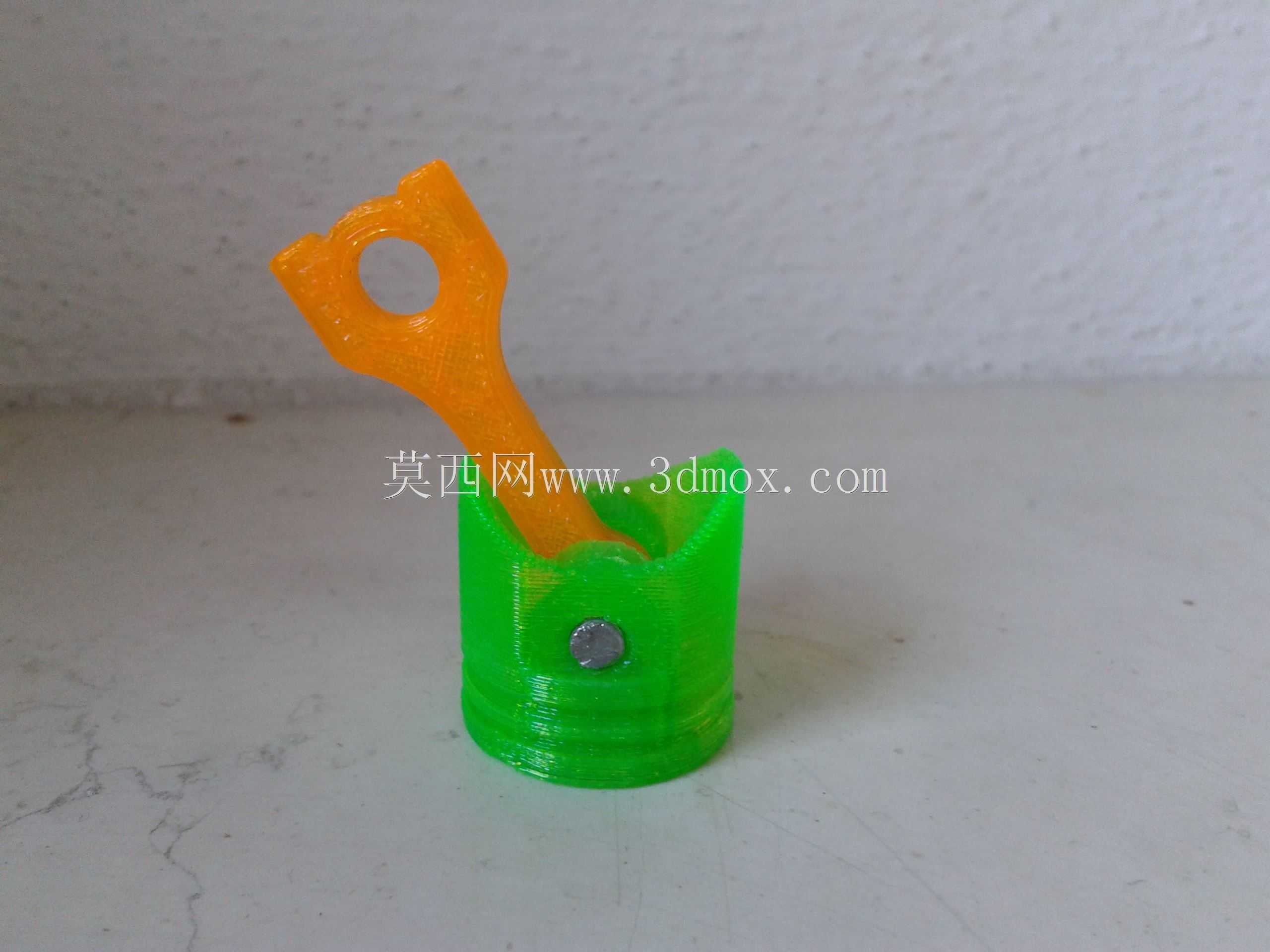

　　从外形尺寸与安装边界来看，整个组装完成后的总长度控制在75mm左右，活塞主体直径18mm，属于随身配饰的合理尺寸范围，不会因为体积过大造成携带累赘，也不会因为尺寸太小丢失机械结构的细节表现力。打印时活塞与连杆两个零件可以同时排布在100mm见方的打印平台上，不需要额外添加支撑结构，活塞的环槽结构水平放置打印时可直接成型，连杆的倾斜角度也在3D打印自支撑的角度范围内，能有效减少打印后去除支撑的工作量，同时避免支撑痕迹破坏零件表面的质感。组装时仅需要将M4x17mm螺杆从连杆小端的孔位穿入，对准活塞底部的螺纹孔拧紧即可，不需要额外使用粘接剂，后期如果需要更换零件或者调整松紧，直接拧动螺杆就能完成拆装，维护便捷性很高。

　　在结构强度设计上，活塞主体与连杆的壁厚都设置为2mm，既保证了3D打印时的成型成功率，不会因为壁厚太薄出现打印漏料、零件易断裂的问题，也能控制整体重量，组装完成后总重量不到15g，挂在钥匙上不会增加过多的携带负担。连杆大端的挂孔直径设置为6mm，能够适配市面上绝大多数标准尺寸的钥匙环、登山扣，不需要额外搭配转接配件就能直接使用。活塞顶面做了平面处理，有需求的使用者还可以在顶面自行雕刻编号、标识等个性化内容，不会因为顶面有弧面或结构影响后期的个性化加工。整个造型没有尖锐的外凸棱角，所有边缘都做了R0.3的圆角处理，日常携带接触皮肤或者衣物时不会产生勾挂、划伤的问题，完全符合随身配饰的使用安全要求。
