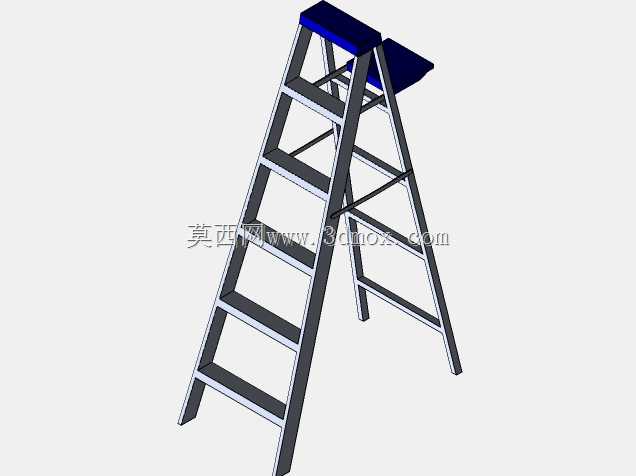

家用双侧五步折叠人字梯结构设计

这款双侧人字梯是日常登高作业场景中极为常见的五金工具，在家庭装修、仓储理货、设备维保、商超陈列调整等场景都有极高的使用频次，区别于单侧倚靠式直梯，双侧梯无需依托墙面等固定支撑结构，可独立放置在平整地面上使用，适配无可靠倚靠面的开阔作业区域。从结构设计逻辑来看，这款梯具采用双侧对称的框架式结构，两侧梯架通过顶部的铰接结构实现开合，展开后形成稳定的三角形支撑结构，符合静力学稳定原理，正常使用状态下不会出现侧翻、滑移的风险。梯身的踏步采用等间距排布设计，每级踏步的踏面做了加宽处理，踩踏时脚掌受力均匀，长时间站立作业不易产生疲劳感，踏步与两侧梯梁的连接采用嵌入式铆接结构，连接强度可靠，不会出现踏步松动、脱落的问题。梯架主体采用矩形截面的金属型材制作，型材壁厚经过载荷校核，单根梯梁可承受的额定载荷满足单人作业加随身工具的重量要求，同时兼顾了梯具整体的轻量化特性，单人即可完成搬运、展开、收纳的全流程操作。梯具顶部设置了带防滑纹理的工具置物台，作业时可将螺丝刀、扳手、胶带等常用小工具、小零件放置在台面上，减少反复上下梯取放工具的频次，提升作业效率。梯身中部设置了可折叠的横向拉杆，当梯具完全展开到额定使用角度时，拉杆自动撑直，限制两侧梯架的外张角度，避免使用过程中梯架过度张开导致失稳，收纳时拉杆可随梯架同步折叠，折叠后梯具整体厚度较薄，可倚靠在墙角、放置在储物柜缝隙等狭小空间内，不会占用过多储物空间。梯脚位置套装了防滑橡胶套，橡胶套底面做了凹凸防滑纹路，在瓷砖、木地板、水泥地面等不同材质的地面上都能提供足够的静摩擦力，防止使用过程中梯脚出现滑移，同时橡胶材质也能避免梯架金属部分直接接触地面，刮花地板、瓷砖等装饰面层。在建模过程中，对梯具的开合运动间隙做了精准预留，铰接位置的转动副配合公差符合五金件加工的常规精度要求，不会出现转动卡滞、旷量过大的问题，所有型材的折弯、拼接位置都做了圆角过渡处理，避免尖锐棱角划伤使用者。从安装边界来看，这款梯具展开后底部的横向占用宽度约为0.6米，纵向占用长度约为0.8米，作业时预留出该尺寸范围的平整地面即可稳定放置，折叠后整体长度约1.2米，厚度不足0.1米，常规家用车辆的后备箱即可轻松容纳，也可用于户外临时登高作业场景。
