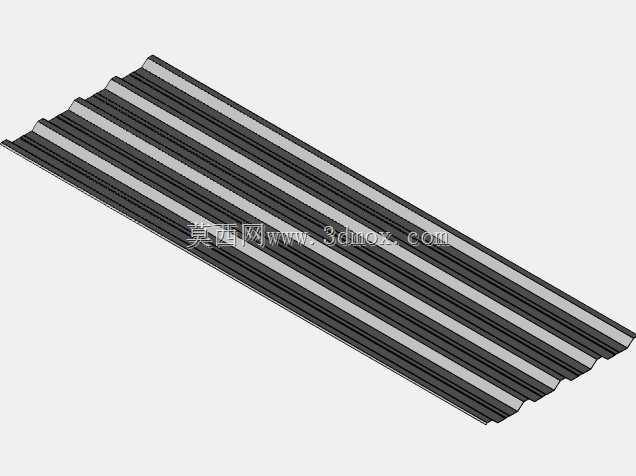

TR40型压型波纹屋面板材结构

这类压型波纹板材是工业厂房、仓储库房、大跨度公共建筑屋面与墙面围护系统的核心构件，日常项目里做钢结构围护设计时，TR40板型是选型频率很高的一款，波高40mm的参数设定，刚好平衡了板材自身刚度与材料利用率，相比更低波高的板型，它的跨距承载能力更强，屋面檩条间距可以做到1.2-1.5m，能减少围护系统的檩条用量，控制整体围护结构的成本。做这个板型的三维建模时，首先要明确它的成型逻辑，它是通过连续辊压工艺将镀锌彩涂卷材冷弯成型，波峰与波谷的圆弧过渡是建模的关键细节，不能直接做直角折弯，要匹配实际辊压成型的圆角半径，避免建模特征和实际生产的成品形态出现偏差，否则后续导出的加工参考图会给产线调机带来误导。从安装边界来看，这款板的有效覆盖宽度是固定的，建模时要严格按照公称宽度做搭接边的特征设计，侧向搭接采用单波扣合结构，波峰处设置防水肋，安装时配合专用防水支架与自攻螺钉固定，能避免屋面渗漏的问题，纵向搭接长度根据屋面坡度调整，坡度小于10%时搭接长度不小于250mm，坡度大于10%时可适当缩短至200mm，这些安装逻辑在建模时都要通过特征细节体现出来，比如搭接边的止水槽、波峰的定位凸点，都是实际安装时的定位基准。从功能特性来说，这款板型的波纹走向顺着屋面排水坡度布置时，排水截面充足，40mm的波高可以保证暴雨天气下屋面积水能够快速顺着波谷排出，不会出现积水漫过搭接缝的渗漏问题，板材基板采用镀锌或镀铝锌材质，表面覆彩色涂层，兼顾防腐与装饰效果，部分项目会在板底复合保温棉与隔汽层，做成复合保温围护系统，满足寒冷地区的建筑节能要求。建模过程中还要注意板材的折弯回弹特性预留，实际生产中冷弯成型会有一定的回弹量，模型里的波高、波距参数要预留合理的公差带，不能完全按理论公称尺寸做死特征，要给生产端留出工艺调整的空间，另外板端的封堵特征也要做出来，现场安装时板端会配合堵头与密封胶封堵，避免风从板端灌入导致板材被风揭起，这些细节都是结构设计时不能忽略的点。
