四旋翼无人机机架结构三维设计

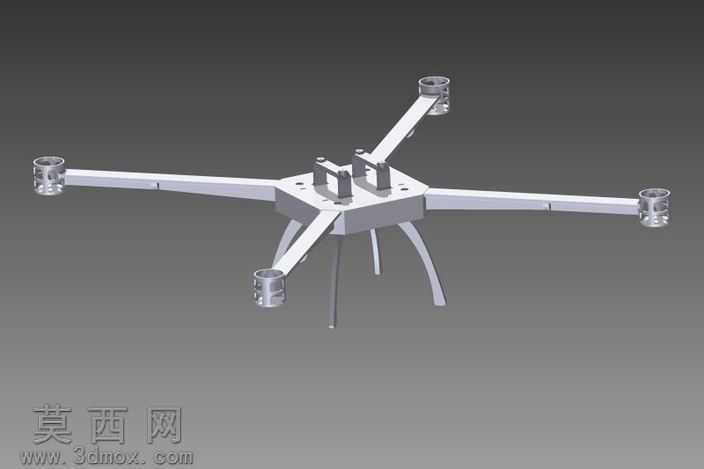

本作品为四旋翼无人机机架的三维结构设计，建模过程围绕轻量化与结构刚性的平衡展开，采用对称式X型布局作为核心构型，适配四旋翼飞行器的动力分布逻辑，保障飞行过程中的力矩输出均衡。建模阶段首先完成中心主控舱的主体构建，中心板采用双层叠合的板式结构，预留飞控板、电调、电池等核心电子元件的安装位，安装位设置定位卡槽与固定孔位，可实现电子元件的快速装配与位置锁定，避免飞行震动导致的元件移位。机臂部分采用等长延伸的直臂构型，从中心舱四角向外辐射，臂身做了等截面轻量化处理，在保障结构抗扭强度的前提下削减非必要壁厚，降低整机自重；机臂末端设计有电机安装座，安装座设置同轴定位环与电机固定孔，可适配标准规格的无刷电机，定位环可保障电机输出轴与机臂轴线垂直，降低动力输出的偏角损耗。机架底部设计有分体式起落支撑脚，支撑脚采用弧形外扩构型，既可以在降落时承接冲击载荷，缓冲落地冲击力，也为底部挂载的航拍相机预留出充足的安装空间，避免起落架遮挡相机拍摄视野。材质设计上，机架主体预设采用航空铝合金或高强度工程塑料作为加工材质，渲染阶段针对金属材质做了哑光银的表面质感处理，还原金属切削加工后的细腻表面纹理，对安装孔位、拼接缝隙等细节做了精细化建模，保障各部件的装配公差符合实际加工要求。整体设计思路围绕实用化飞行需求展开，在控制整机自重的前提下最大化结构强度，预留充足的改装与配件挂载空间，可适配从入门级飞行练习到航拍作业的多种使用场景，机架整体装配完成后自重控制在较低区间，可预留充足载重空间搭载电池与任务设备，保障续航能力与负载能力的平衡。
