四旋翼Arducopter无人机机架及电子组件设计

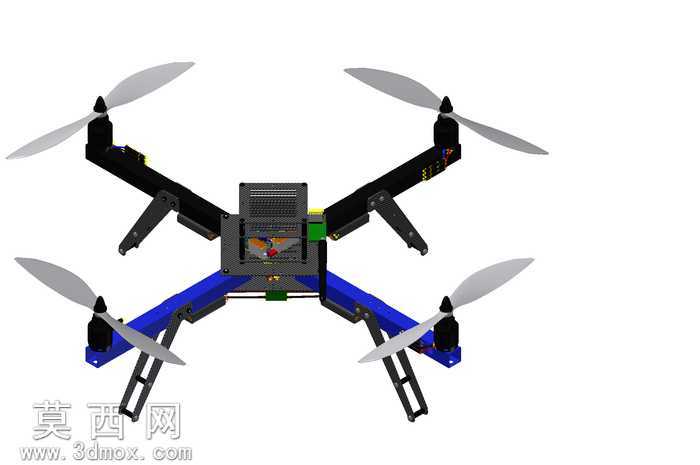

本作品为四旋翼Arducopter无人机的完整三维建模设计，建模过程基于实际采购的标准零配件尺寸开展，在三维建模软件中完成全零件的参数化绘制与整机装配，完整还原了四旋翼无人机的机架结构、动力组件布局与电子系统安装位。建模阶段首先完成四根机臂的结构绘制，其中两根机臂采用蓝色工程塑料材质设定，另外两根采用黑色碳纤维质感材质设定，每根机臂末端预留电机安装座的精准定位孔位，匹配标准无刷电机的安装尺寸，机臂与中心飞控舱的连接位置设计了快拆折叠结构，通过铰接件与锁扣结构实现机臂的折叠收纳与展开锁止，还原了便携无人机的结构特性。中心飞控舱部分采用分层结构设计，上层预留飞控板、GPS模块的安装卡槽，中层设置电调分电板的固定位，下层设计电池挂载的防滑卡扣结构，舱体表面开设散热格栅，兼顾电子元件工作时的通风散热需求。动力组件部分完整建模了无刷电机与螺旋桨结构，螺旋桨采用两叶正反桨设计，分别匹配四个机臂的旋转方向，桨叶曲面经过弧度优化，在渲染阶段采用半透明哑光塑料材质，还原真实螺旋桨的视觉质感。起落架部分采用两根倾斜式支撑脚设计，通过螺栓固定在机臂下方，建模时还原了起落架的镂空减重结构，材质采用高强度工程塑料，保证降落时的支撑强度同时降低整机重量。电子组件部分完整还原了分电板、电调、飞控、接线端子等零配件的外形与安装位置，所有电子元件的定位均匹配实际零件的尺寸参数，确保装配后不存在结构干涉。渲染阶段采用白背景纯色渲染方案，通过均匀的环境光打光突出整机的结构层次，不同材质部件分别赋予对应的材质属性：金属紧固件采用金属哑光材质，塑料结构件采用对应颜色的磨砂塑料材质，电子元件采用PCB板与电子元器件的复合材质，螺旋桨采用半透明硬质塑料材质，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中严格遵循实际零配件的装配逻辑，所有连接孔位、卡扣结构、铰接位置均按照实物尺寸建模，确保模型可直接用于结构验证、装配模拟与3D打印定制配件使用，完整还原了Arducopter开源飞控平台适配的四旋翼无人机的完整机械结构与电子布局，为无人机爱好者的改装、配件设计与结构优化提供精准的三维参考模型。
