单自由度可调式手动夹持钳结构设计

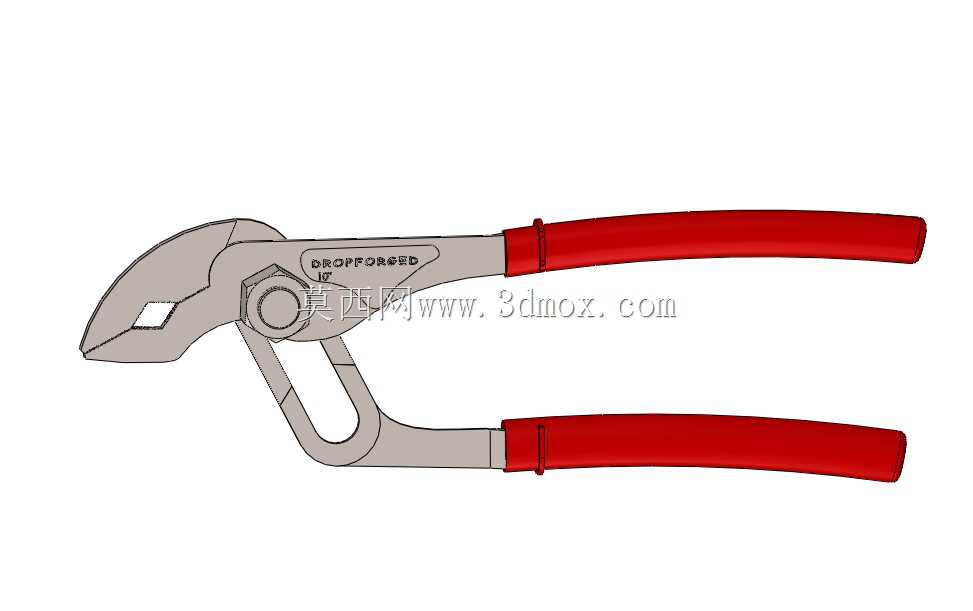

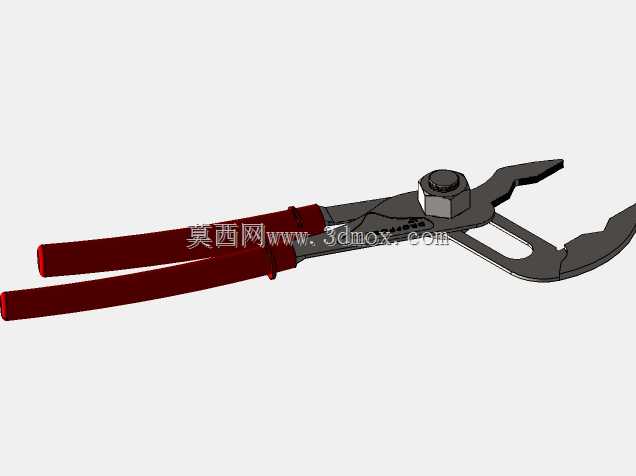

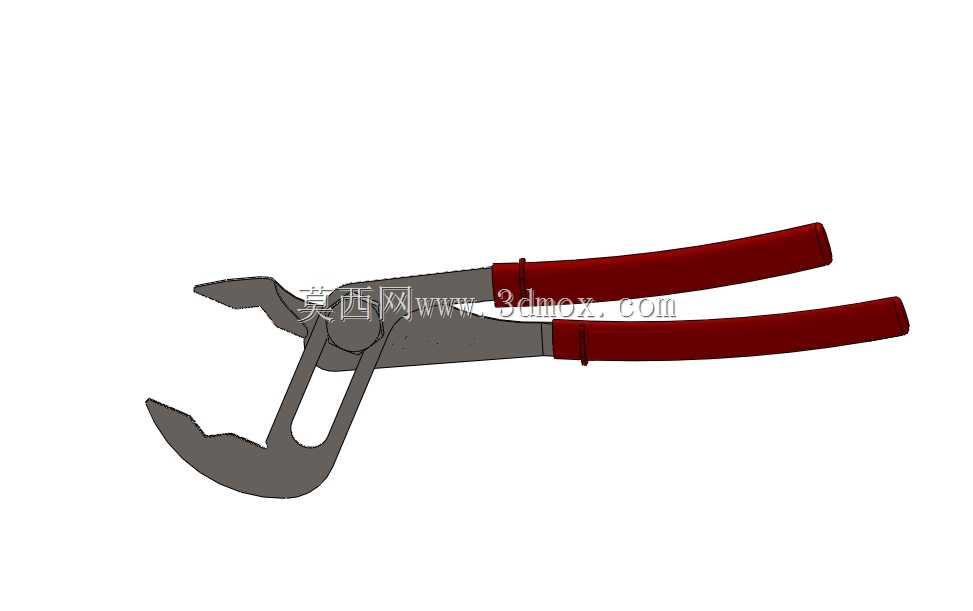

这款可调钳属于手动夹持类五金工具，在设备维保、五金加工、家装水电、管线拆装等场景中应用广泛，可适配不同规格的螺母、管件、薄壁件夹持需求，相比固定开口的普通钳具，能减少作业时频繁更换工具的频次，提升现场操作效率。从结构设计来看，该钳采用单自由度铰接滑槽结构，钳头与下钳身通过带定位齿的滑槽配合，可根据被夹持工件的外径调整开口档位，调整过程仅需扳动钳身即可完成档位卡合，无需额外锁止操作，操作逻辑贴合一线作业人员的使用习惯。钳头夹持面做了齿形防滑处理，咬合时能在工件表面形成均匀的咬合力，避免夹持过程中出现打滑脱开的问题，针对不同硬度的工件，齿形角度做了优化，既保证足够的夹持摩擦力，又不会过度损伤工件表面镀层。手柄部分采用浸塑包覆结构，握持时贴合手掌轮廓，长时间施力作业时可减少局部压强，降低手部疲劳感，手柄与金属钳身的结合处做了止退结构，避免大力施力时包覆层与金属基体出现滑脱。建模过程中严格匹配实物的装配公差，铰接轴与孔的配合采用间隙配合参数，保证钳身转动时无卡滞，滑槽的定位齿齿形角度与钳头卡合齿完全匹配，档位切换时定位清晰，不会出现档位跳脱的问题。从安装边界来看，该钳完全展开时的最大开口尺寸可覆盖常规水暖管件、小型紧固件的夹持范围，收拢状态下的整体尺寸便于放入工具包随身携带，钳身金属部分采用整体锻造结构的建模逻辑，应力集中部位做了圆弧过渡处理，模拟实际受力时，铰接部位、钳头咬合部位的应力分布均匀，可承受常规手动作业的施力载荷，不会出现结构断裂或塑性变形。在实际建模装配时，所有运动部件的干涉检查均已完成，钳身开合全行程内无零件干涉，单自由度的运动逻辑清晰，可直接用于工具类产品的结构展示、装配教学，也可作为虚拟装配场景中的工具类素材使用，还原真实作业场景中的工具使用状态。
