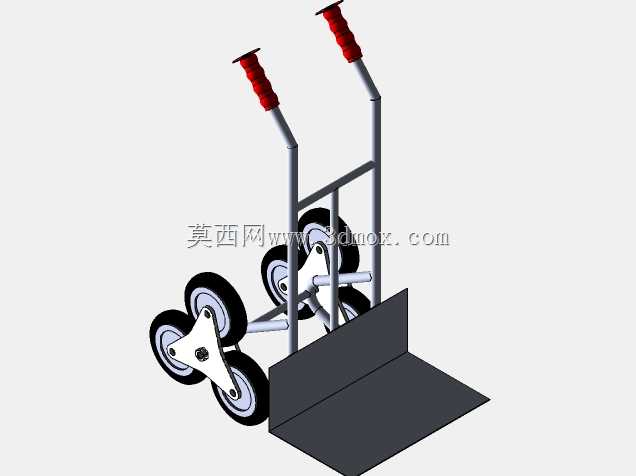

爬楼三角轮手推搬运车结构设计

这款三角轮手推搬运车的核心应用场景集中在无电梯的多层楼宇、狭窄楼道以及台阶密集的仓储、配送场景，解决普通两轮手推车无法顺畅上下台阶的痛点，日常可承载箱装货物、袋装物料、小型家电等货品完成垂直方向的短距离转运，替代纯人力肩扛手提的低效搬运模式，降低配送、搬家、零散物料转运环节的人力负荷。从功能特性来看，其核心的三角轮组采用三组脚轮呈等边三角形排布的结构，轮组通过铰接支架与主车架连接，上下台阶时轮组可绕铰接轴自主转动，当前轮接触台阶立面受阻时，轮组自动旋转将下一组轮抬升至台阶踏面，无需人力将整车抬升即可完成台阶跨越，适配常规15-20cm高度的民用建筑台阶，在平整地面推行时三组轮中两组同时接触地面，兼顾推行稳定性与转向灵活性。设计思路上优先考虑人力操作的受力合理性，车把采用向上延伸后向后倾斜的角度设置，握持位置匹配成年人站立推行的手臂自然高度，把手上的防滑套增大握持摩擦力，避免搬运重物时脱手；车架主体采用薄壁圆管弯折焊接成型，在保证结构强度的前提下控制整车自重，前端的载货托板采用平板式结构，托板边缘做折边强化处理，托板与车架主竖杆呈垂直设置，载货时货物重心贴近轮组支撑中心，减少推行时的倾覆力矩，避免重物前倾掉落。安装边界方面，整车收拢状态下宽度控制在50cm以内，可顺畅通过常规70cm宽度的住宅单元门与楼道转角，车把高度适配160-185cm身高的操作人员，三角轮组的外沿不超出车架主体宽度，避免推行时轮组剐蹭楼道墙面；轮组的铰接位置设置有限位结构，防止轮组过度翻转导致推行卡滞，托板的最低离地高度适配平整路面的通过性，不会在常规减速带、路面小凸起位置出现托底剐蹭。车架的斜向支撑杆连接车把下部与托板后侧，形成稳定的三角受力结构，承载重物时可将托板的载荷均匀传递到轮组支架，避免局部应力集中导致车架变形，轮组的单轮采用硬质耐磨材质搭配滚动轴承，转动阻力小，长期使用磨损后可单独更换单轮，降低后期维护成本。
