汽车发动机活塞连杆组结构设计方案

项目分类:发动机 发布时间:2022-02-05 ID:545984
  • 汽车发动机活塞连杆组结构设计方案
  • 汽车发动机活塞连杆组结构设计方案
  • 汽车发动机活塞连杆组结构设计方案
  • 汽车发动机活塞连杆组结构设计方案
  • 汽车发动机活塞连杆组结构设计方案

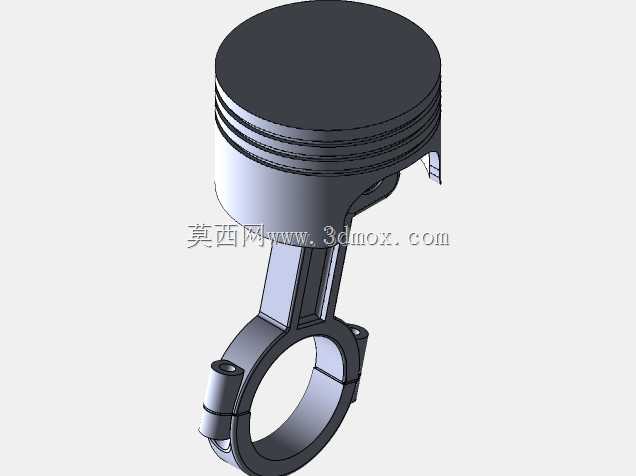

  这套活塞连杆组件的设计,核心面向小排量四冲程汽油机的入门级结构学习场景,适配缸径70-80mm区间的自然吸气机型,可直接用于教学演示、初学者结构拆解练习,也能作为小型通用动力设备改型设计的基础参考。日常工况下,这套组件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用,活塞顶面直接承接混合气燃烧产生的高温高压推力,通过活塞销将力传递给连杆,再由连杆大头驱动曲轴曲柄做圆周运动,整套机构的运动精度直接决定了内燃机的动力输出效率、运转平顺性与使用寿命。

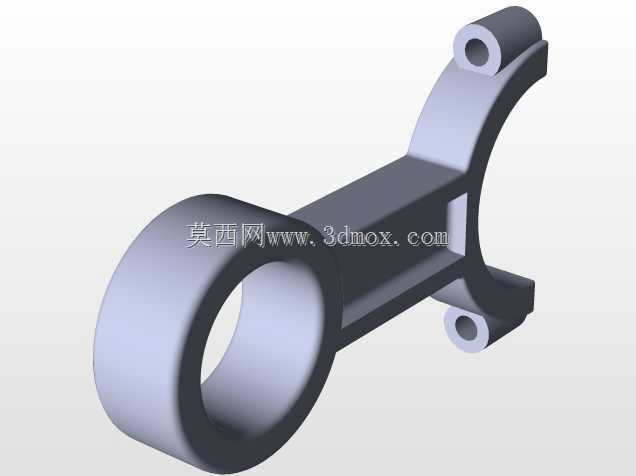

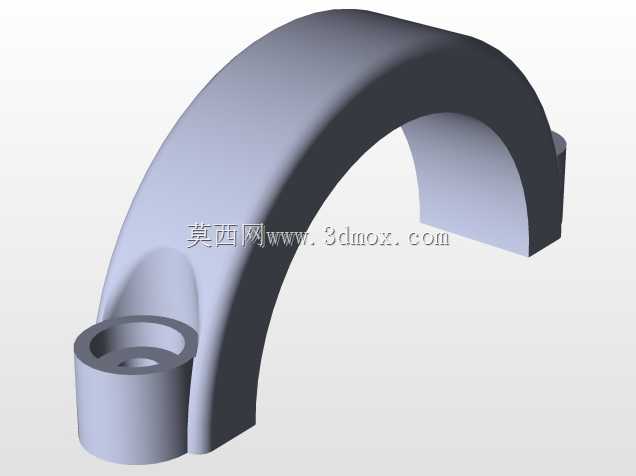

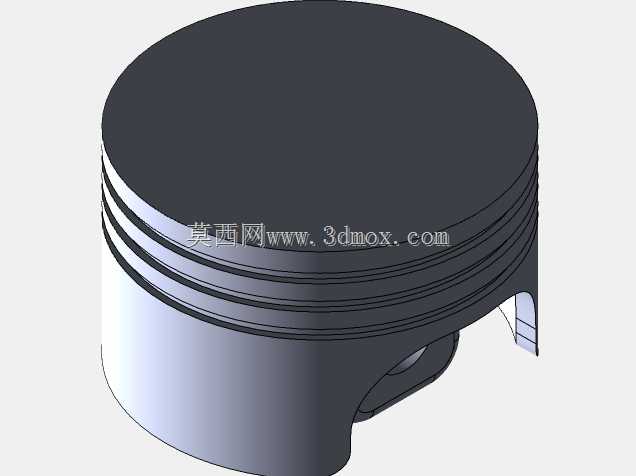

  从功能特性来看,活塞头部设置了三道环槽,上方两道为气环安装位,负责密封燃烧室内的高压燃气,避免燃气下窜至曲轴箱造成功率损失,最下方一道为油环安装位,用于刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部做了型线优化,并非正圆柱结构,而是考虑热膨胀量差异设计成中凸变椭圆形态,冷态装配时能预留合理的配合间隙,热机工况下裙部膨胀后可与气缸壁保持均匀贴合,避免出现拉缸、敲缸等故障。活塞内部的销座位置做了加强筋过渡,可分散活塞销传递的交变冲击载荷,避免应力集中造成销座开裂。连杆部分采用工字型截面杆身,相比等截面圆杆能在保证结构强度的前提下有效降低往复运动质量,减小曲轴运转时的惯性力负载,连杆大头为剖分式结构,通过连杆螺栓与连杆盖紧固,安装时可直接包覆在曲轴连杆轴颈上,轴瓦安装位预留了标准的轴瓦壁厚间隙,能保证运转时的润滑油膜形成。

  设计过程中首先明确了组件的运动边界:活塞在上止点与下止点间的往复行程需与曲轴曲柄半径严格匹配,连杆长度与曲柄半径的比值控制在3.2-3.8的合理区间,避免比值过小造成活塞侧压力过大加剧气缸壁磨损,也避免比值过大导致整机高度尺寸超标。活塞销孔的同轴度、连杆大小头孔的平行度都按IT6级精度预留了公差带,装配后活塞销可在销孔与连杆小头衬套内自由浮动,保证运转时的受力均匀。安装边界上,活塞与气缸壁的冷态配合间隙按0.03-0.05mm设置,三道活塞环的开口间隙按0.2-0.4mm预留,连杆大头与曲轴曲柄臂的轴向间隙控制在0.1-0.2mm,既避免运转时出现轴向窜动,也不会因间隙过小造成热态卡滞。连杆螺栓的预紧力矩按等级做了对应设计,可承受交变载荷下的拉力波动,避免螺栓松动造成连杆脱落打坏缸体的严重故障。

  实际应用中,这类结构除了车用汽油机场景,也可适配小型发电机组、农用植保动力、小型摩托艇动力等通用内燃机场景,设计时充分考虑了零部件的工艺可行性,活塞采用铝合金压铸工艺即可成型,连杆采用模锻工艺加工后做调质处理,所有配合面的加工要求都符合常规机加工的能力范围,不需要特殊的定制加工设备,初学者在练习建模时,可通过这套结构理解往复运动部件的公差配合逻辑、热变形补偿思路、载荷传递路径的设计方法,也能直观掌握曲柄连杆机构的运动原理,避免在自主设计时出现结构干涉、强度不足、配合间隙不合理等常见问题。建模过程中可直接通过装配体的运动仿真验证活塞行程、连杆摆角、运动干涉情况,核对所有安装尺寸的匹配度,确保组件装配后可实现顺畅的往复运动,没有卡滞点。
