家用暗装式欧标墙面电源插座结构设计

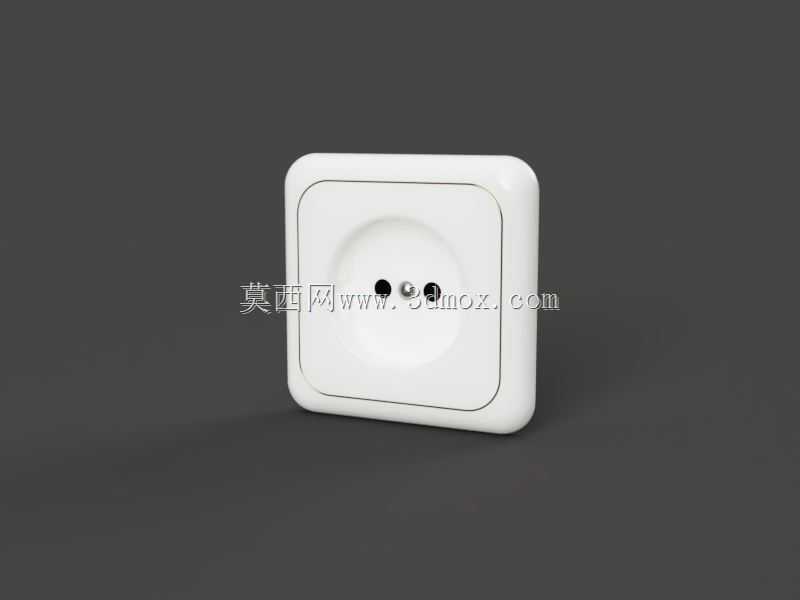

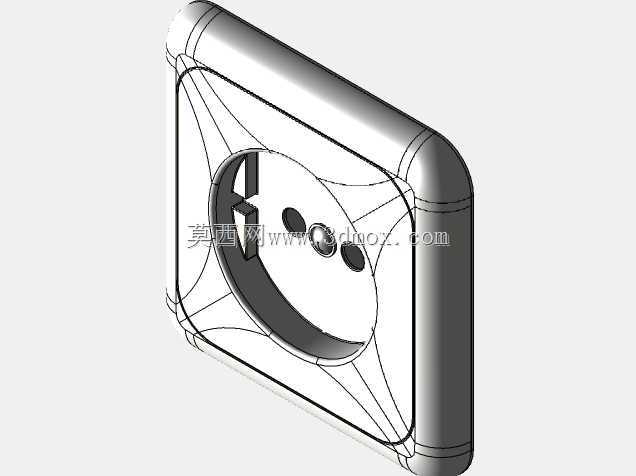

这款墙面电源插座的设计，首先要适配民用住宅、商用办公空间的墙面暗装布线场景，日常承担小功率民用电器的取电接驳功能，是室内低压供电回路末端的核心接驳部件。从结构设计逻辑来看，整体采用圆角方形的外轮廓设计，外边缘做了R3左右的圆弧过渡，既可以避免安装后边缘剐蹭，也能适配多数家装风格的墙面装饰效果，面板与底座的配合间隙控制在0.2mm以内，防止日常使用中灰尘、飞溅的水渍进入接线腔体，提升用电安全冗余。

在安装边界的考量上，这款插座适配标准86型暗装底盒的安装孔位，安装孔距设置为60mm，完全匹配国内通用的暗装底盒预埋尺寸，面板整体外轮廓尺寸为86mm*86mm，突出墙面的厚度控制在8mm，不会因为突出过多影响周边家具摆放，也能减少日常活动中的磕碰概率。插孔区域采用内凹式的设计，插孔周边做了1.5mm深度的沉台，既可以引导插头顺利对位插入，也能在插头插入后让插头端面与面板表面贴合，减少缝隙积灰的可能。

功能特性层面，这款插座采用欧标两孔插孔结构，插孔内部的铜件接触片采用弧形抱合结构，接触片的弹力经过调校，插头插入后接触面积不小于80平方毫米，能有效降低接触电阻，避免长时间通电出现过热问题；插孔入口处设置了安全保护门，单孔插入时需要达到75N以上的推力才能推开保护门，能避免儿童误触金属物件引发的触电风险。接线腔体内部设置了独立的接线端子，每个端子的压线螺丝采用M3规格，可适配1.5-2.5平方毫米的铜芯导线，完全满足民用回路10A额定电流的载流要求，接线端子旁设置了清晰的标识，方便施工时区分火线、零线的接线位置，避免接错线引发的用电故障。

从实际应用的适配性来看，这款插座的面板采用阻燃PC材质，阻燃等级达到V0级，即使内部出现异常高温，也不会出现明火蔓延的问题，表面做了哑光磨砂处理，日常使用不容易残留指纹和污渍，清洁打理更加方便。底座部分采用高强度PA材质，安装时的拧紧力矩耐受值达到1.2N·m，不会因为安装时螺丝拧得过紧出现底座开裂的问题，底座与墙面贴合的边缘设置了一圈密封胶条安装位，在卫生间、厨房等潮湿区域安装时，可以加装密封胶条提升防潮性能，拓展产品的适用场景。
