桌面办公用液晶电脑显示器结构设计

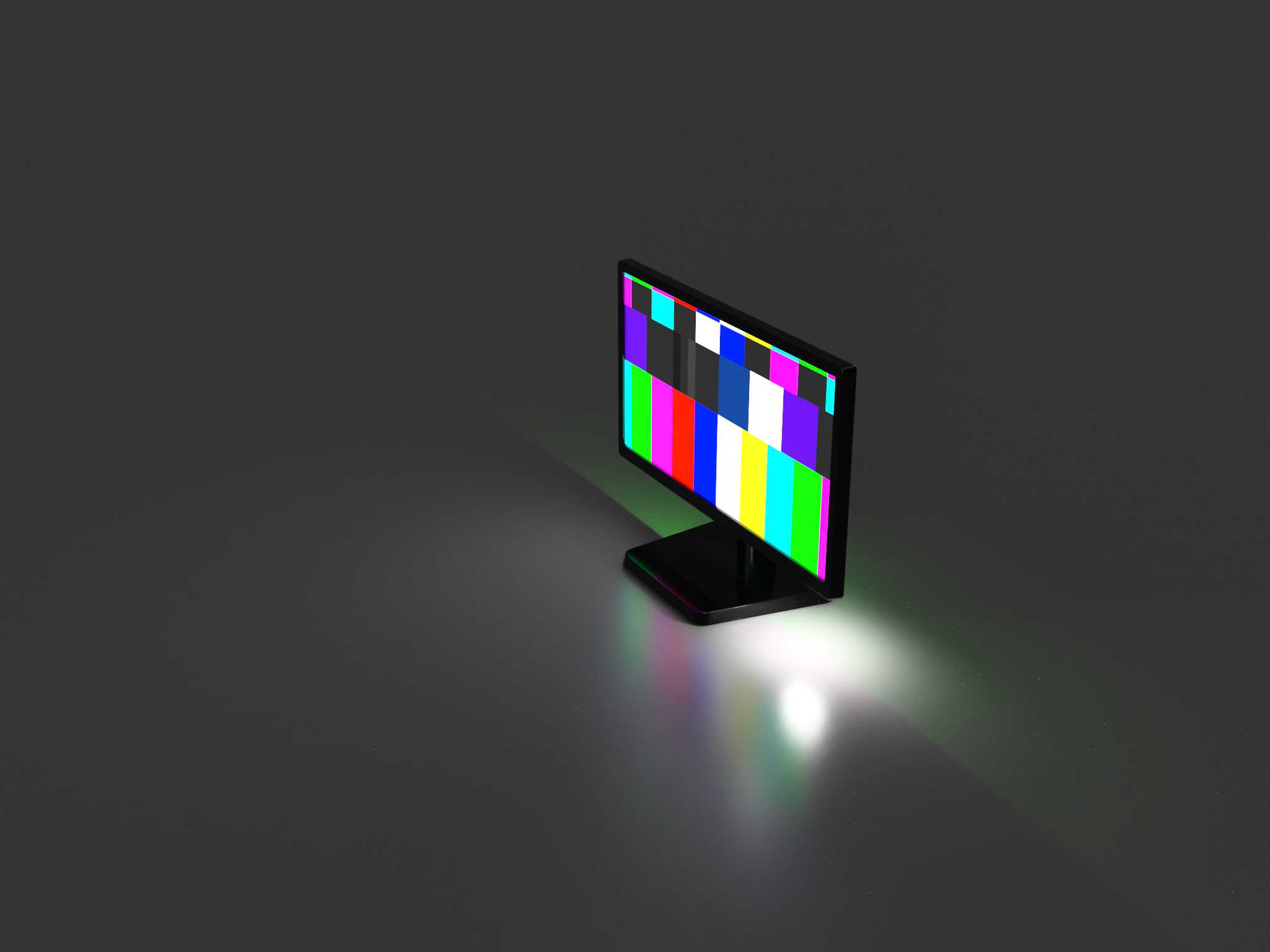

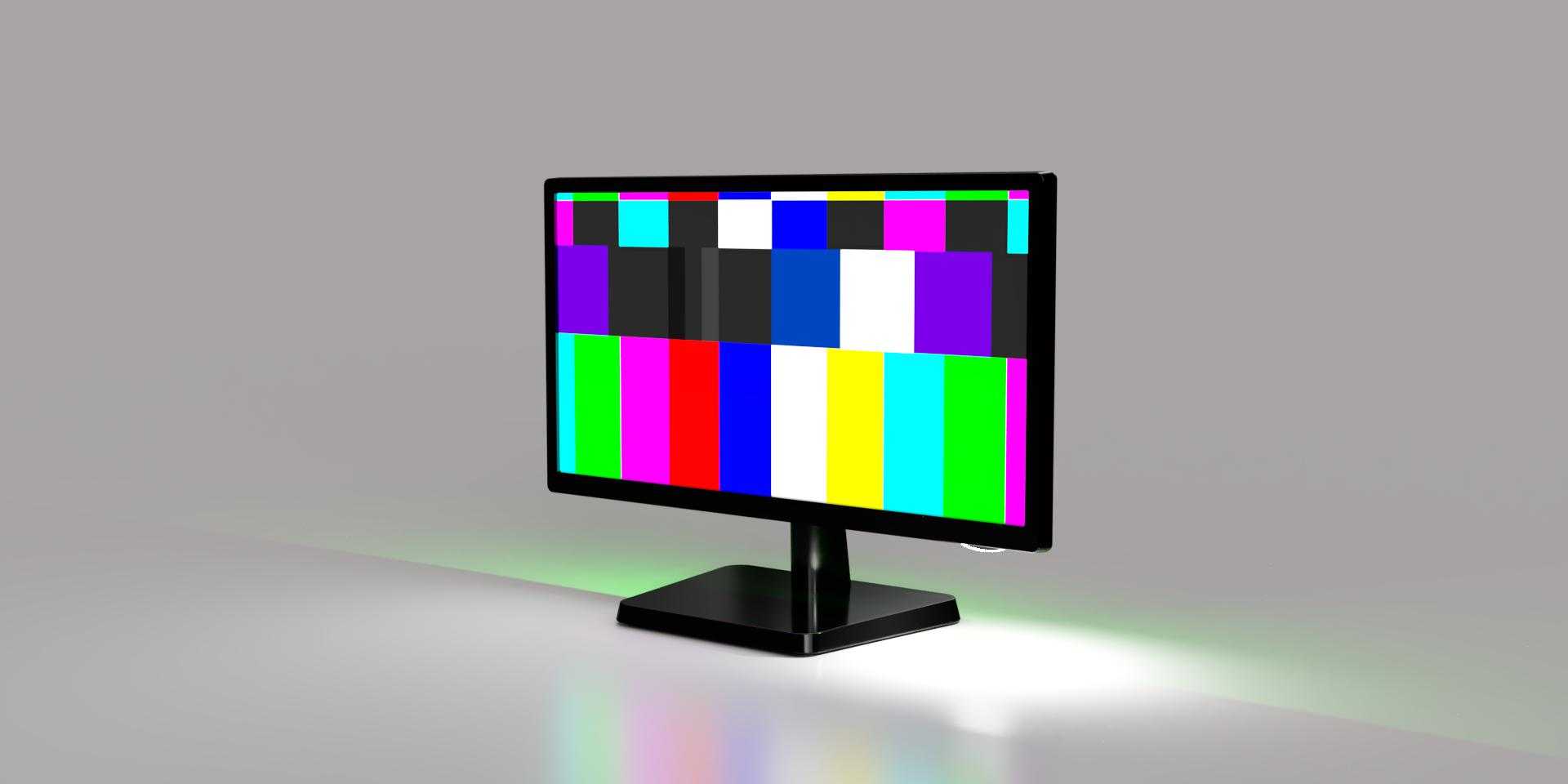

　　日常办公场景中，桌面显示器是工位人机交互的核心输出载体，多数常规办公工位的台面深度在600-800mm区间，留给显示设备的摆放纵深需要控制在200mm以内，避免屏幕过于贴近人眼造成视觉疲劳，同时也要预留出键盘、鼠标、文件摆放的操作空间，这款桌面显示器的底座支撑结构就充分考虑了这一安装边界，采用下置方形配重底座，底座横向宽度控制在180mm左右，纵向深度160mm，不会过度占用台面操作区域，底座底部预留有防滑胶垫的安装位，可适配木质、金属、玻璃等不同材质的办公台面，避免日常使用中设备滑动移位。从实际使用场景来看，这类显示器不仅承担日常办公的文档显示、数据查阅功能，在工业控制场景中，也常作为工控机的显示终端，放置在设备操作台旁，

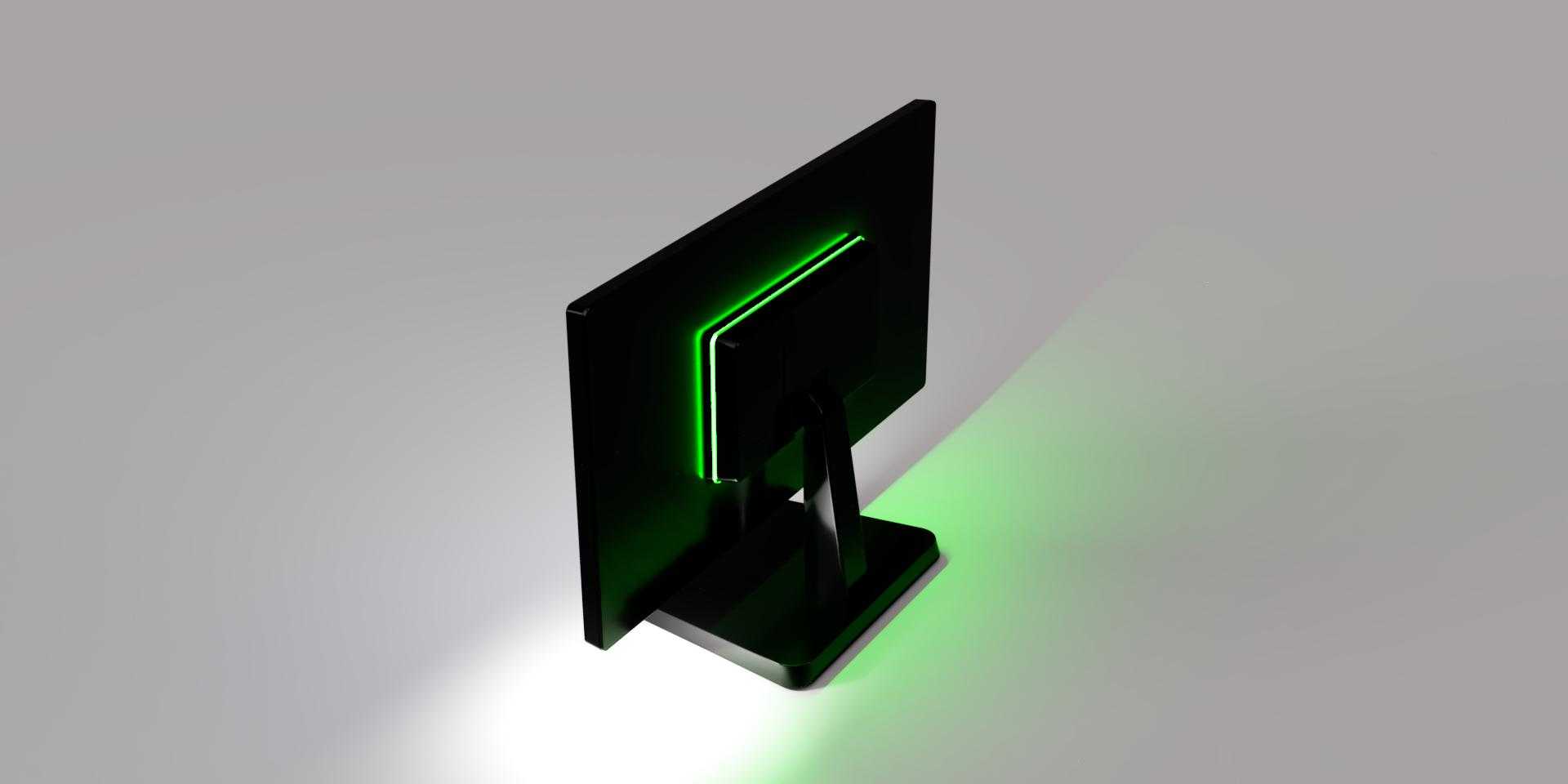

　　用于展示设备运行参数、工艺组态画面，这就要求设备的屏幕仰角具备可调空间，模型中屏幕与底座的连接部位设计了铰接转轴结构，可实现-5°到20°的俯仰角度调节，适配不同身高操作人员的视线高度，无论是坐姿办公的常规工位，还是站立操作的工控台位，都能调整到合适的观看角度，减少长期低头或仰头造成的颈椎劳损。在结构设计思路上，这款显示器采用窄边框的屏幕封装方案，屏幕主体的显示区域占比达到90%以上，在相同屏幕尺寸下尽可能缩小整机的外轮廓尺寸，屏幕后壳采用薄壁注塑结构，壁厚均匀控制在2.5mm，既保证外壳的结构强度，避免日常搬运、挪动过程中出现壳体变形，也能控制整机重量，降低底座的配重需求。屏幕背部预留了标准VESA安装孔位，

　　除了搭配原装底座放置在台面上使用，也可以兼容市面上的标准显示器支架、壁挂架，满足多屏拼接、壁挂安装、升降支架挂载等不同的安装需求，适配监控室、调度中心、设计工位等需要多屏组合的使用场景。从功能特性来看，显示器的控制按键设置在屏幕下边框的右侧位置，操作时不需要探身到屏幕背部，指尖可直接触碰到按键区域，符合多数用户的操作习惯，屏幕的供电接口、信号输入接口集中布置在后壳下方的凹槽内，走线时可顺着支架内部的走线槽或者底座边缘将线材引导至台面下方，保持台面整洁，避免线材杂乱缠绕影响操作。在结构细节处理上，屏幕前框与后壳的连接采用卡扣加螺丝的组合固定方式，屏幕四周的卡扣均匀分布，间距控制在80mm以内，保证壳体拼接的缝隙均匀，

　　不会出现局部翘边的问题，后壳上设计有密集的散热格栅，对应内部驱动板、电源板的发热位置，设备长时间运行时，热量可通过散热格栅自然对流排出，避免内部积热造成元器件老化加速，延长设备的使用寿命。底座与支撑立柱的连接采用快拆结构，不需要额外工具即可完成底座的安装与拆卸，设备包装运输时可将底座拆分，缩小包装体积，降低物流运输过程中的空间占用，也方便用户自行搬运挪动。针对不同使用场景的适配性，这款显示器的整体重心经过调校，当屏幕调整到最大仰角时，整机重心依然落在底座的支撑范围内，不会出现前倾倾覆的问题，即使台面有轻微的碰撞晃动，设备也能保持稳定。屏幕的边角位置做了R3的圆角过渡处理，避免尖锐直角在搬运、使用过程中磕碰划伤操作人员，符合办公设备的安全设计要求。在三维建模过程中，结构件之间的装配间隙都按照实际生产的公差要求预留，前框与屏幕面板之间预留0.2mm的装配间隙，方便组装时的定位调整，转轴部位的阻尼结构也做了细节还原，保证角度调节时的阻尼感均匀，调整到任意角度都能稳定保持，不会出现屏幕自行下滑的问题。
