家用手动柑橘类水果榨汁头结构设计

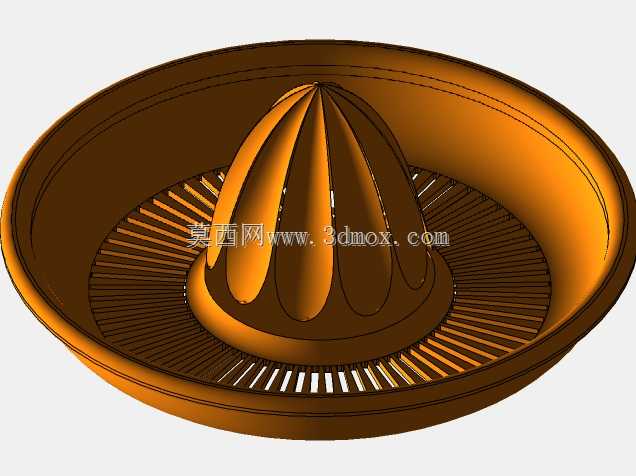

这款手动榨汁头主要面向家庭厨房、小型饮品店的鲜榨果汁场景，适配橙子、柑橘、柠檬、酸橙等常见芸香科柑橘属水果的压榨取汁需求，无需电力驱动，依靠手部按压旋转即可完成榨汁操作，使用场景灵活，不受供电条件限制。从结构设计来看，整体采用一体化圆盘式布局，中心凸起的棱状压榨凸头是核心功能区，凸头表面设置多道均匀分布的径向凸棱，凸棱高度从中心向外逐步降低，棱边做圆弧过渡处理，既可以在水果按压旋转时有效刺破果皮内侧的囊胞结构，充分挤出果汁，又不会因为棱边过于锋利刮下过多果皮白瓤，避免果汁出现苦涩口感。外围的环形集汁槽内侧排布密集的径向滤缝，滤缝宽度控制在1.2mm左右，能够在果汁流入集汁槽的过程中，有效拦截果籽、粗大的果囊残渣，过滤后的果汁顺着槽体的微倾坡度汇集到导流位置，方便用户直接将果汁接入容器。设计过程中充分考虑了人机操作的适配性，整体握持接触的边缘全部做R3以上的圆角处理，没有尖锐棱角，避免清洁或使用过程中划伤手部；压榨凸头的高度设置为45mm，底座圆盘直径设置为120mm，能够适配直径60mm到90mm区间的多数柑橘类水果，尺寸边界适配常规家用杯口的放置需求，不需要额外的固定支架即可平稳放置在常规口径的水杯、果汁杯上方。结构上采用等壁厚设计，整体壁厚均匀控制在2.5mm，既保证了结构强度，按压过程中不会出现形变开裂，也兼顾了注塑成型的工艺性，避免壁厚不均导致的缩痕、翘曲问题。滤缝的排布采用等距阵列设计，相邻滤缝的间隔为3mm，在保证过滤效率的同时，保留了足够的结构支撑强度，长期按压使用不会出现滤条断裂的情况。集汁槽的深度设置为8mm，能够临时储存约50ml的果汁，避免榨汁过程中果汁溢出，槽体底部设置0.5度的倾斜角度，让果汁可以自然向导流侧流动，减少槽内的果汁残留。实际使用时，用户只需要将水果对半切开，将切面扣在中心凸头上，向下施加适当压力同时旋转水果，果汁就会顺着凸头表面流到集汁槽，经过滤缝过滤后汇集流出，果渣和果籽则被截留在滤缝上方，使用后直接用水冲洗即可完成清洁，没有复杂的拆装结构，维护成本极低。
