间歇式槽轮驱动旋转轮传动结构

项目分类:铸造模 发布时间:2026-05-26 ID:1160684
  • 间歇式槽轮驱动旋转轮传动结构
  • 间歇式槽轮驱动旋转轮传动结构
  • 间歇式槽轮驱动旋转轮传动结构
  • 间歇式槽轮驱动旋转轮传动结构

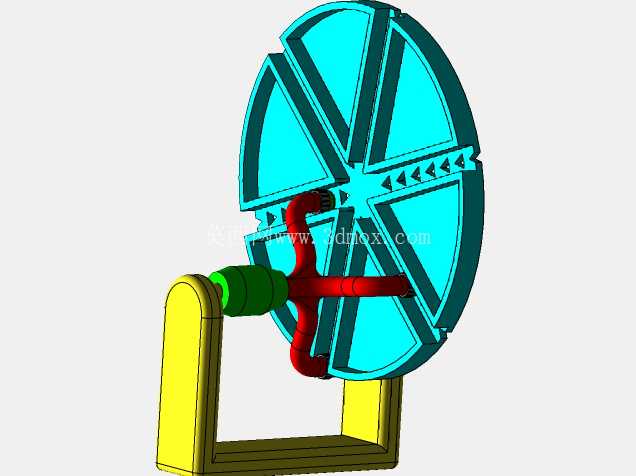

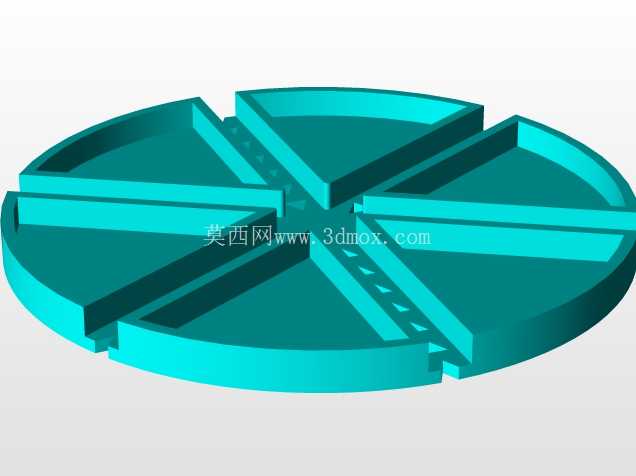

  这套间歇式旋转轮传动结构,核心采用外槽轮配合拨销的经典间歇运动逻辑,在轻工包装、小型物料分拣、玩具传动、工位转台这类需要周期性步进送料、定角度转位的场景中适配性极强。不同于连续旋转的传动轮,该结构的输出端每次转动固定角度后会进入精准锁止状态,完全匹配多工位作业中“转位-停留-作业”的节拍要求,避免了额外加装刹车、定位销的冗余设计。从结构细节来看,轮体采用六等分径向槽布局,对应单次60度的步进转角,槽口边缘做了导向倒角处理,拨销进入槽道时不会出现卡滞、硬冲击的问题;轮体外侧的锁止弧与拨盘上的凸弧段精密配合,在拨销脱离槽道的停留阶段,轮体完全无法自由转动,定位精度可以满足小型装配工位、物料转序的定位要求,不需要额外增加定位组件。

  支撑部分采用立式悬臂支架结构,支架底部为平直安装面,预留了四个沉头安装孔,安装时可以直接通过螺栓固定在设备基板或者机架台面上,安装面的平面度公差建议控制在0.1mm以内,避免支架倾斜导致拨盘与槽轮的啮合间隙不均,加剧磨损或者出现卡滞。拨盘的动力输入端为标准圆柱轴段,可以直接配套小型直流减速电机、手摇柄作为动力输入,轴段上预留的销孔可以通过圆柱销实现动力件与拨盘的周向固定,传递扭矩时不会出现打滑空转的问题。

  设计过程中首先根据目标工位数量确定槽轮的槽数,六槽结构对应的动停比为1:5,也就是转动时间占单个节拍的六分之一,停留时间占六分之五,完全适配需要长时间停留完成压装、贴标、上料等工序的作业场景;其次对拨销的回转半径做了匹配计算,保证拨销进入和退出槽道时的传动角处于合理区间,减少机构运行时的冲击振动,即使在每分钟30-60次的步进频率下,运行噪音也能控制在较低水平。轮体本身采用辐条式结构而非实心轮设计,在保证轮体结构强度、槽口刚性的前提下,大幅降低了转动惯量,拨盘驱动时的动力损耗更小,启动和停止阶段的惯性冲击也能得到有效控制,适合小扭矩动力源驱动的轻量化设备场景。

  安装边界方面,整套结构的横向占用空间从支架最外侧到轮体边缘的尺寸控制紧凑,竖向高度从安装底面到轮体顶端的尺寸适配小型桌面设备、教学演示教具、小型自动化专机的安装空间要求,不需要对原有设备的机架做大规模改造就能直接集成。在实际应用中,这类结构除了工业场景的工位转位,也可以用于机械式抽奖转盘、互动展示装置的传动部分,依靠机械结构本身实现定角度转动和锁止,不需要依赖电控程序控制,可靠性更高,在断电、无电控支持的场景下也能稳定运行。结构的配合公差选择上,槽轮与中心转轴的配合采用H7/h6间隙配合,保证轮体转动灵活无卡滞,拨销与拨盘的连接采用过盈配合,避免长期运行后拨销松动导致传动精度下降;锁止弧的配合间隙控制在0.05-0.1mm之间,既不会因为间隙过大导致停留阶段轮体窜动,也不会因为间隙过小出现锁止弧面的摩擦磨损。
