简易手动杠杆式破碎装置结构设计

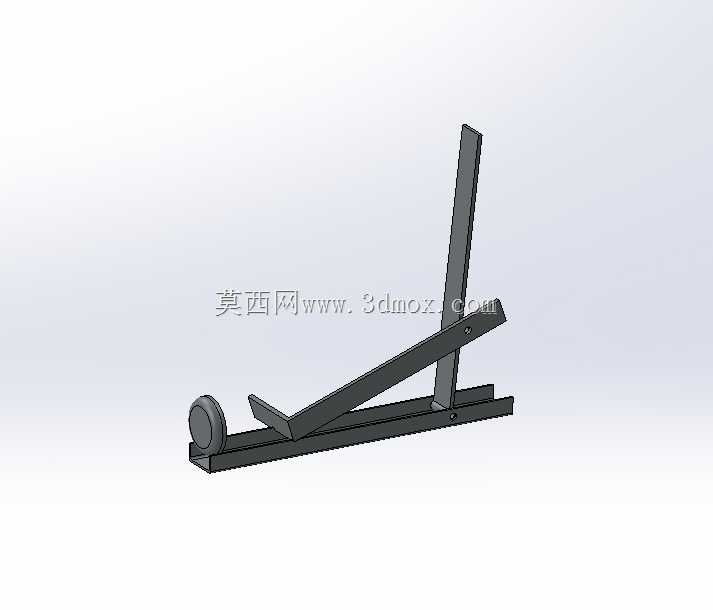

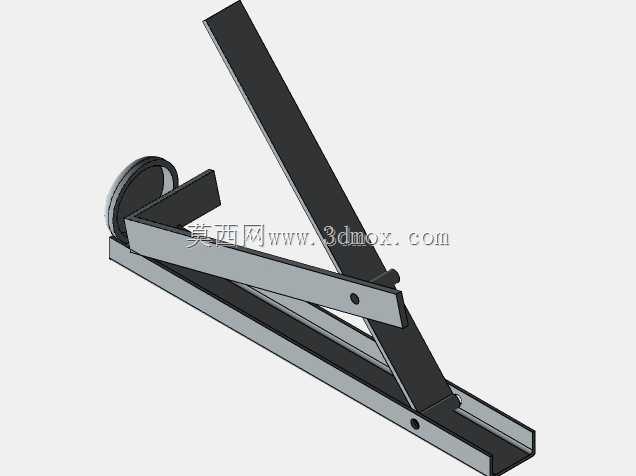

这款手动杠杆破碎装置主要面向小型回收站、个体加工户以及DIY自制场景，针对小批量脆性废料的破碎需求设计，无需外接动力源，完全依靠人力通过杠杆放大作用力完成破碎作业，适合处理玻璃、轻质陶瓷、小型硬塑料块等低硬度脆性物料，在场地受限、无供电条件的零散回收点位实用性较强。整体结构采用剪式杠杆布局，核心受力构件采用型材拼接设计，长操作力臂通过销轴铰接在底座框架上，动破碎面随杠杆摆动作弧线运动，与固定在底座前端的定破碎面形成挤压剪切夹角，作业时将待破碎物料放入两破碎面之间的腔体，向下压动长臂手柄即可通过杠杆增力将物料压碎，破碎后的物料可从底座前端的开口直接落入收集容器，无需额外转接结构。设计阶段优先考虑自制加工的可行性，所有构件均采用常见的标准型材与板材切割焊接而成，铰接点采用普通圆柱销轴配合通孔装配，没有特殊定制的异形零件，普通具备基础焊接、切割加工条件的作坊即可完成整机组装，大幅降低了自制门槛。底座采用槽型框架结构，既作为整个装置的承载基础，也兼做下部的物料导流通道，框架的横向宽度控制在常规操作台面可容纳的范围，整机重量较轻，单人即可完成搬运移位，不需要做专门的地基固定，放置在平整的硬质地面即可正常作业。操作力臂的长度经过受力核算，在普通人正常手动力输出范围内即可产生足够的挤压力破碎常规脆性废料，避免力臂过短导致操作费力，也不会因为力臂过长造成整机结构尺寸过大、占用过多操作空间。动破碎面与定破碎面均采用平板式结构，表面可根据处理物料的特性加装防滑耐磨衬板，磨损后可单独更换，不需要整体更换受力构件，降低后期维护成本。铰接位置的间隙设计预留了少量活动余量，避免加工误差导致机构卡滞，同时在长臂的握持位置可加装防滑套，提升操作时的握持稳定性。整机没有复杂的传动部件，日常维护仅需要定期在铰接销轴位置加注润滑脂即可，故障概率极低，适合非专业操作人员使用。在小型废品回收站点，这类装置可用来预处理零散的玻璃酒瓶、陶瓷碎片，减小物料体积方便存储转运；在家庭手工DIY场景中，也可用来破碎少量需要加工的硬质脆性原料，相比大型电动破碎设备，投入成本极低，且没有用电安全隐患，作业时的噪音也远低于电动破碎设备，适合小批量、间歇性的破碎作业需求。
