小型办公碎纸设备结构设计方案

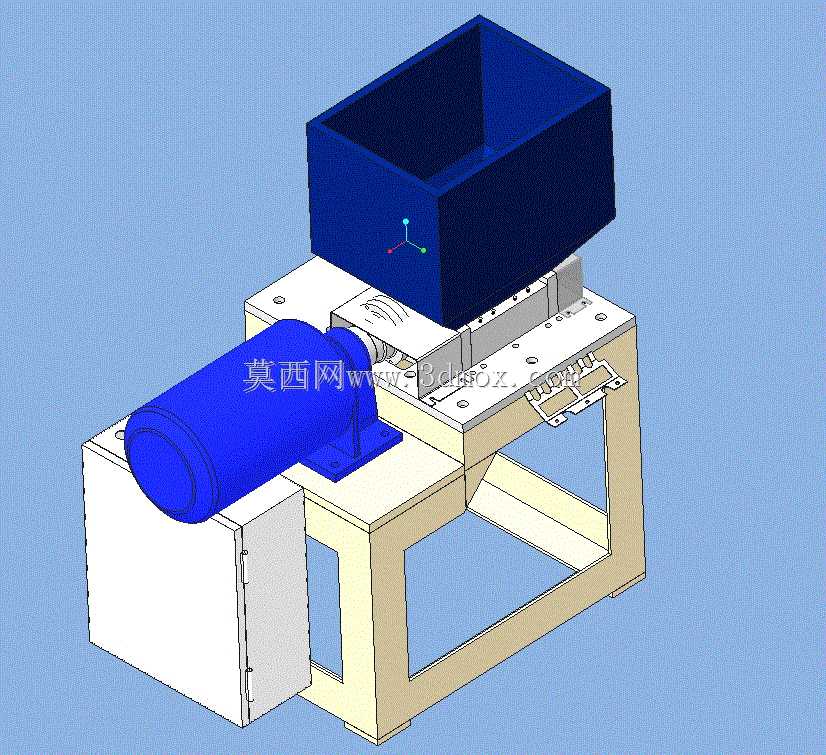

日常办公场景中，废弃涉密纸质文件的销毁需求长期存在，这款碎纸设备的结构设计，正是针对中小型办公空间的文件销毁需求开发，可适配普通A4幅面办公用纸、薄型卡片类介质的粉碎处理，避免涉密信息通过废弃载体泄露。从结构布局来看，设备上方设置敞口式方形进料斗，斗体边缘做圆弧过渡处理，可避免送纸过程中剐蹭操作人员手部，进料斗下方直接对接碎纸刀组腔体，腔体一侧连接驱动电机总成，整套执行机构全部固定在下部的框架式机架上。机架采用方管焊接成型的门型结构，底部预留充足的安装固定空间，机架上平面通过螺栓连接安装基板，所有功能组件的安装定位孔都在基板上一次加工成型，可保证各部件装配时的同轴度与位置精度，减少现场装配的调整工作量。驱动单元采用卧式安装布局，电机输出轴通过联轴器直接连接刀组转轴，省去了中间传动的皮带或齿轮减速环节，既压缩了设备整体的横向占用空间，也能降低传动过程中的功率损耗，刀组腔体下方预留碎纸出料空间，粉碎后的纸屑可直接落入下方放置的收纳容器中，无需额外设置出料输送结构。设计过程中充分考虑了设备的安装边界，整体机架的支撑腿间距经过优化，可直接放置在常规办公桌面或矮柜上使用，不需要额外做地面固定，设备运行时的重心落在机架支撑面的中心区域，即使电机满负荷运行，也不会出现明显的振动偏移。进料斗的容积经过测算，单次可容纳20张左右的普通A4纸堆叠投放，适配日常办公场景下批量碎纸的使用需求，刀组的剪切间隙按照普通办公用纸的厚度设置，可保证纸张进入后被均匀剪切为细条状，满足常规的文件销毁保密要求。设备的电气控制元件全部集成在基板一侧的安装台面上，操作按钮沿台面边缘排布，操作人员站在设备正面即可完成所有启停操作，不需要探身触碰其他位置的控件，操作动线符合日常办公的使用习惯。整套结构没有冗余的装饰性部件，所有外露结构都兼顾功能实现与装配便利性，后期维护时只需拆卸基板上的固定螺栓，即可将刀组、电机等核心部件整体抬出，方便对刀头进行打磨更换、对电机轴承添加润滑脂等日常维保操作。
