工业框架用欧标槽式黑色铝型材结构

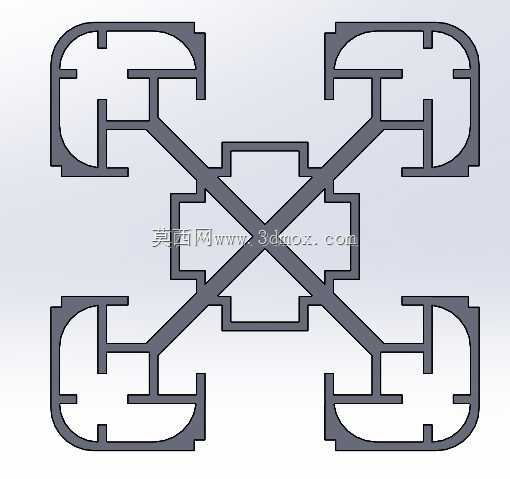

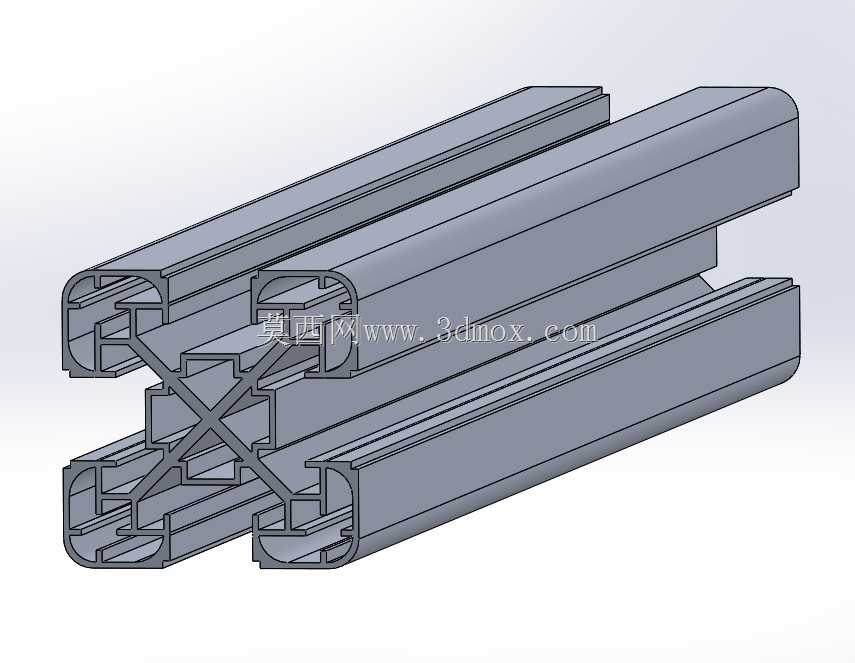

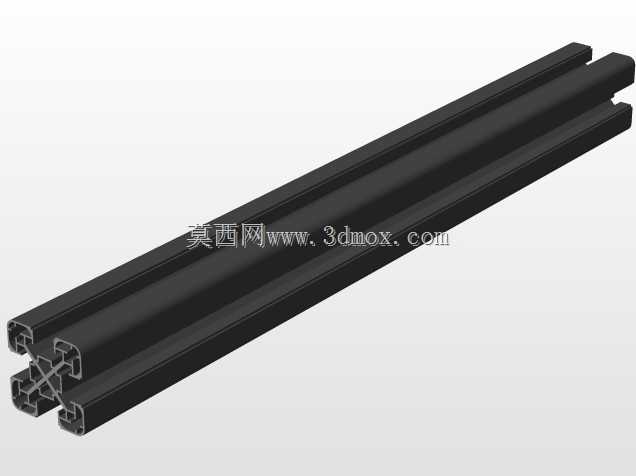

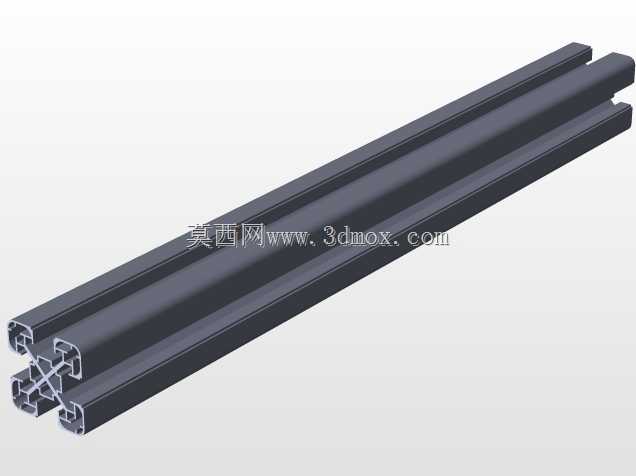

这类槽式铝型材是自动化设备机架、生产线防护围栏、工作台架体搭建场景里的核心基础构件，日常做设备改型、非标机架设计时，选型首先要匹配安装边界的载荷要求，这款型材的截面采用十字筋加强结构，相比同截面尺寸的单腔型材，抗扭、抗弯刚度提升明显，在中等载荷的输送线侧架、检测设备台架应用中，不需要额外增加加强衬钢就能满足框架的形位公差要求，长期承重下的蠕变量控制在工业应用允许范围内。型材外表面做了黑色阳极氧化处理，不是单纯的外观装饰，车间环境里的切削液飞溅、日常擦拭清洁时，氧化层能避免基材表面出现氧化白斑，在光学检测设备的机架应用中，黑色表面还能减少环境光的漫反射，避免干扰视觉检测的成像效果，这点在做光学类设备选型时很容易被忽略，实际装机后能减少很多现场调试的光干扰问题。截面四周的T型槽是核心功能结构，槽口尺寸适配标准的T型螺栓、法兰螺母，组装时不需要预先在型材上攻丝或者打孔，只需要把螺母预置进槽道内，就能完成各类连接板、脚轮、调节脚、门板合页、传感器安装支架的固定，后期调整工位布局、增减设备附件时，只需要松开螺栓就能调整安装位置，不用对型材做二次破坏性加工，大幅缩短现场改造的周期。设计这类型材的配套连接结构时，要注意型材端面的连接孔位是配套标准角件、内置连接件的，相邻两根型材垂直拼接时，角件的沉头槽刚好贴合型材槽道的侧壁，锁紧后不会出现拼接错位，长距离拼接整根型材时，内置的对接连接件能保证两根型材的槽道对齐，后续安装面板或者附件时不会出现卡滞问题。安装边界上，这类型材的截面外接尺寸是标准40系列规格，配套的端盖、密封条、槽条都是通用标准件，做框架设计时不需要单独开模定制辅件，框架的立柱底部安装调节脚时，型材端面的中心预置螺纹孔直接适配标准调节脚的螺杆，不需要额外加工连接板，单根型材的标准长度适配常规的运输、裁切要求，现场组装时可以根据实际框架尺寸灵活裁切，裁切后的端面毛刺处理后就能直接安装端盖，不会影响整体的组装精度。在做安全围栏设计时，型材的槽道可以直接嵌入透明亚克力板或者钣金防护板，不需要额外增加压条，板件嵌入槽道后配合密封条就能达到防护要求，相比焊接钢结构的围栏，整体重量更轻，组装完成后不需要做表面喷漆处理，现场拆装搬迁也更方便，重复利用率远高于焊接式钢结构架体。
