紧凑型无链立式代步自行车结构设计

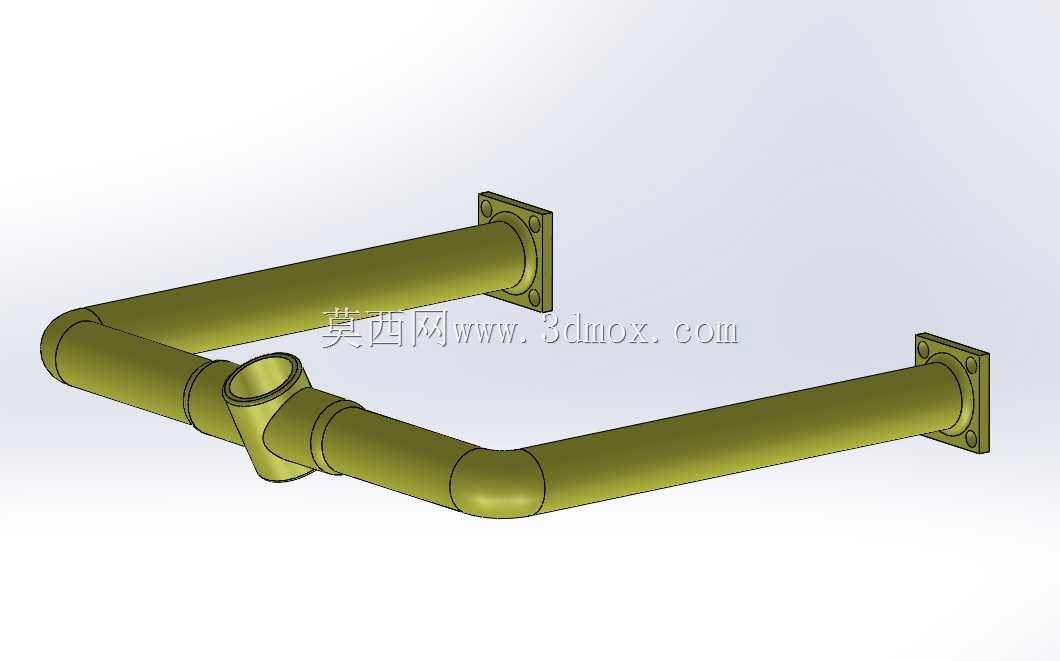

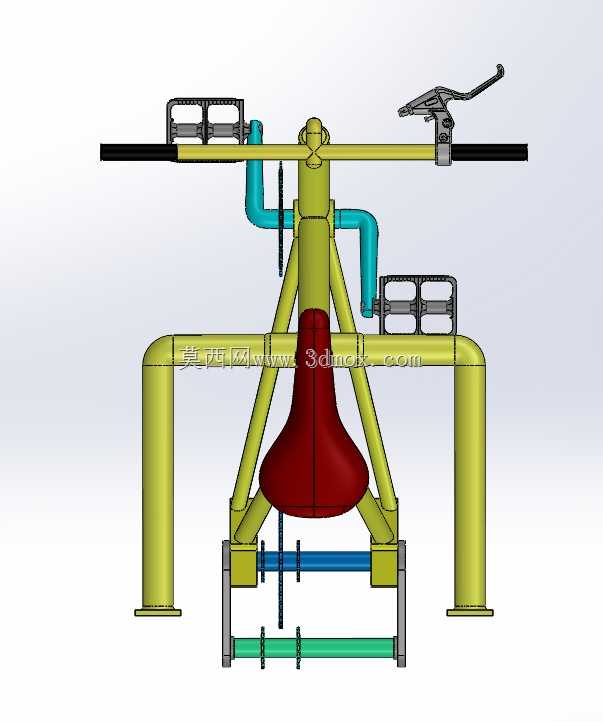

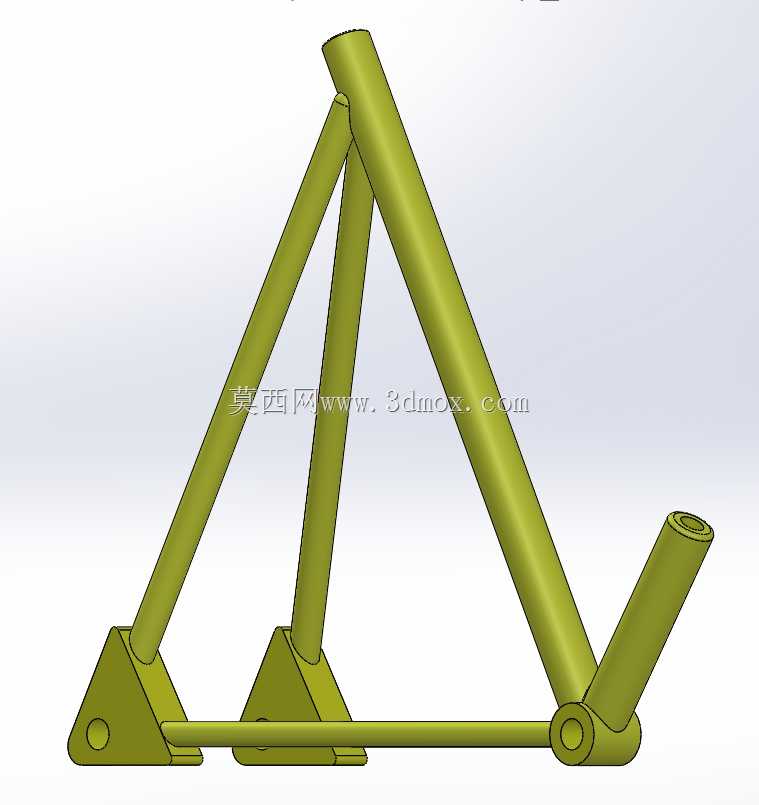

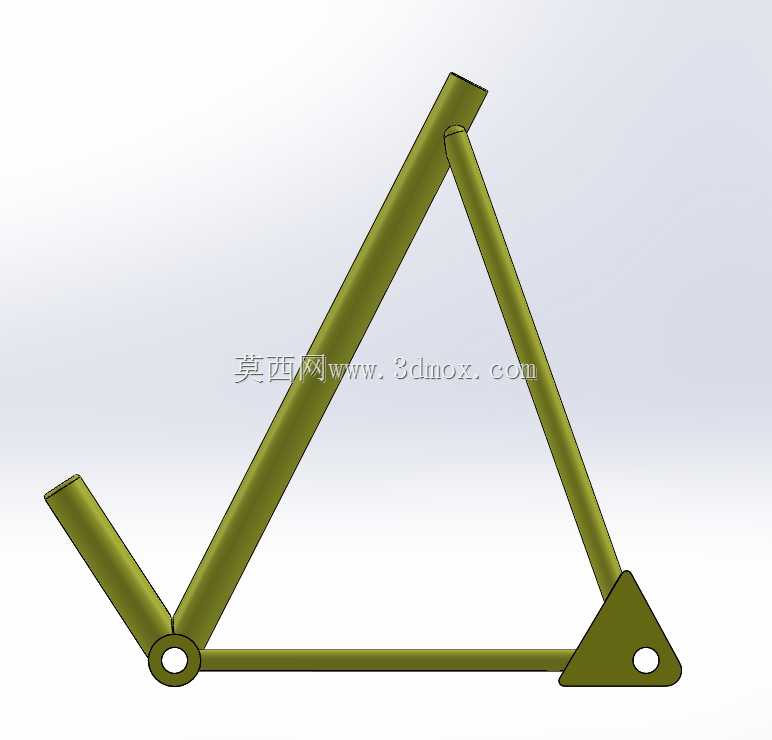

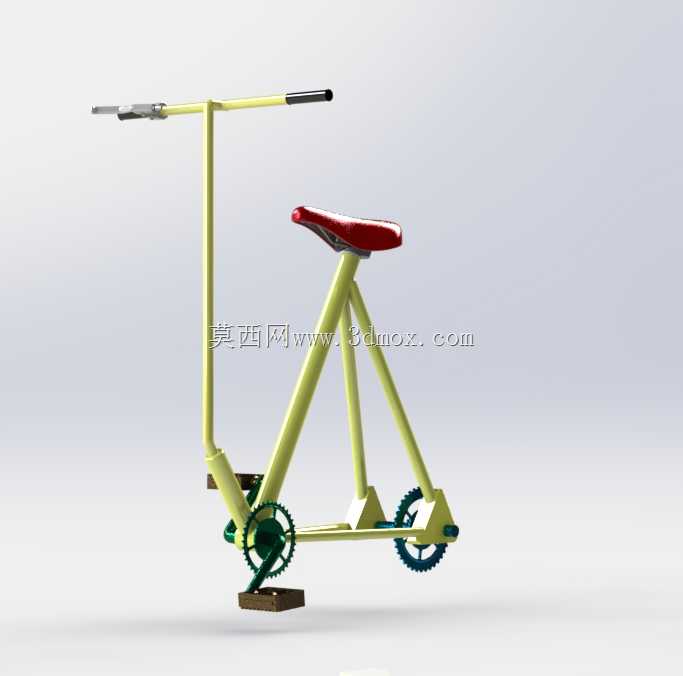

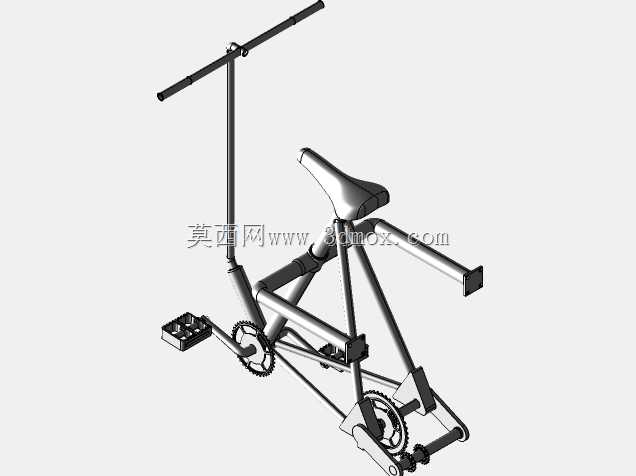

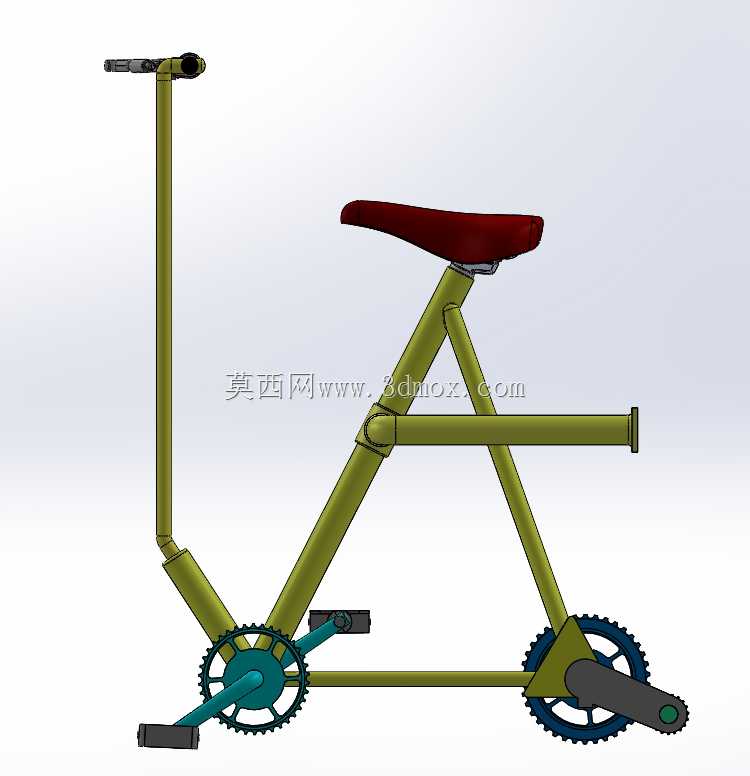

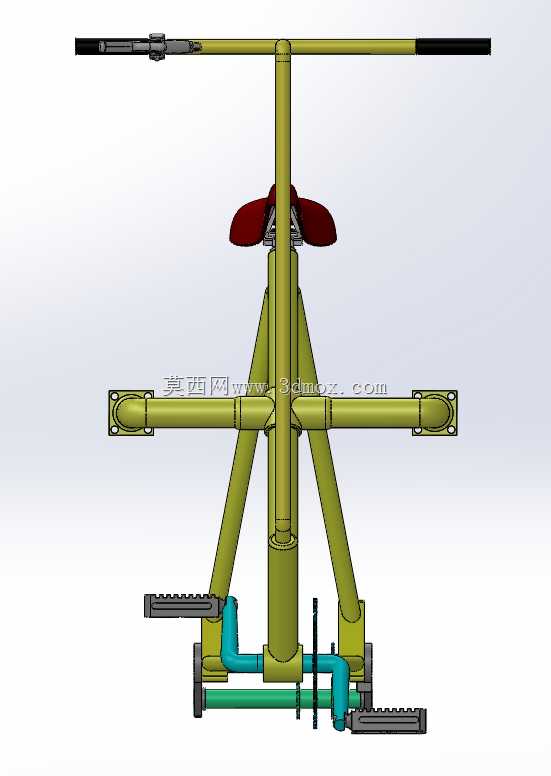

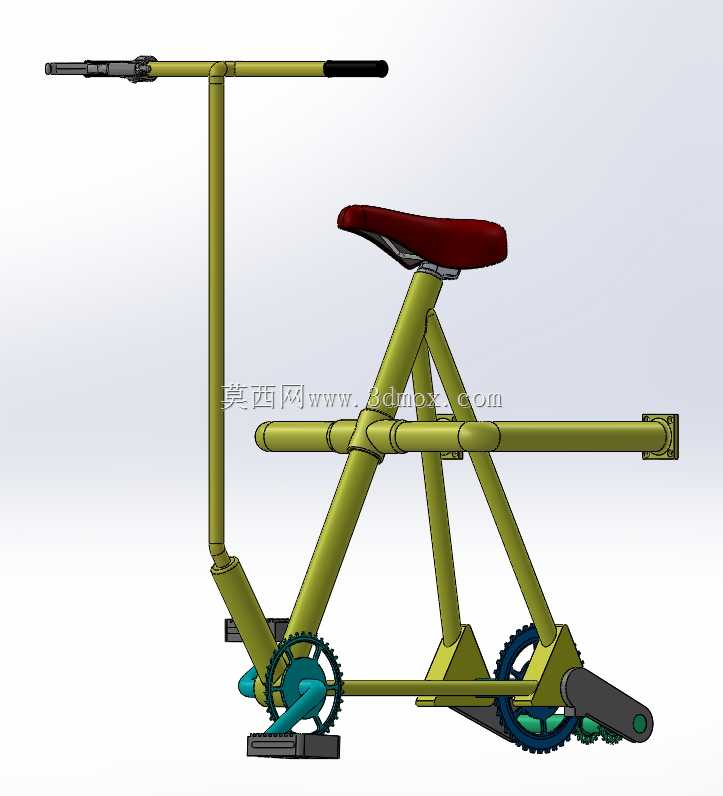

这款立式骑行代步装置的结构设计，核心瞄准短距离室内外通勤、办公园区接驳、休闲健身场景的使用需求，区别于传统卧式自行车的骑行姿态，采用直立握持车把、重心垂直分布的骑行姿态，能够适配狭小空间内的转向与通行需求，在办公区域、厂区步道、社区短途接驳场景中，相比传统自行车拥有更小的转弯半径，停放时占用的投影面积仅为常规26寸自行车的三分之一左右。从结构布局来看，整车采用三角桁架式车架结构，主支撑立管直接连接车把转向轴与后轮安装座，两根斜向支撑管从立管中下部延伸至脚踏曲柄安装座，形成稳定的三角形受力结构，无需额外设置加强筋即可承受常规成年使用者的垂直载荷，车架管材选用等径薄壁圆管，焊接节点集中在三个安装点位，加工工序少，量产时的焊接变形量更容易控制。传动部分没有采用传统自行车的链条传动结构，而是将驱动齿轮直接集成在脚踏曲柄轴上，通过一级齿轮啮合直接将动力传递至后轮轴的从动齿轮，省去了链条张紧、掉链维护的问题，传动路径更短，动力传递损耗更低，同时齿轮传动结构完全封闭在车架下部的安装座内，避免骑行过程中裤脚卷入传动部件的安全隐患。车把部分采用一字型直把设计，握把两端设置防滑橡胶套，转向轴与前轮安装位直接刚性连接，转向比为1:1，操控响应更直接，低速状态下的微调转向更灵活，适配狭小空间内的挪移动作。鞍座采用窄型流线设计，安装位置高于传统自行车鞍座，配合立式骑行姿态，使用者的腿部可以在近乎垂直的状态下完成踩踏动作，膝关节的弯曲角度更小，长时间骑行的关节负荷更低，同时鞍座下方设置短行程缓冲结构，能够过滤铺装路面的细小颠簸。整车的安装边界控制十分紧凑，整车长度不超过1米，高度控制在1.2米以内，宽度不超过车把的0.5米，无论是放置在办公室工位旁、电梯轿厢内，还是家用玄关处都不会占用过多空间，轮组采用小直径实心轮，无需充气维护，轮轴部位采用标准深沟球轴承，转动阻力小，日常维护仅需定期清理齿轮啮合部位的杂物即可。设计过程中充分考虑了不同身高使用者的适配性，车把与鞍座的安装位预留了调节余量，可以根据使用者的身高调整握持高度与坐高，适配1.5米至1.85米身高区间的使用者，整车自重控制在8公斤以内，单人即可轻松搬运上下楼梯，也可以轻松放入汽车后备箱作为短途接驳的补充代步工具。
