无动力水射流连续喷射泵结构设计

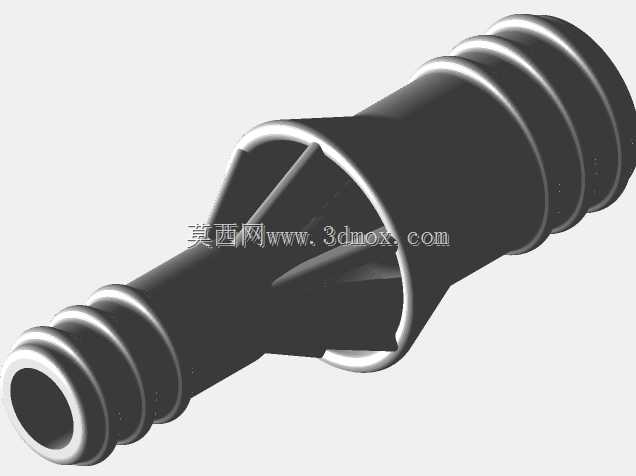

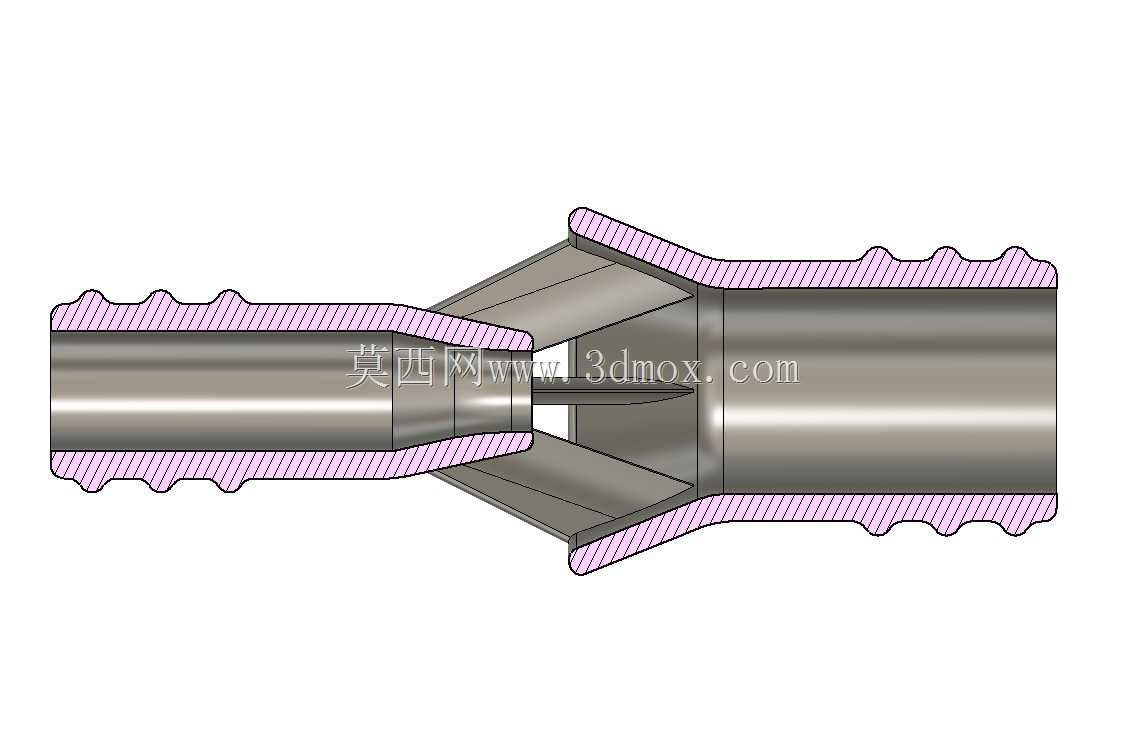

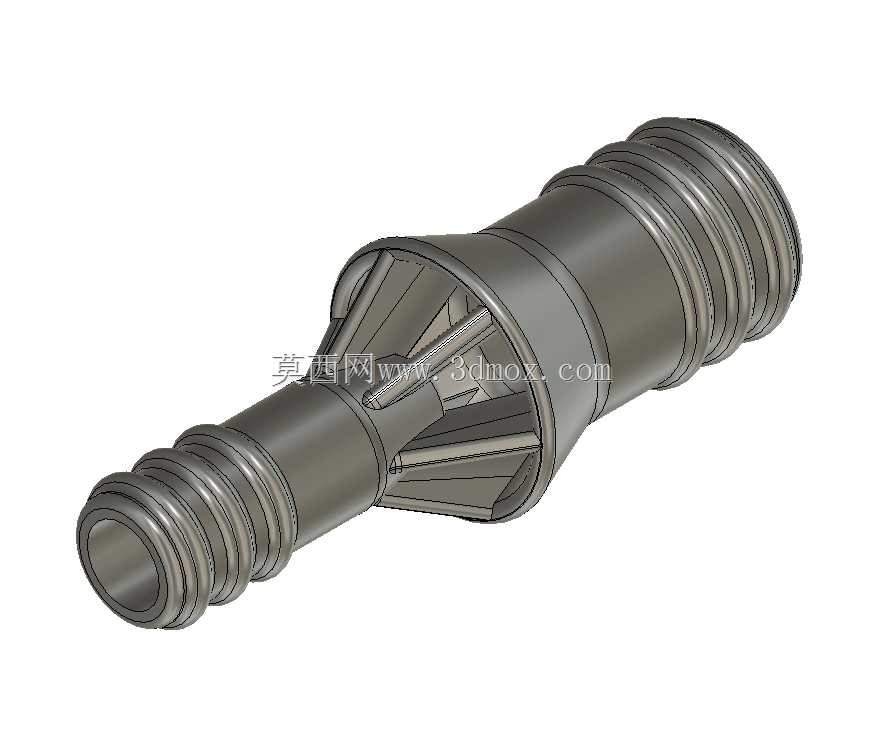

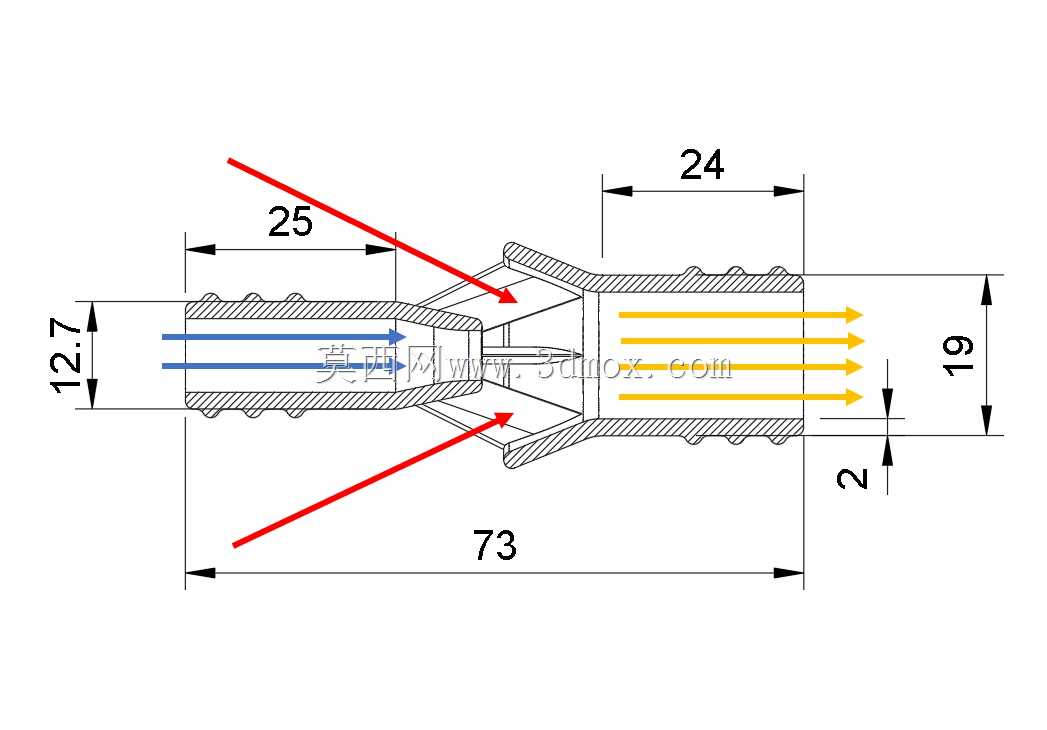

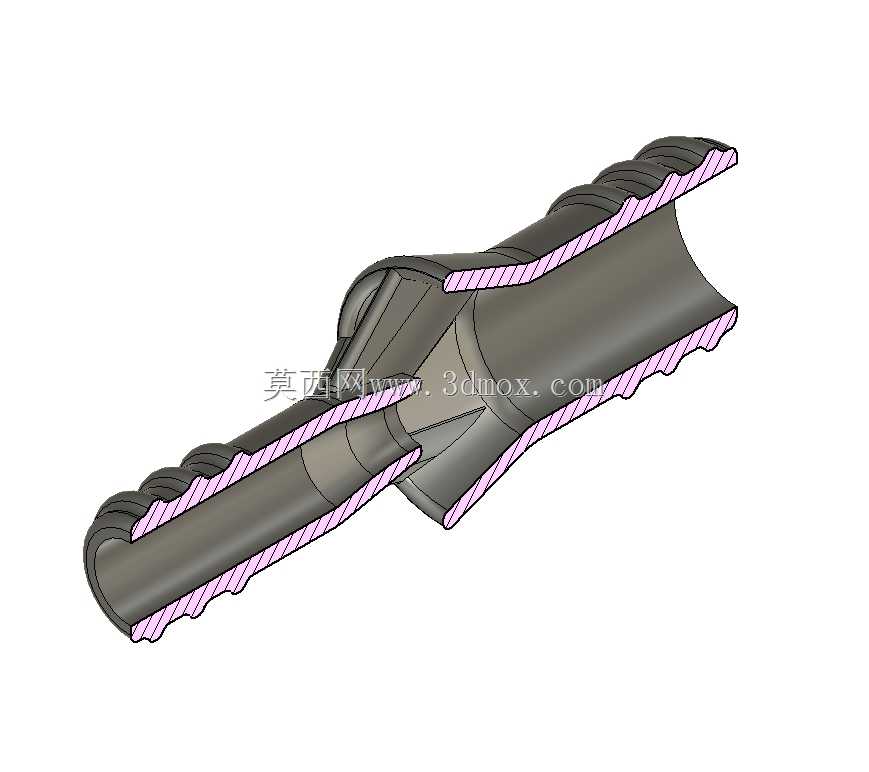

这款无动力水射流喷射装置的核心逻辑，是依托家用供水系统自带的压力势能完成流体输送，全程无需外接电源，在断电应急、无供电区域的流体转运场景中具备极强的适配性。从结构剖面能清晰看到，整体采用直通式轴向布局，左侧为高压工作水入口，内置的喷嘴将压力水转化为高速射流，在喷嘴出口周边形成负压腔，从而卷吸待输送的第二种流体，两股流体在中部混合段完成动量交换后，经右侧扩压段将动能重新转化为压力能，最终从出口端稳定排出。

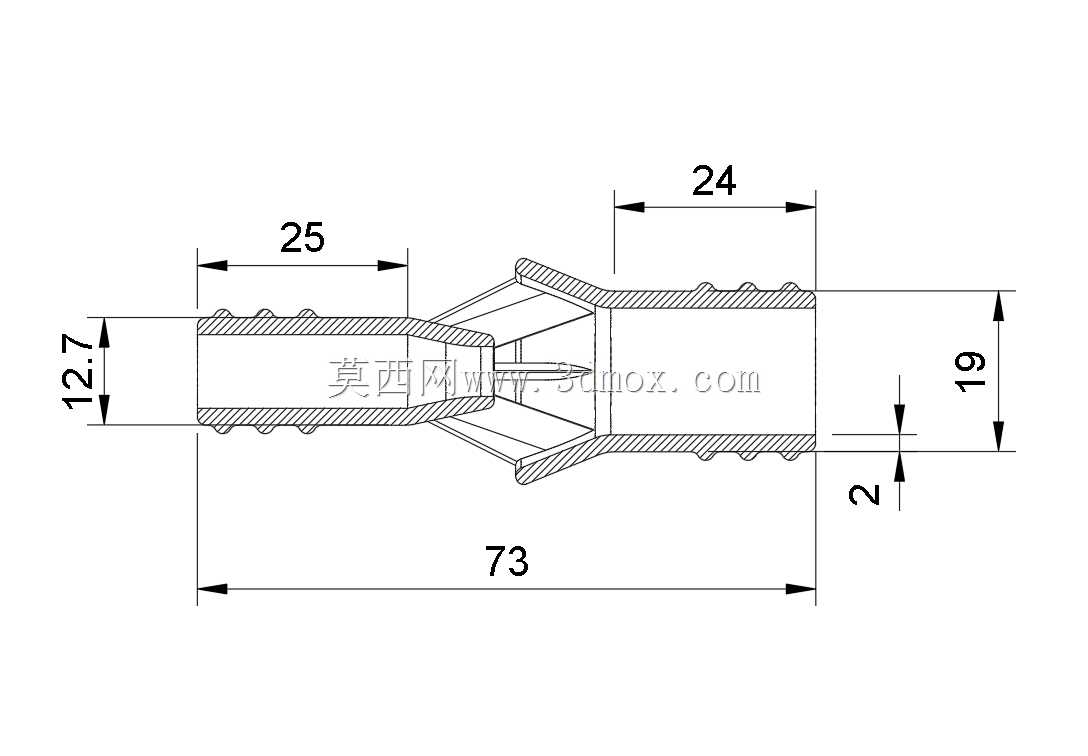

尺寸标注上，装置总轴向长度控制在73mm，整体结构非常紧凑。左侧入口段长度25mm，外径12mm，外壁设计有环向防滑倒刺结构，可直接匹配对应内径的输水软管，安装时无需额外加工接头，推入后配合喉箍即可实现可靠密封，能承受常规家用供水的工作压力不脱管。右侧出口段长度24mm，外径19mm，壁厚2mm，同样采用软管接口形式，进出口的尺寸差也对应了扩压段的通径变化，符合射流泵流速降低、压力回升的流道设计规律。

设计过程中，喷嘴的出口直径、混合段的长径比、扩压段的锥角是三个核心参数，直接决定装置的引射效率和输出压力。这款结构将喷嘴收敛段与混合室入口做了同轴定位设计，避免高速射流偏斜冲刷腔壁，减少不必要的能量损失；外壁的加强筋结构既提升了注塑成型的结构刚性，也能在软管插拔时分散应力，防止薄壁部位开裂。

实际使用中，这类装置常被用于小型化工试剂加注、园林水肥混合、地下室积水应急抽排、鱼缸换水等场景，只要接入带压自来水，就能自动完成另一种流体的抽吸与混合输送，不存在叶轮磨损、电机密封漏电等问题，维护成本极低。建模时需要重点保证内部流道的同轴度公差，喷嘴与混合段的不同轴会直接导致引射效率大幅下降，甚至出现流体倒灌的问题；进出口的倒刺尺寸也要兼顾软管的装配性与连接强度，过粗会造成装配困难，过细则容易在压力波动时脱管漏液。整体结构没有运动部件，依靠纯流体力学原理工作，可靠性远高于同规格的电动微型泵。
