LED强光手持照明手电结构设计

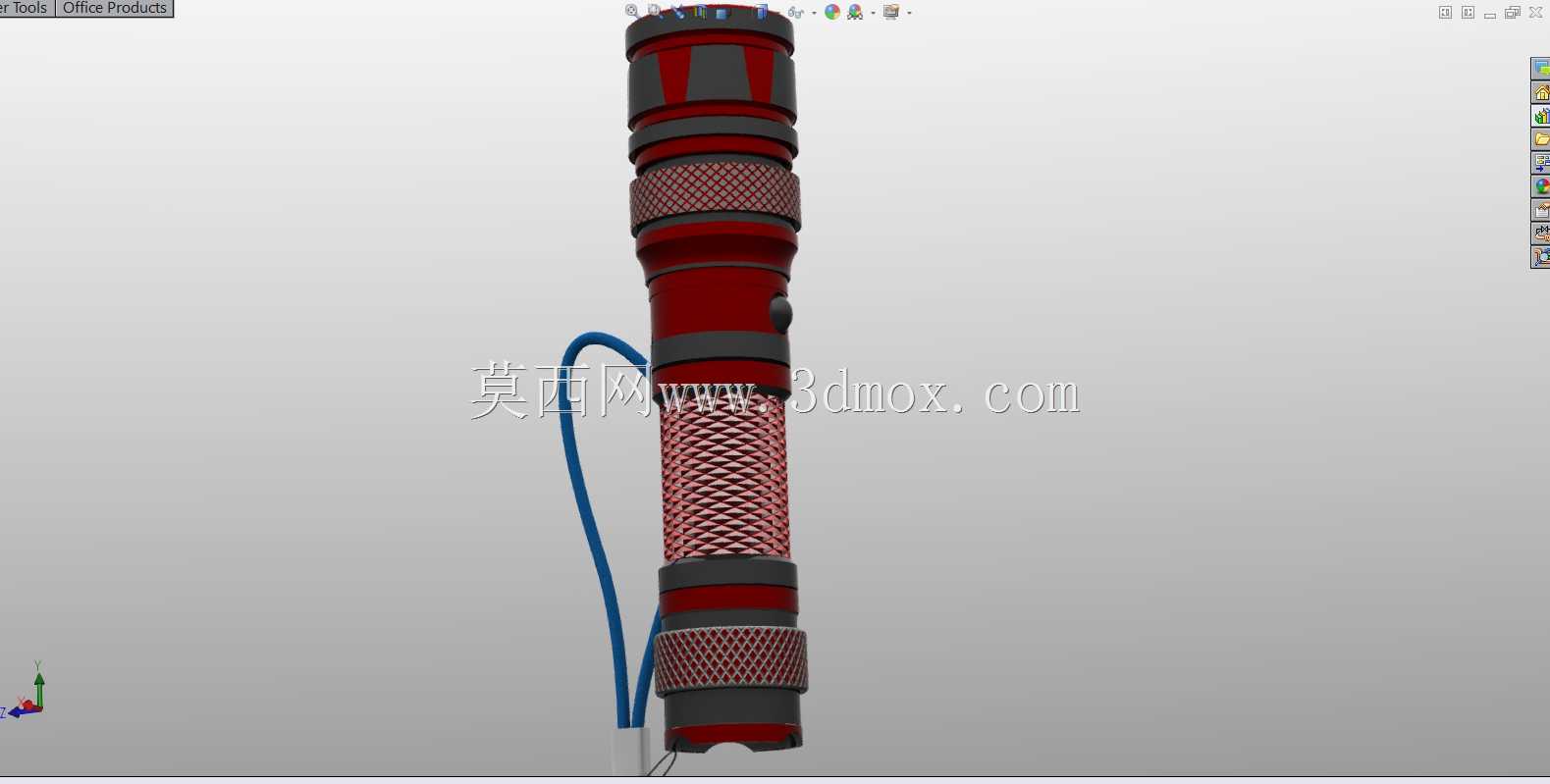

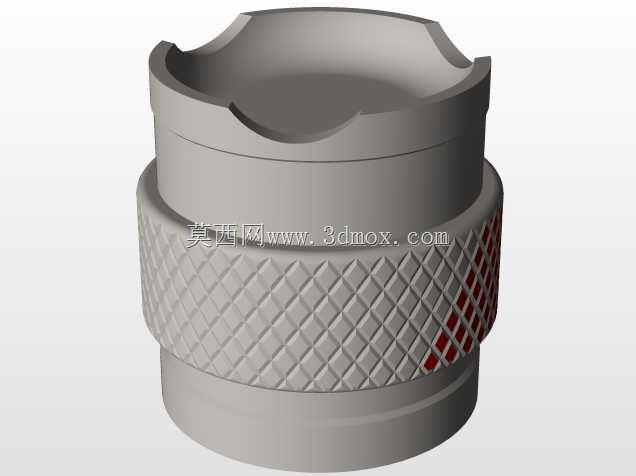

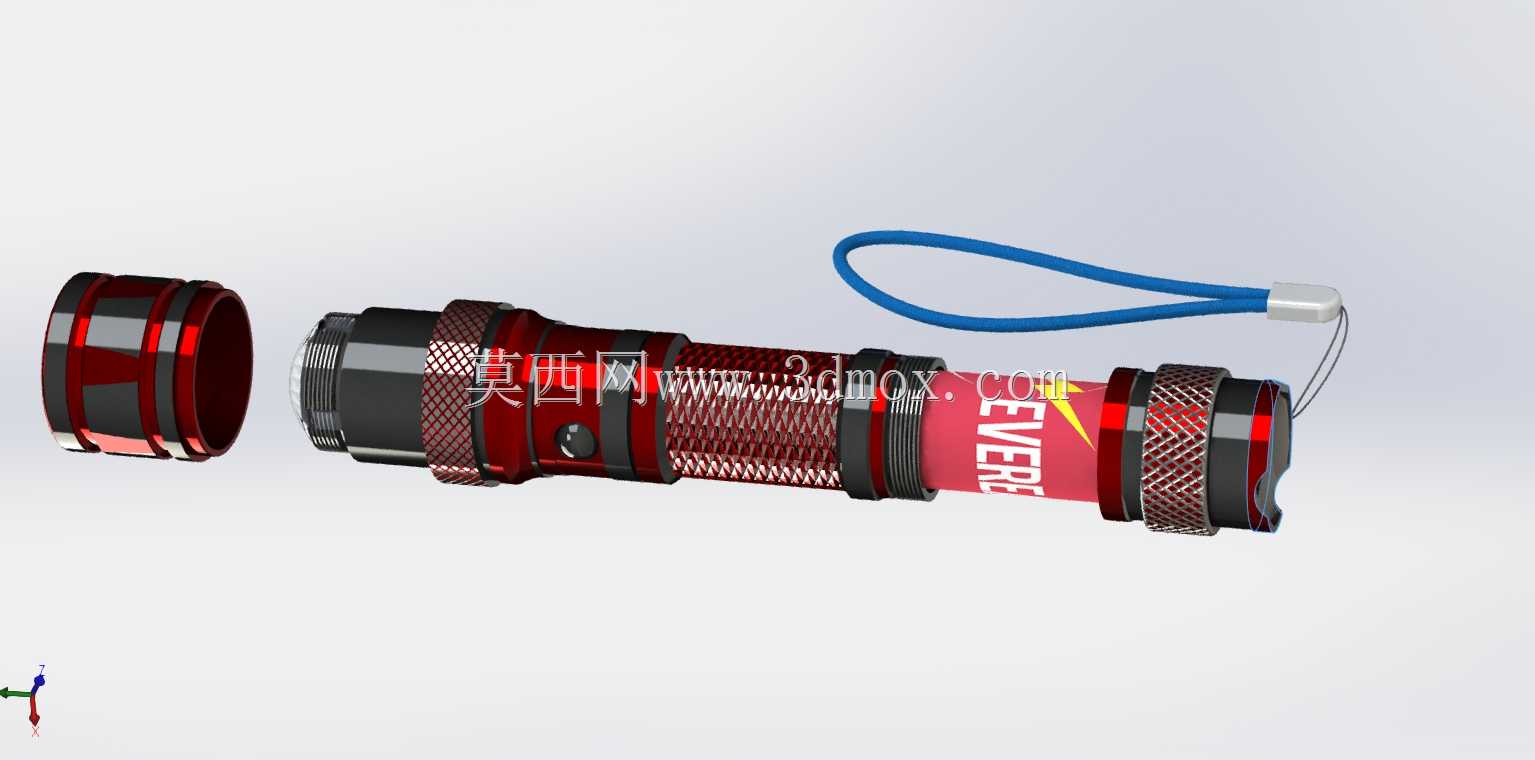

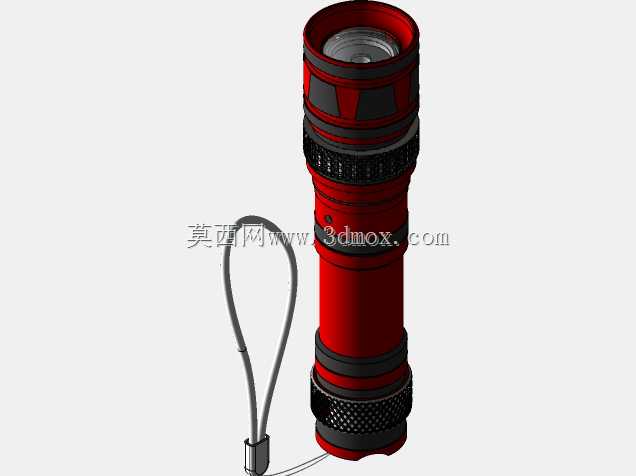

这款LED手持照明设备的三维结构，围绕户外应急、工业巡检与日常随身照明三类核心使用场景搭建。筒身采用分段式圆柱布局，各段通过螺纹与密封圈衔接，既保证装配工艺性，也为IP防护等级预留结构余量。握持区域覆盖滚花纹理，在沾油、沾水或佩戴劳保手套的工况下，仍能提供足够摩擦力，降低滑脱风险。筒身侧面设置嵌入式按键，按键行程与反馈力度经过结构校核，避免误触的同时保证单手盲操可行性。

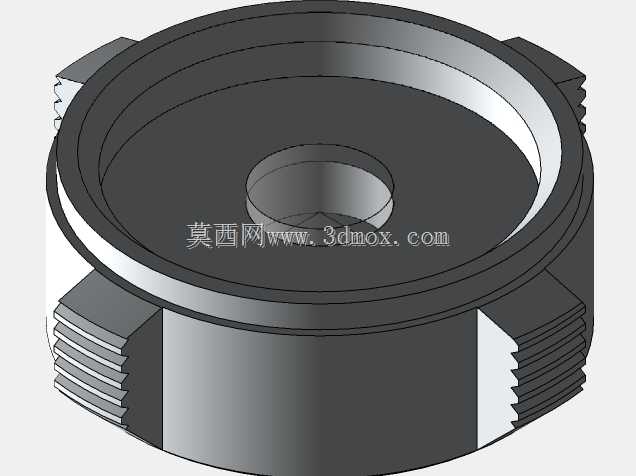

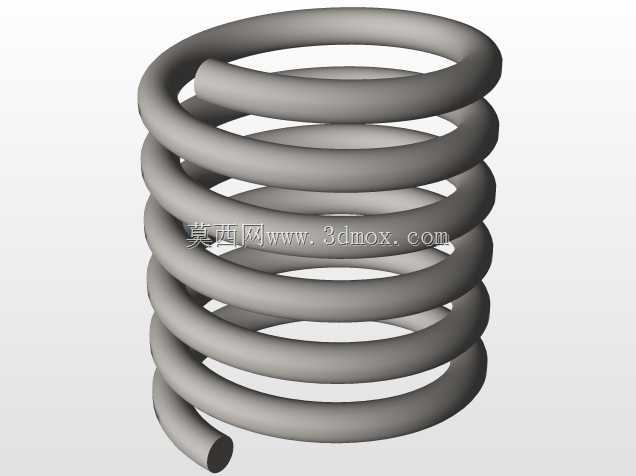

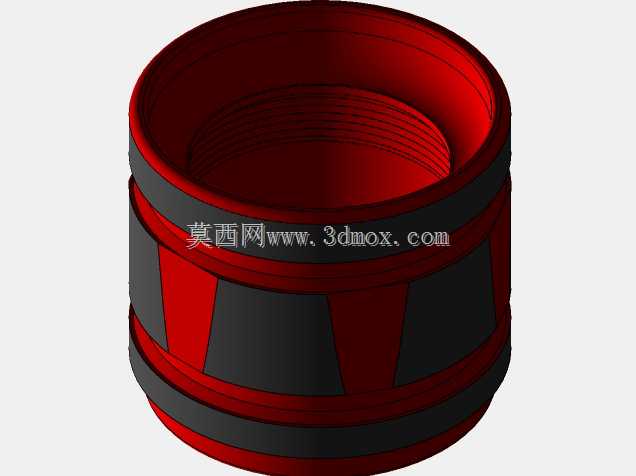

从功能实现来看，前端灯头部分集成LED光源、反光杯与透光镜片，通过压圈固定镜片，反光杯曲面与光源位置匹配，以控制光斑汇聚角度并兼顾中心照度与泛光范围。灯头与筒身之间保留散热接触面，利用金属壳体传导LED工作热量，延缓光衰并延长光源寿命。尾部采用弹簧接触结构，用于抵消电池长度公差，同时在跌落冲击时缓冲电极受力，避免接触不良。

内部腔体按电池规格进行边界设计，重点控制内径、电极间距与绝缘隔离距离。走线沿筒壁内侧布置，避免装配时被螺纹剪切；导线预留弯曲半径，以适应反复拆装与振动工况。各段螺纹连接处设置台阶面，用于放置O型圈，压缩量控制在合理区间，兼顾密封性能与旋拧手感。

外形尺寸方面，整体为细长圆柱形态，直径控制在单手握持范围内，长度满足电池、驱动板与灯头组件的堆叠需求。安装边界主要集中在内部：灯头组件外径与筒身内径形成定位配合，电池仓内壁需避开加强筋与螺丝柱，按键孔位与内部开关板保持同轴。结构建模时需同步检查螺纹旋合长度、密封圈槽深、镜片压圈壁厚以及尾部弹簧压缩极限，避免装配干涉。该模型可直接用于结构评审、手板验证与后续工程图细化。
