单固定点壁挂式卷纸悬挂支架结构

该悬挂支架主要面向厨房操作台旁、卫浴墙面、工作室工具墙等垂直立面的卷纸收纳场景，可承载厨房擦手纸、吸油纸、工业擦拭卷纸等不同卷装耗材，解决台面置物空间紧张、卷纸易被液体打湿、取用过程中整卷滚落的实际问题。

从实际使用反馈来看，传统双支点纸巾架需要在墙面预留两个安装孔位，遇到瓷砖缝隙、内部走管线的墙面时往往无法对齐孔位，部分窄立柱、设备侧立面甚至没有足够的开孔跨度。这款结构将全部承载集中到上部单个固定点，安装时仅需一处膨胀螺丝或自攻螺丝即可完成固定，对安装面的宽度要求极低，哪怕是50mm宽的方管立柱、设备钣金侧板都可以直接固定，适配场景大幅拓宽。

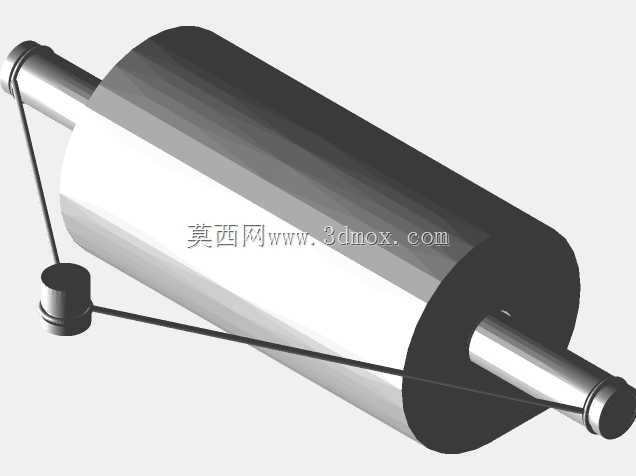

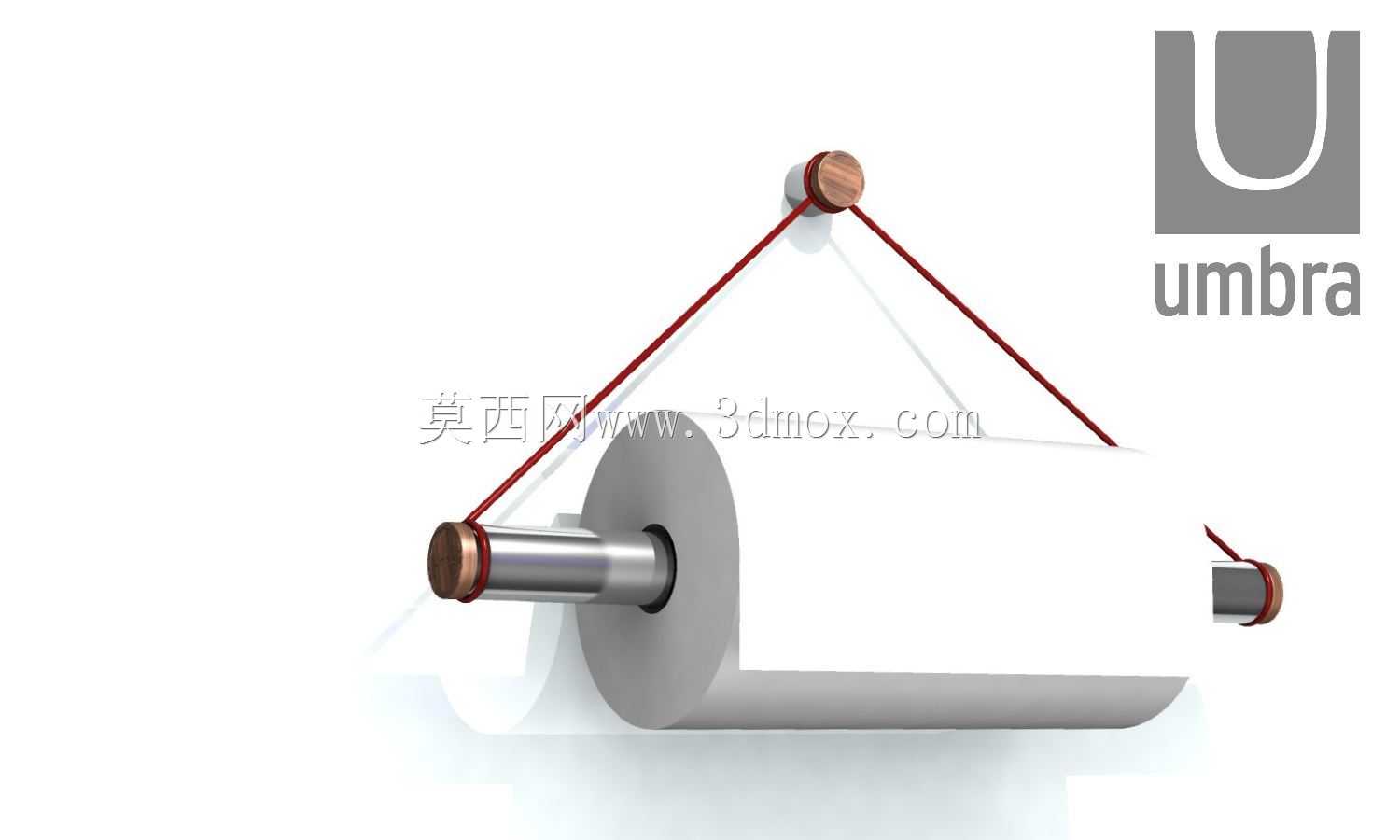

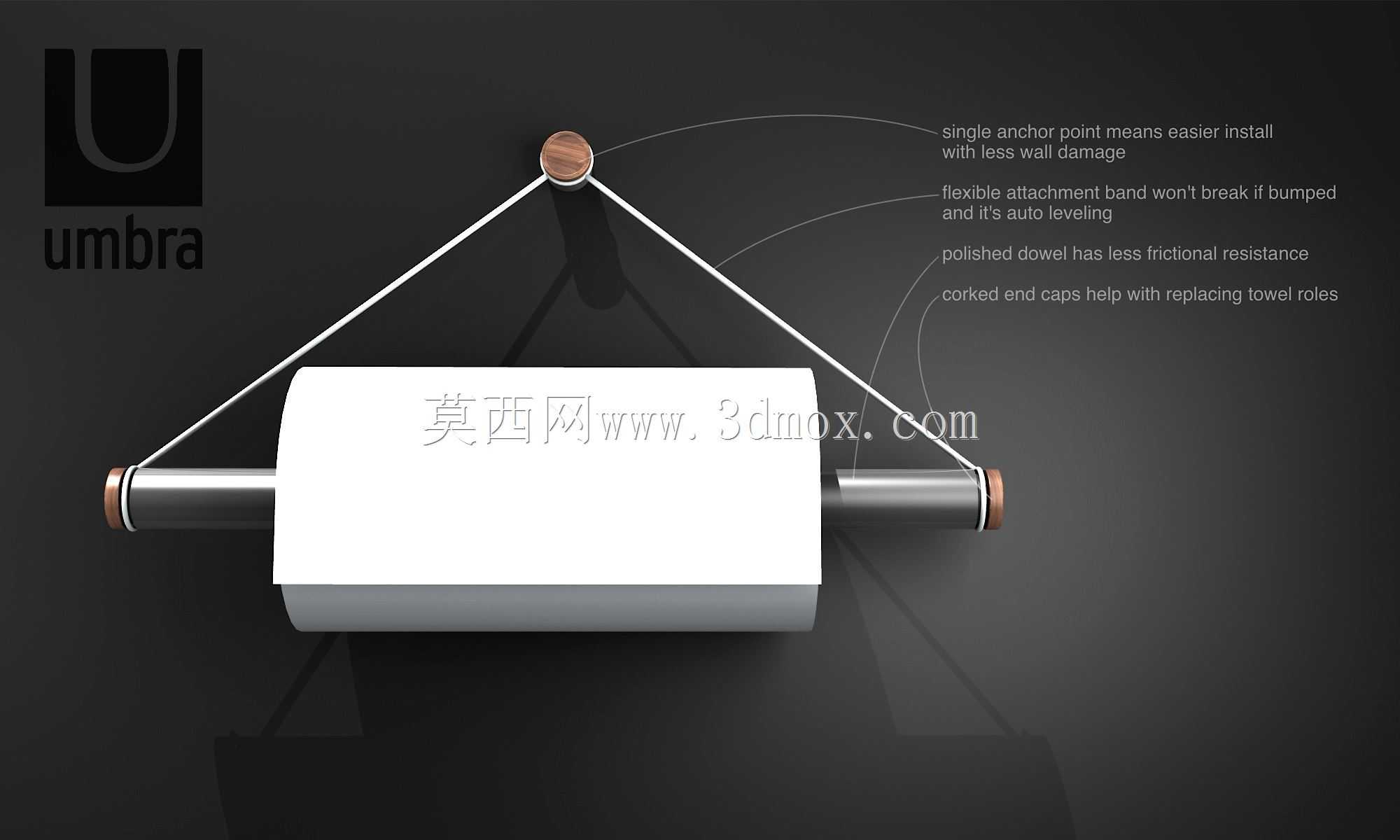

整体结构分为上部固定座、两根斜向拉索、中部卷轴三个核心部分。上部固定座采用圆形沉台设计，可将螺丝头完全藏入座体内部，外表面无突出锐边，避免过往人员剐蹭。两根细拉索从固定座两侧斜向下延伸，末端分别连接卷轴的两端轴头，形成稳定的三角受力结构；卷轴采用贯通式光轴设计，纸卷直接套在轴身上，抽拉纸张时纸卷可绕轴自由转动，抽拉阻力小，不会出现带起整卷支架的情况。

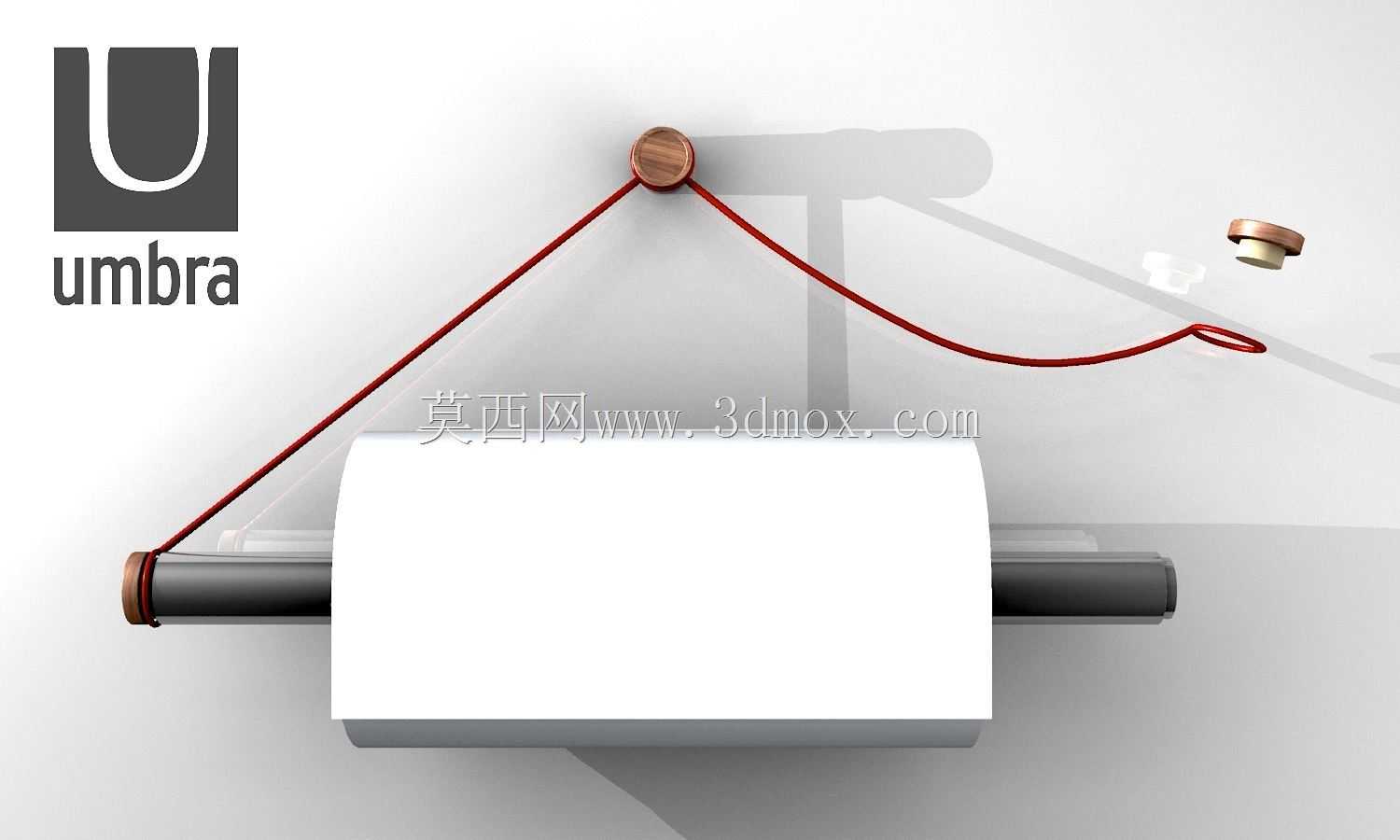

更换纸卷的操作逻辑也做了简化：卷轴一端采用可拆卸的端盖结构，端盖与轴身采用小间隙配合，更换时直接拔下端盖，将用完的纸卷纸筒从轴上滑出，套入新纸卷后再将端盖压回轴端即可，全程不需要额外工具，日常维护门槛很低。拉索与轴头的连接位置做了铆压加固，长期抽拉产生的交变载荷不会让连接处松脱。

从安装边界来看，单固定点的座体直径控制在30mm以内，墙面开孔仅需匹配M6膨胀螺栓即可，安装后支架整体向外伸出的距离略大于纸卷半径，保证纸卷转动时不会与墙面发生摩擦；两根拉索的张开角度经过校核，即使纸卷满载重量全部作用在卷轴上，固定座处的倾覆力矩也远低于普通墙面膨胀螺丝的许用载荷，不会出现长期使用后支架下垂的问题。

结构建模过程中需要重点关注拉索的长度匹配，两侧拉索长度误差需要控制在1mm以内，否则卷轴会出现倾斜，纸卷转动时会出现单侧卡滞；轴端的限位端盖需要设计足够的配合深度，避免抽拉纸张时端盖意外脱落；固定座与墙面的贴合面建议增加薄橡胶垫，既可以补偿墙面的不平整度，也能防止金属座体刮花瓷砖或漆面。
