壁挂式不锈钢洗手盆结构造型

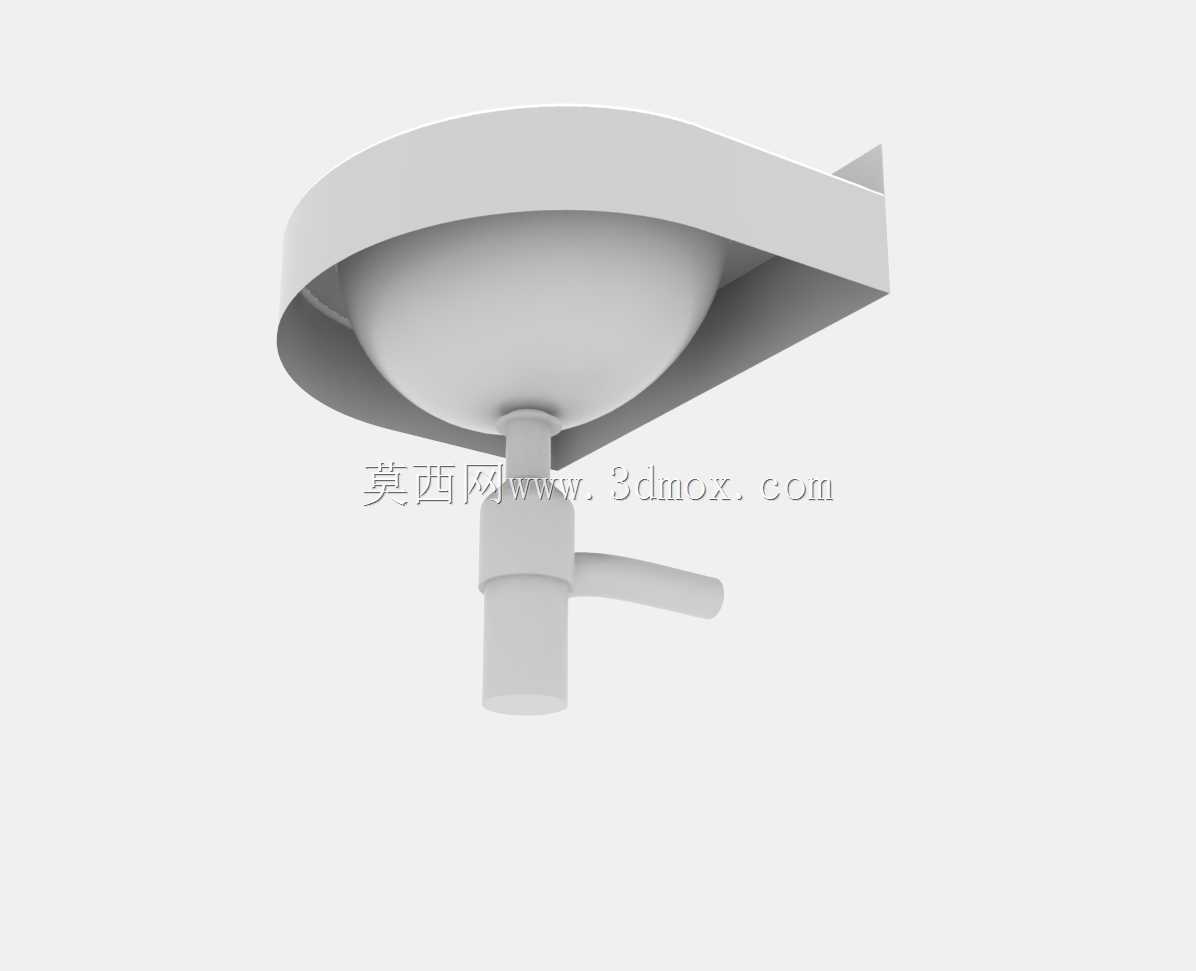

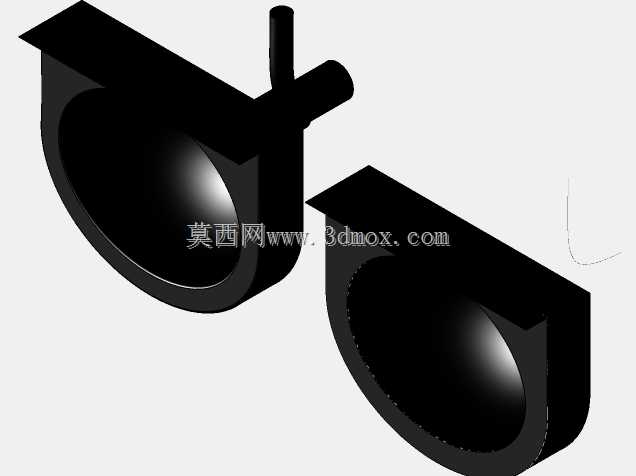

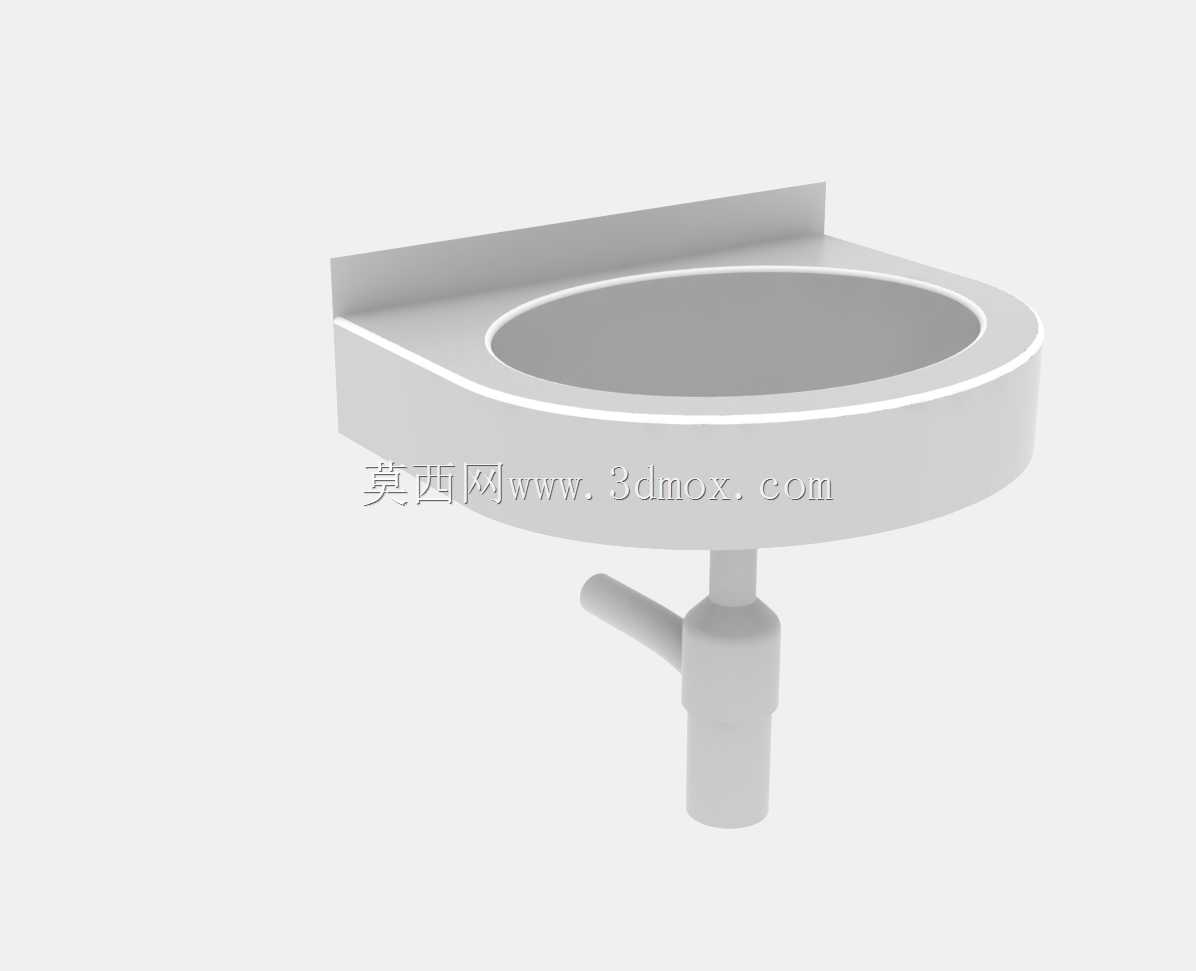

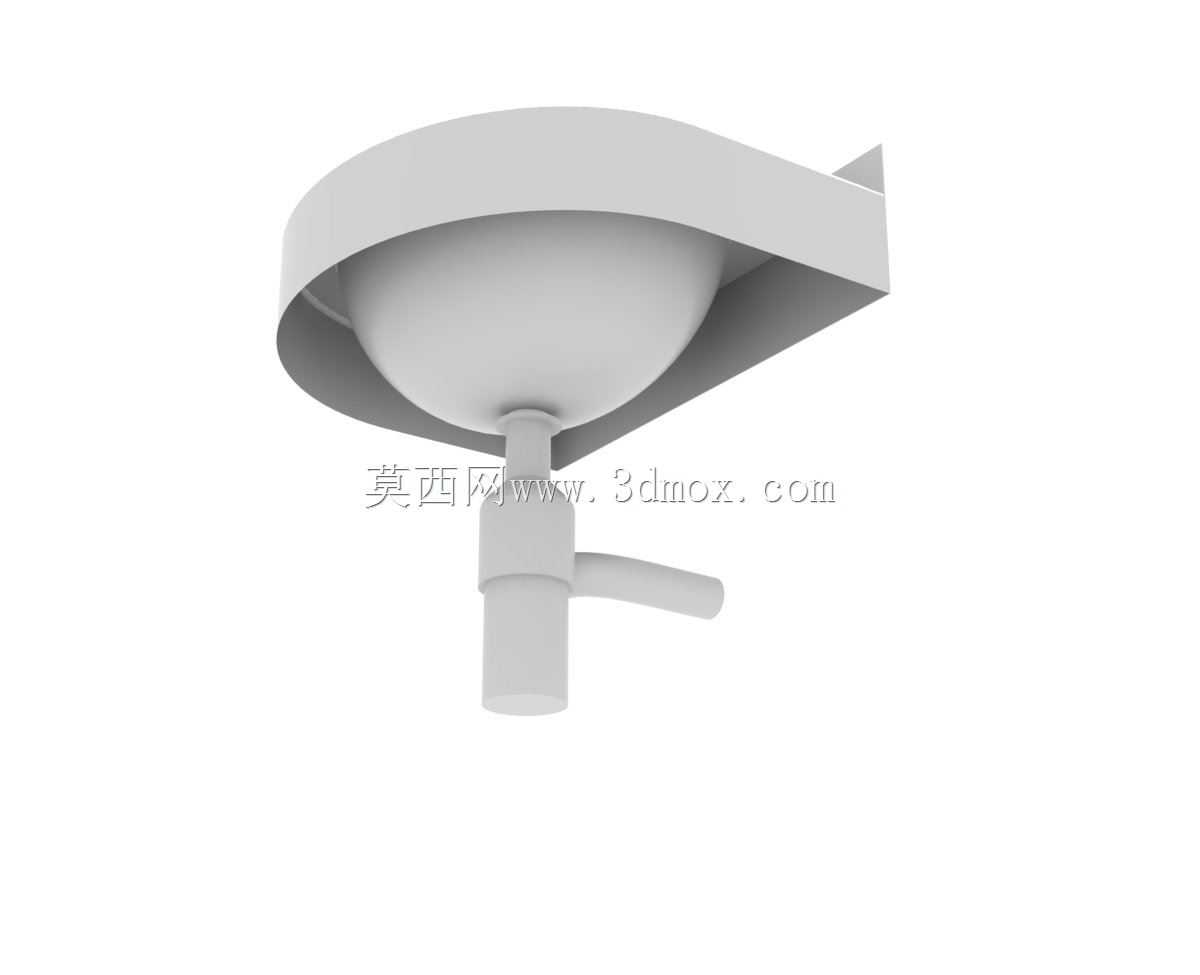

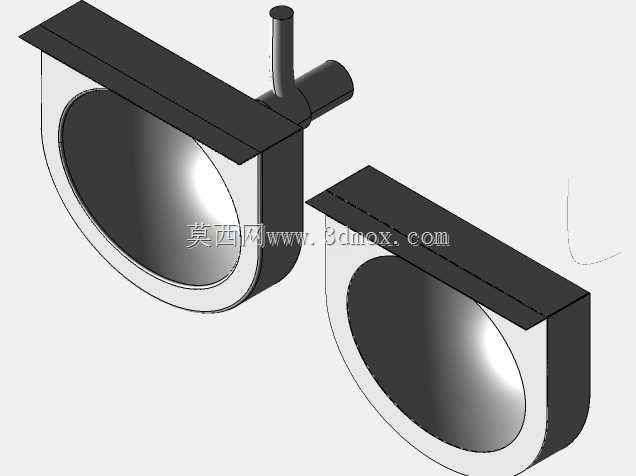

该模型呈现的是一款壁挂安装的金属洗手盆，盆体后部带有竖直挡水边，可直接贴合墙面固定，适合卫生间、实验室、洁净车间、餐饮操作间等空间紧凑的区域使用。与落地式立柱盆相比，这种结构不占用地面面积，下方排水管路外露，便于检修和日常清洁，也能减少卫生死角。盆体轮廓采用前部圆弧、后部平直的造型，后部平直边用于与墙面形成稳定安装基准，前部圆弧则扩大了使用者靠近时的腿部空间，同时避免尖锐边角带来的磕碰风险。盆胆内凹形成集水区，边缘设置连续挡水边，水流在盆内汇聚后由底部排水口排出，后侧挡水板可防止洗手时水花直接溅向墙面。模型中下部包含排水短管和侧向出水控制部件，排水接口位于盆底中心偏后位置，能够缩短与墙排管路的连接距离；侧向管件可作为进水或控制结构的简化表达，用于校核龙头、阀芯、管路与盆体之间的相对位置。从结构设计角度看，建模重点在于盆体曲面过渡、壁厚一致性、安装面平面度以及排水口与管路的同心关系。盆胆与外缘翻边之间需要顺滑连接，既保证冲压或折弯成型时材料流动均匀，也让使用者在清洁时不易积污。后壁安装区域应预留足够宽度，以便布置膨胀螺栓或挂件，并在实际选型时核对墙面承载能力。安装边界方面，需重点确认盆体宽度、前后进深、挡水板高度以及盆体离地高度。壁挂式产品对墙体条件较敏感，若为轻质隔墙，应在内部增设预埋板或型钢支撑，不能仅依赖装饰层受力。给排水位置应在墙面装修前确定，进水角阀、排水存水弯和检修空间需同步预留。该三维造型可用于卫浴产品方案展示、安装干涉检查、工程算量以及与瓷砖、镜柜、龙头等周边部品的协同布置，帮助设计人员在施工前发现尺寸冲突和装配问题。
