25.4mm铝制自行车把手端塞结构

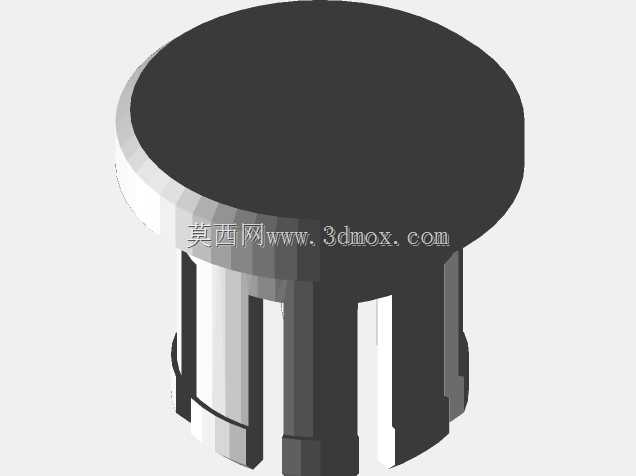

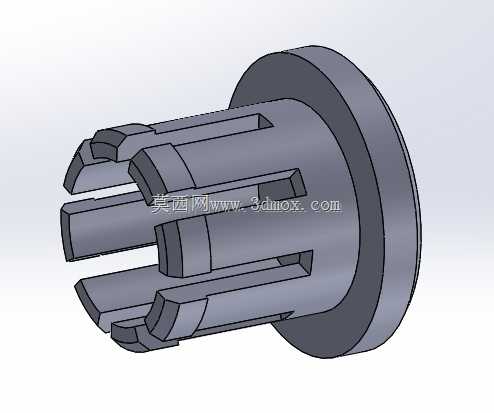

这款端塞针对25.4mm规格的铝制跌落把手开发，核心作用是封堵车把管端，既避免金属管口裸露造成划擦，也能在摔碰时形成缓冲，减少把横端面变形。实际骑行场景中，山地车、通勤车或改装车的车把端部经常接触地面、墙体或运输架，薄壁铝管一旦卷边，后续把套、刹把座的拆装都会受影响；加入端塞后，冲击力可先由法兰盘和弹性爪分散，降低管口直接受损概率。结构上采用一体式法兰加多瓣弹性胀爪的方案。外侧圆盘直径略大于把管外径，安装后形成平整止挡面，能够覆盖切割后可能存在的毛刺；内侧伸出的爪瓣沿周向分布，端部带倒角和局部加厚，插入管内时会先被径向压缩，到位后依靠自身弹性贴紧内壁。爪瓣之间开槽，既提供变形空间，也减少材料用量，对3D打印或小批量加工都比较友好。槽位宽度和爪长需要匹配管壁公差：过短会导致保持力不足，过长则插入困难，甚至在把套长期挤压下出现松脱。设计思路没有采用额外螺丝或涨块，而是利用材料本身的弹性实现无工具快装。对于尼龙、PETG等打印材料，瓣片厚度要兼顾韧性与刚性，太薄容易蠕变，太厚则难以压入；若使用铝件，则需控制开槽深度，保证反复拆装后仍有足够回弹力。端部倒角不仅引导插入，也能避开管口内侧的焊缝或轻微椭圆度。安装边界方面，主体长度应小于把套可覆盖区域，避免与刹把、指拨或把堵灯发生干涉；法兰厚度需控制在把套端面允许的压紧范围内，使把套安装后仍能贴合。外盘面可做平面或微弧处理，便于贴标、反光片安装或后期个性化改造。周向对称的爪瓣使端塞不具方向性，现场装配时无需找正；拆卸时可通过盘面边缘或预留小孔撬出。从工程视角看，这类小件虽然不参与传动和承载，却直接影响整车装配完整性与使用安全。建模时需重点验证插入力、拔出力、管壁适配范围以及摔击后的变形情况；对于3D打印成型，还要考虑层纹方向对瓣片弯折寿命的影响，尽量让受力方向避开层间薄弱区。整体结构简洁、功能明确，适合作为车把末端防护、把套轴向定位以及管口装饰的一体化解决方案。
