120/240VAC 50A大电流扭曲锁插座端盖

　　这款50A规格的扭曲锁插座端盖，适配120/240VAC双电压供电场景，是户外临时供电、发电机组输出端口、移动配电接驳单元的核心防护与定位部件。在工程现场实际应用中，这类大电流接插件常暴露在户外扬尘、临时降雨、设备拖拽振动的复杂工况下，端盖首先承担的是插座非接驳状态下的密封防护作用，避免沙尘、水汽侵入插座铜件接触间隙，防止接触电阻升高引发的接头发热、绝缘失效问题。

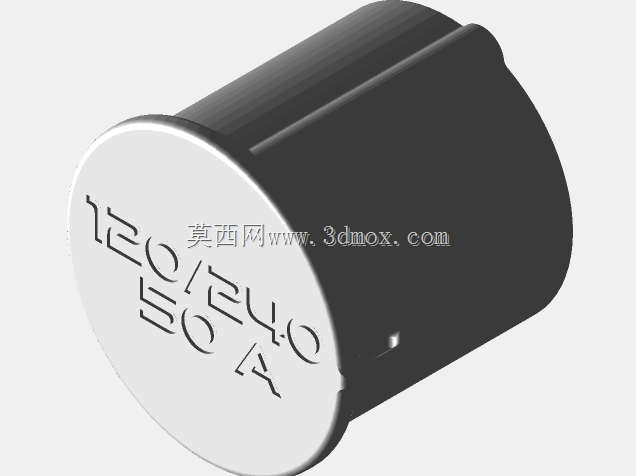

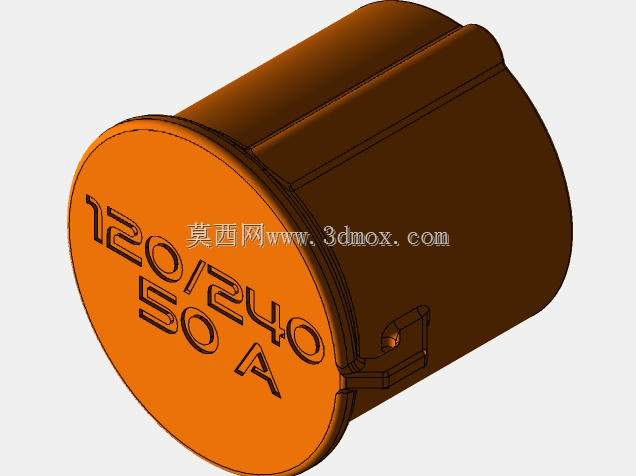

　　从结构设计逻辑来看，端盖采用圆柱桶形包覆结构，整体轮廓与插座本体的安装凸缘完全匹配，侧壁设置的轴向加强筋并非装饰结构，而是对应插座本体的锁止卡槽导向位，当端盖扣合到位后，加强筋嵌入卡槽周向限位，避免户外大风、设备搬运震动导致端盖意外脱落。端盖正面采用下沉式字符压印设计，将额定电压、电流参数直接成型在端盖端面，相比粘贴标识的方案，不会因长期紫外线照射、油污侵蚀出现标识脱落，现场运维人员无需凑近查看接插件参数，远距离即可识别端口规格，避免错插不同电压等级的负载引发设备烧毁事故。

　　扭曲锁结构的配合精度是这款端盖设计的核心考量，不同于普通插拔式插座的端盖仅需覆盖端口即可，扭曲锁插座依靠旋转卡合实现接插件的机械锁止，端盖内侧的卡扣结构需要与插座锁止槽的行程完全匹配，扣合后旋转约30度即可实现锁止，解锁时反向旋转即可拔出，操作力度控制在单手握持即可完成的范围，兼顾锁止可靠性与现场操作便捷性。考虑到不同品牌同规格插座的锁止槽尺寸存在细微公差，端盖的卡扣配合面预留了0.2mm的适配间隙，不会出现过紧卡滞或者过松松脱的问题，能够适配绝大多数同规格的工业级扭曲锁插座。

　　安装边界方面，端盖的外径与插座安装面板的凸缘外径保持一致，不会突出面板过多影响相邻端口的插拔操作，端盖的轴向深度刚好覆盖插座的外露铜件部分，扣合后端面与插座面板基本齐平，在设备堆叠运输、线缆拖拽过程中不会被外物勾挂脱落。端盖侧壁预留的挂耳结构，可通过细尼龙绳将端盖与插座本体连接，避免端盖取下后随意放置丢失，这一细节设计在户外移动供电场景中实用性极强，现场作业人员接驳线缆时无需专门找位置放置端盖，解开锁止后自然垂挂在插座旁，作业完成后可直接扣合复位。

　　从材质适配的角度，这类端盖通常采用耐候性工程塑料注塑成型，能够在-30℃到70℃的环境温度范围内保持结构韧性，不会因低温脆裂、高温软化，长期暴露在户外紫外线环境下也不会出现明显的老化粉化问题。端盖与插座接触的边缘位置设置了一圈微凸的密封筋，扣合后密封筋紧贴插座端面，能够阻挡大部分飞溅雨水与扬尘进入插座内部，虽然达不到工业防水连接器的IP等级，但完全满足户外临时供电场景的日常防护需求，在发电机组户外施工、房车营地供电、临时展会配电等场景中，这类端盖的存在能够大幅降低插座的维护频次，延长接插件的整体使用寿命。

　　在结构建模过程中，需要重点关注卡扣位置的脱模角度，以及字符压印的深度控制，字符深度控制在0.3mm即可，过深会导致端盖正面出现缩痕，影响外观平整度，过浅则标识辨识度不足。侧壁加强筋的厚度需要控制在主体壁厚的0.6倍左右，避免注塑过程中出现缩水缺陷，同时保证加强筋的结构强度，在频繁扣合、旋转操作的情况下不会出现筋位断裂的问题。
