12KBTU分体式空调内外机组结构

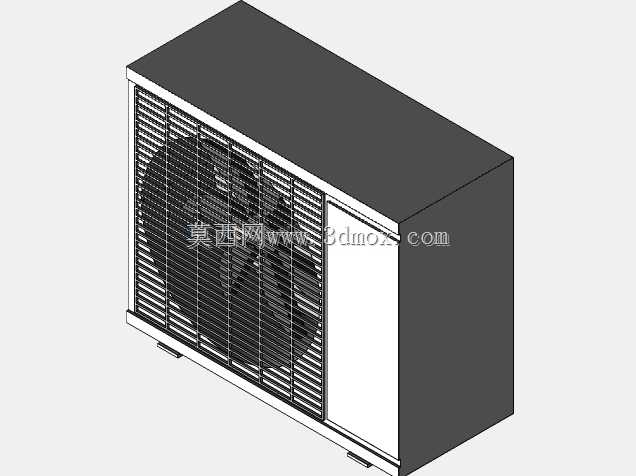

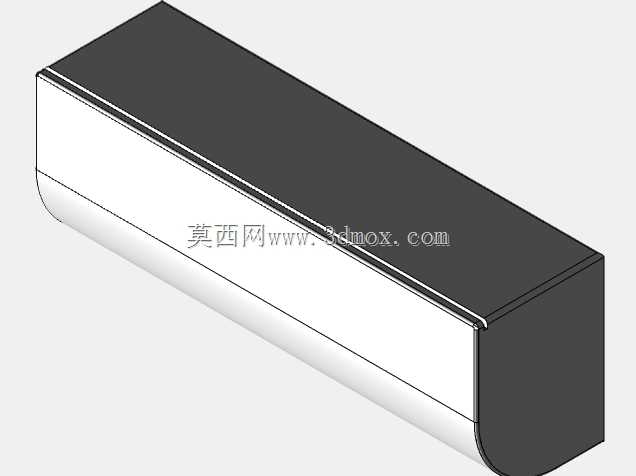

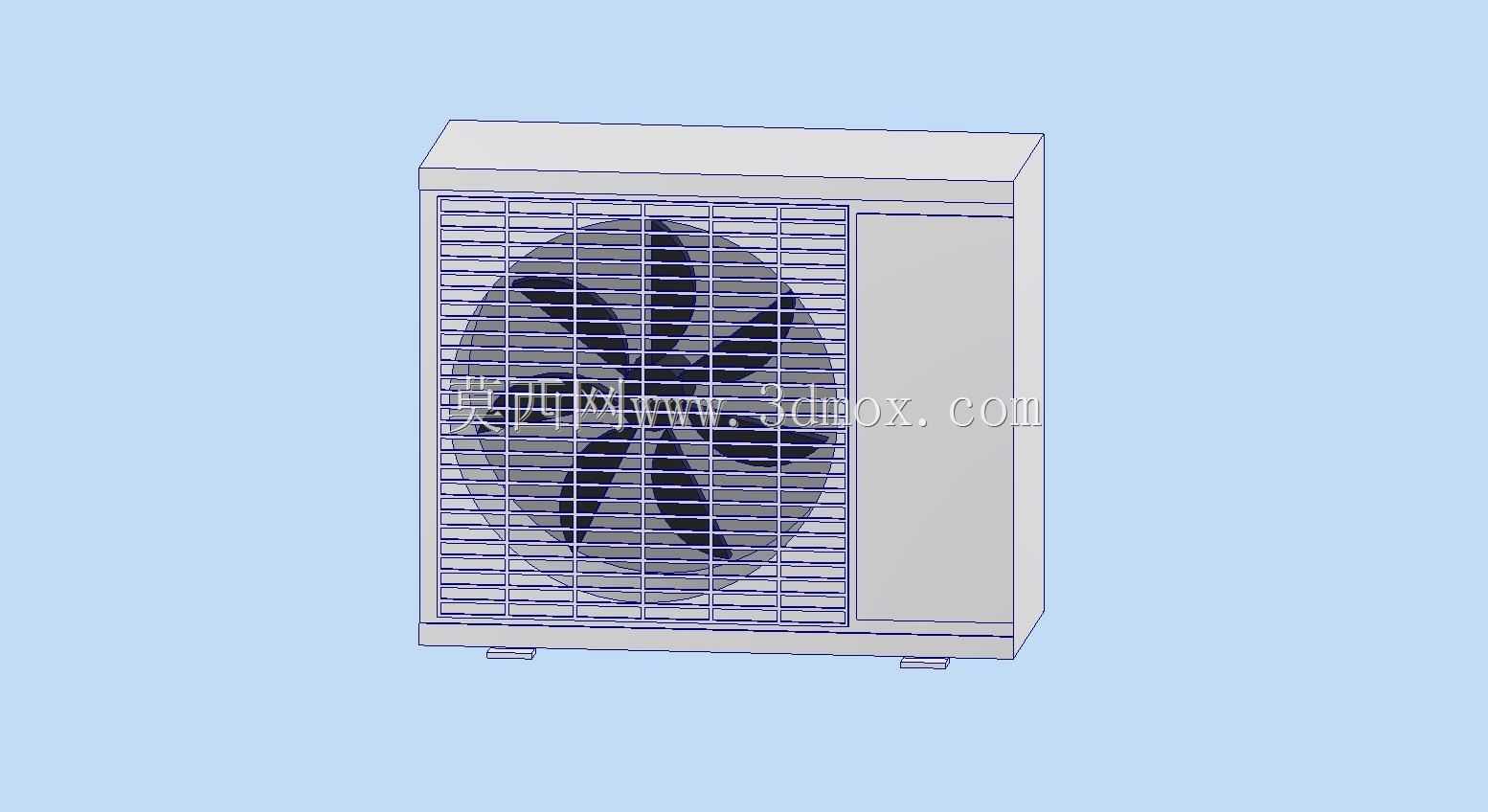

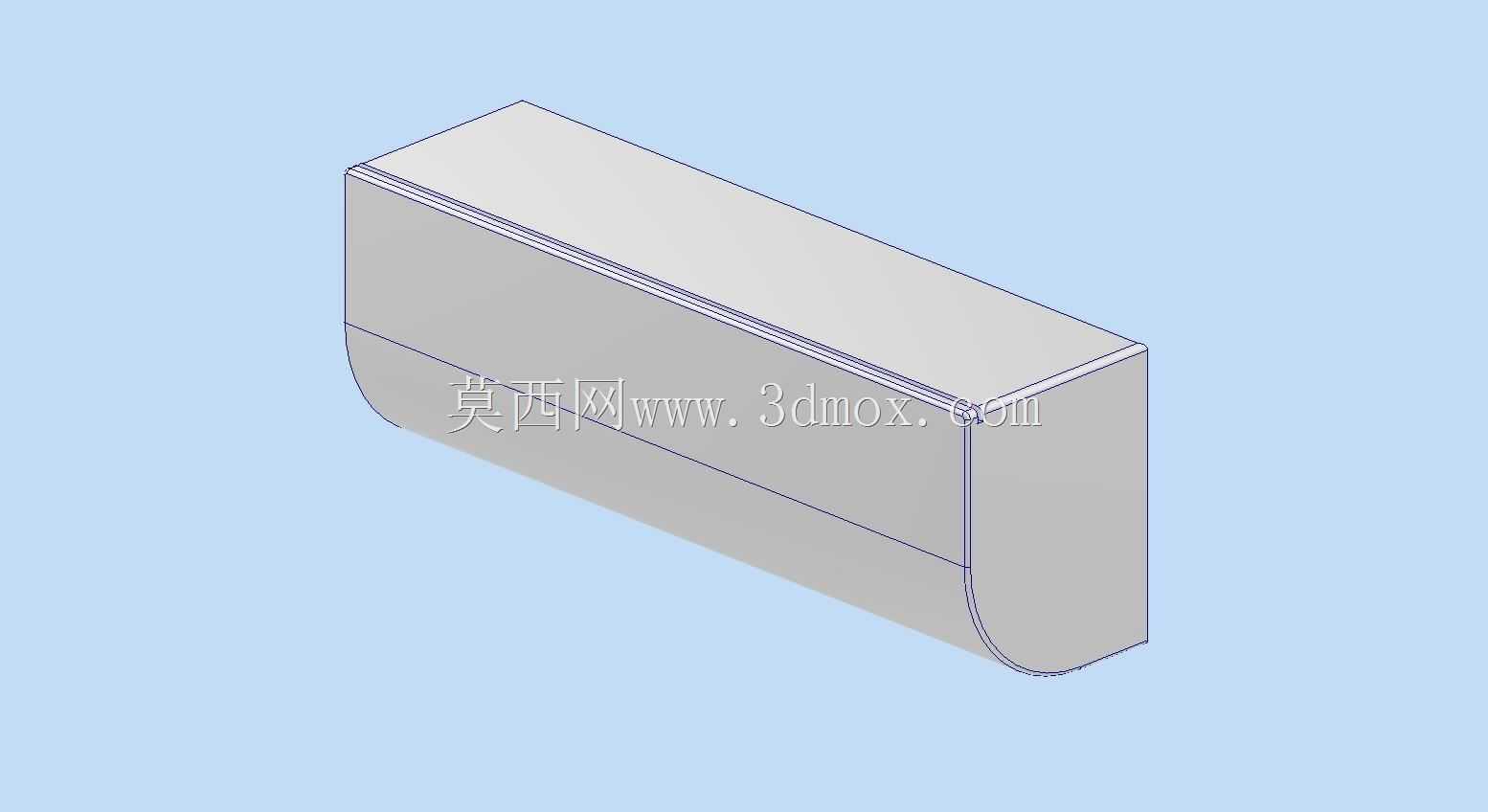

这套12K BTU规格的小型分体式空调机组三维结构，覆盖室外侧换热送风单元与室内侧末端单元的完整形态还原，建模过程中优先对齐家装、小型商用空间的暖通设备选型与安装校核需求，可直接用于机房配套、临街商铺、小户型住宅等场景的设备布局干涉校验。从实际工程落地角度看，这类小冷量分体机组的核心约束集中在安装边界与气流组织两个维度，建模时先锁定室外机的安装基准面：机组本体尺寸为高22.125英寸、宽26.563英寸、深11.1875英寸，预留安装空间时不能直接套用本体尺寸，需在背部预留至少150mm的换热进风间隙，正面出风侧要避开墙体遮挡与绿植直吹区域，左侧预留管路接驳操作空间，右侧预留电控检修位，底部支架的承重点位要匹配机组底脚的固定孔位，避免现场打孔错位。室外机的轴流风叶采用七叶曲面造型，建模时还原了叶尖的小角度切角设计，该结构可降低高转速下的叶尖涡流噪音，配合外围的竖向格栅防护网，既避免异物触碰风叶，又能规整出风气流方向，格栅的筋条间距控制在12mm以内，符合外露旋转部件的安全防护要求。机组侧面的封闭腔体为压缩机与冷媒管路容纳区，建模时区分了钣金外壳的折弯壁厚与内部安装支架的层级，可直观呈现压缩机的减震垫布置、冷媒管的弯管走向，方便管路设计人员校核管路与钣金的间隙，避免运行震动产生碰管异响。室内机尺寸为高11.25英寸、宽30.3125英寸、深8.75英寸，属于壁挂式安装的常规厚度，建模时还原了进风格栅与出风导风板的活动结构，安装位置需避开床头直吹区域，底部距离地面高度建议控制在2.2米至2.6米之间，兼顾送风覆盖范围与日常清洁操作。整套模型的结构拆分遵循实际装配逻辑，钣金件的折弯止裂口、螺丝固定柱、管路穿舱的密封胶圈位置均有对应体现，结构工程师可基于该模型快速对接安装支架的受力校核、管路走向的优化调整，施工人员也可通过三维视角提前预判穿墙孔的开孔位置、冷媒管的弯曲半径，减少现场施工的返工概率。
