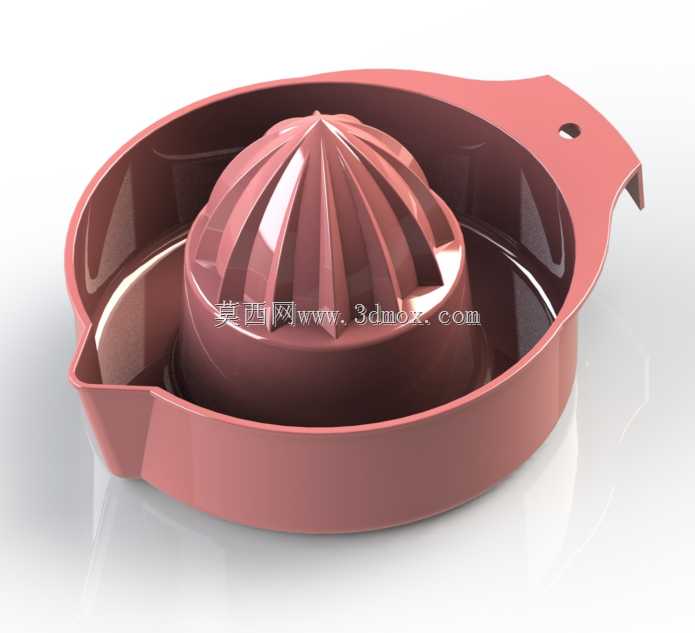

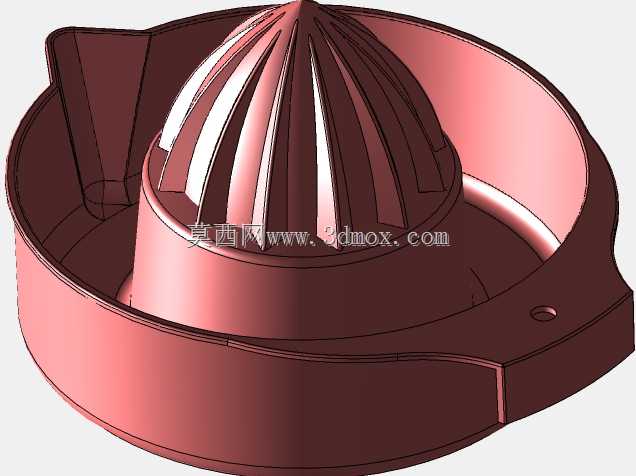

家用手动柑橘类水果榨汁挤压器结构

该手动榨汁挤压器主要面向家庭厨房、饮品小店、户外野餐等轻量使用场景，用于橙子、柠檬、西柚等柑橘类水果的取汁作业。整体采用一体化塑料结构，没有额外装配零件，使用后可直接冲洗，维护成本低。中心凸起的锥状榨汁头表面布置多道径向筋条，工作时将半颗水果切面向下扣在锥头上，通过手掌按压并旋转果实，筋条嵌入果肉间隙并破坏囊胞，果汁沿锥面汇入外围环形集汁槽。锥头根部与底盘之间保留连续过渡圆角，既降低应力集中，也避免果渣在死角堆积。外圈环形槽承担导流与暂存功能，一侧设置带导流口的倾倒结构，倒汁时液流集中，不易沿外壁滴落；另一侧保留较宽握持边，便于旋转施压时稳定托住器具。底盘外缘做局部加厚并形成低矮挡墙，能够限制果汁外溢，同时提高放置时的抗倾覆能力。盘面小孔用于果籽或粗渣拦截，孔径经过取舍，既要保证汁液通过，又要减少种子进入集汁区。从结构设计思路看，该件优先考虑注塑成型可行性：主体壁厚尽量均匀，筋条厚度小于主壁，防止缩痕；拔模方向明确，凸起筋条和外圈侧壁均适合直接脱模。底部轮廓平整，可稳定放置于台面，不需要额外支撑脚。外形边界以圆形底盘为基础，局部延伸出导流嘴和握持区，占用台面尺寸紧凑，适合小厨房收纳。安装方面不存在机械接口，重点在于与容器、杯口或台面的配合边界：导流嘴宽度适合常见杯口，底盘高度足以形成集汁容积，握持边厚度兼顾手感与刚性。实际使用中，按压载荷会集中在锥头根部，因此该区域通过连续圆弧和放射筋增强承载能力，避免长期受力后开裂。集汁槽深度控制在适量范围，过深会增加清洗难度，过浅则容易在旋转榨汁时溢出。表面筋条间距兼顾榨汁效率与果肉残留，较密筋条可提高破碎效果，但会增加清洁阻力。该模型可作为厨房小工具结构验证、注塑件壁厚分析、人机交互握持设计以及食品接触类塑料产品开发的参考对象。
