手摇式胡椒研磨器结构设计方案

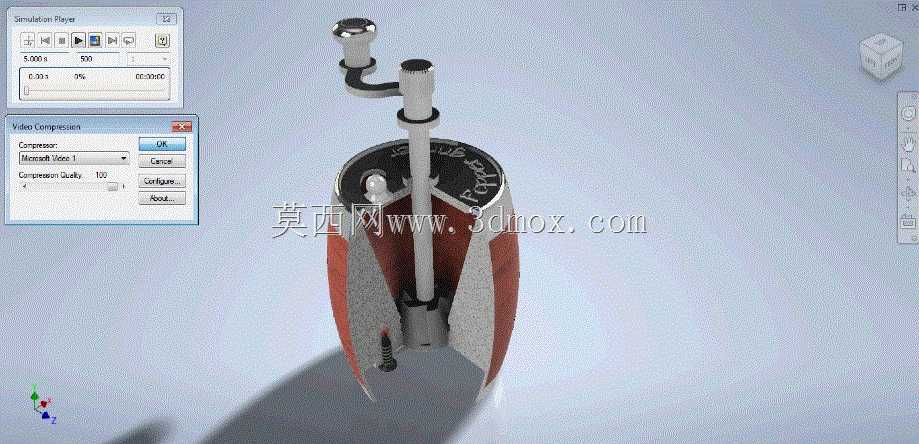

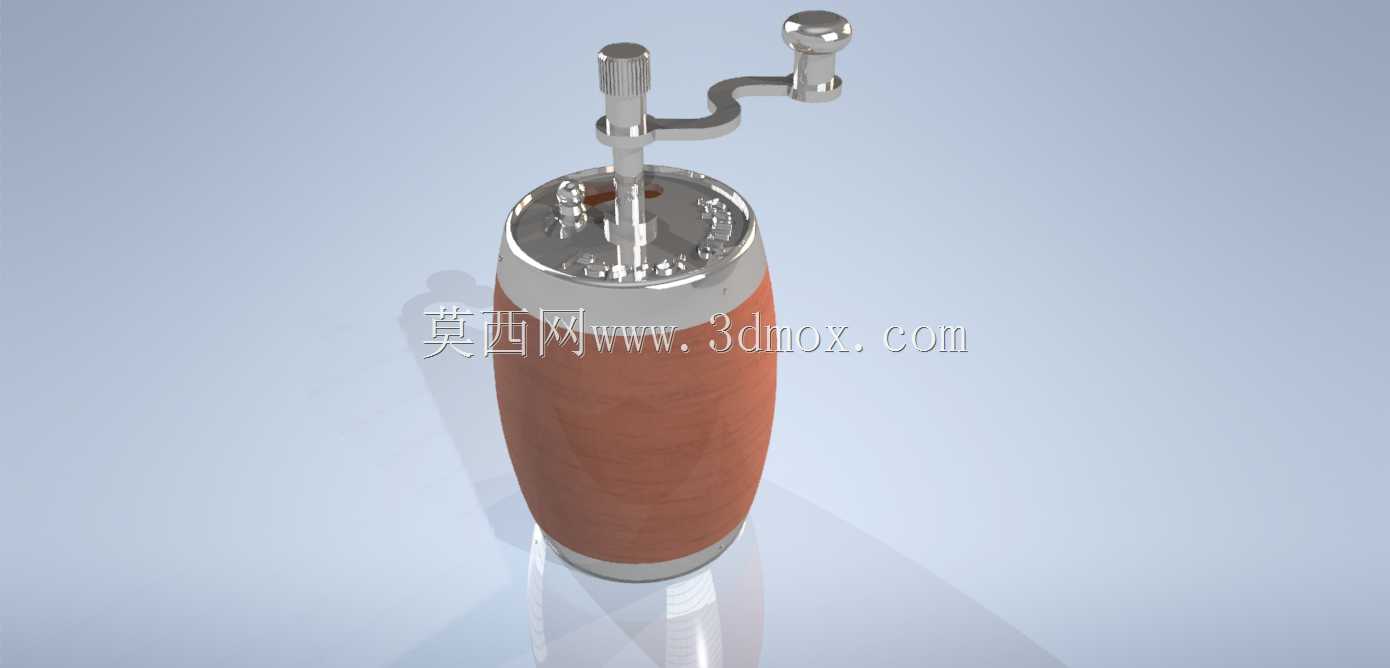

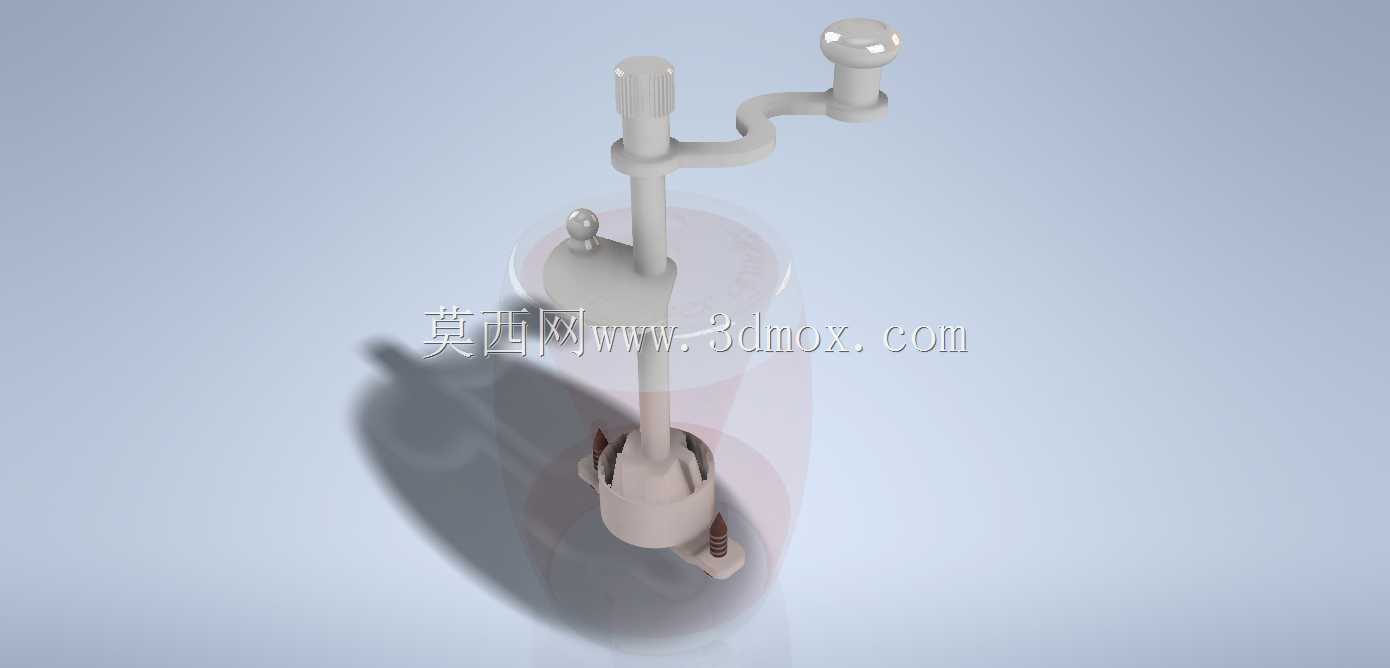

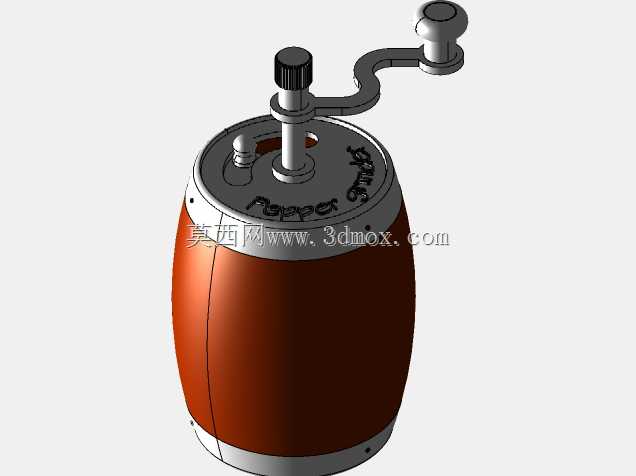

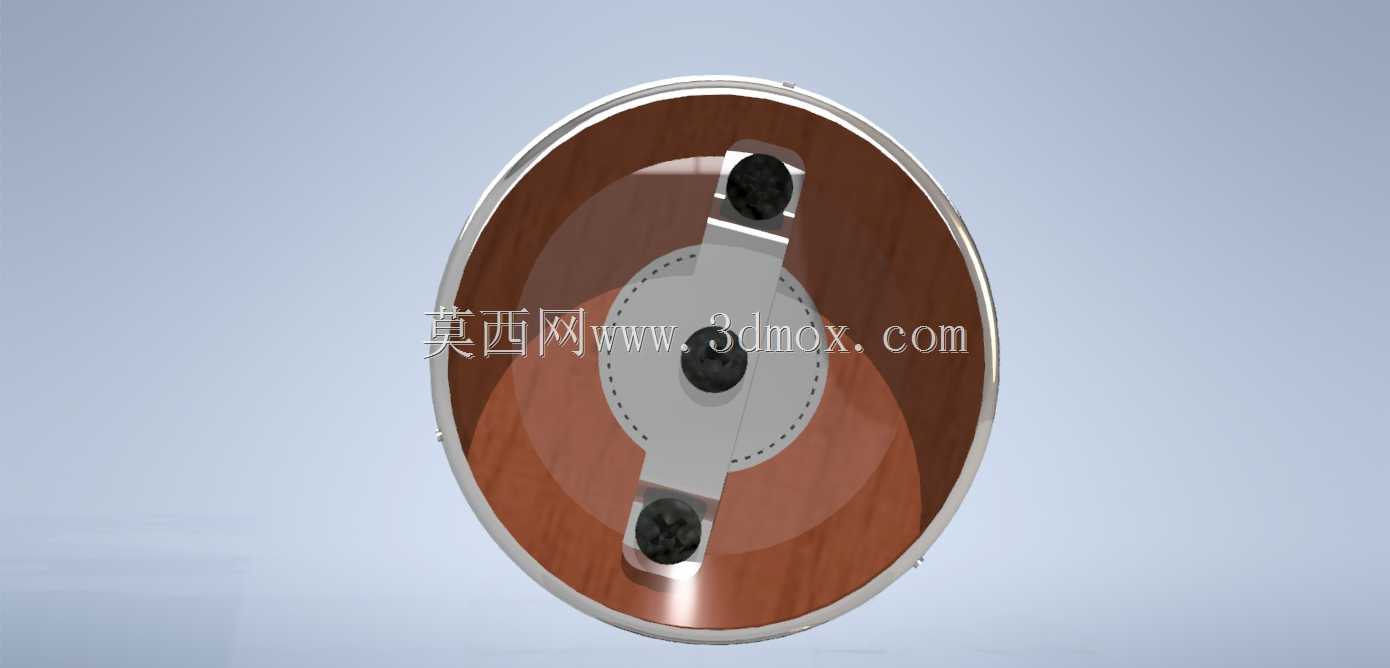

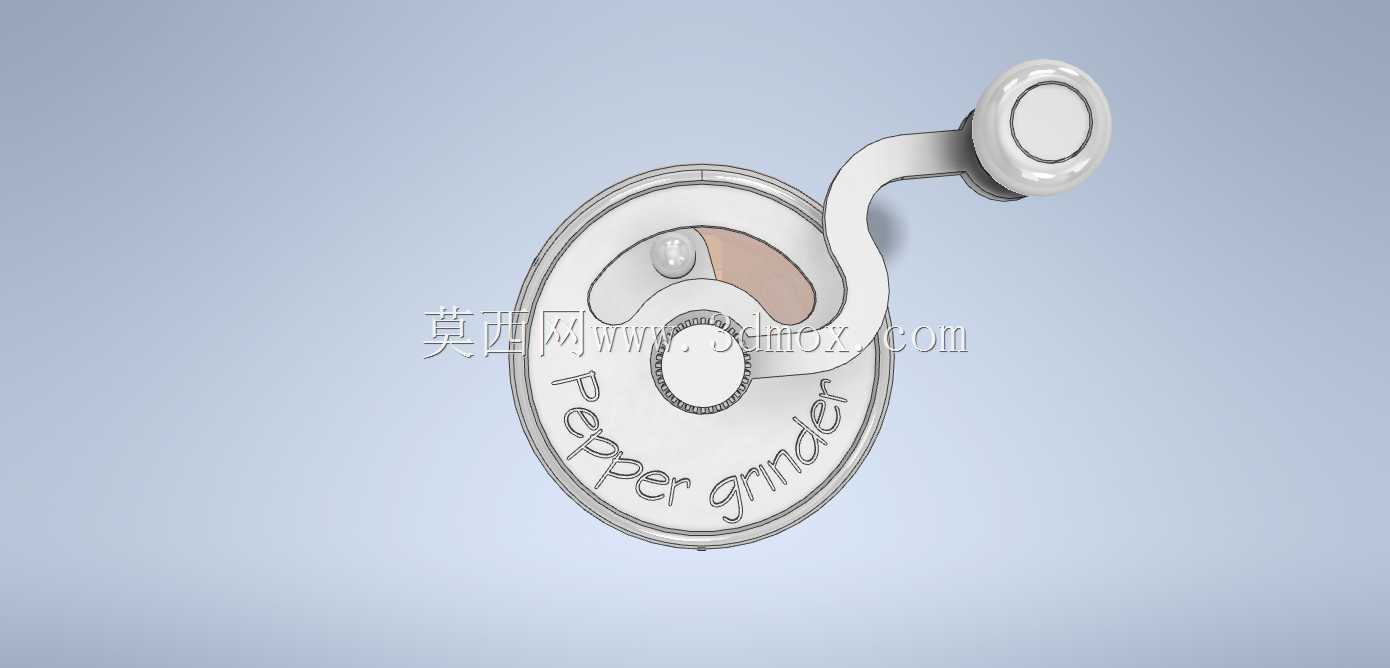

该手摇式胡椒研磨器的结构设计，核心围绕家用厨房场景的现磨调味需求展开，区别于电动研磨设备，无需供电即可完成胡椒粒的破碎研磨，适配家庭餐桌、户外露营等无供电场景的使用需求，整体结构可拆分为外壳容纳腔、手摇传动组件、研磨执行组件三个核心模块，各模块间通过轴系定位与卡扣结构完成装配，无需额外专用工具即可完成日常拆装与内部清洁。从实际使用逻辑来看，上部的摇柄输入扭矩后，通过竖直布置的传动长轴将扭矩传递至底部的研磨芯组件，研磨芯采用锥面配合结构，动磨芯随长轴同步转动，定磨芯固定在外壳下部的出料位置，二者之间的间隙可通过上部的调节旋钮进行微调，以此适配不同粗细度的胡椒粉产出需求，间隙调小时研磨出的粉体更细腻，适合汤品调味，间隙调大时产出的颗粒更粗，适合煎烤肉类的表层调味。外壳采用对称的分体式造型，既承担内部胡椒粒的存储容纳功能，也作为握持受力的部位，两侧的弧面造型贴合手部握持的弧度，转动摇柄时手部可稳定握持外壳，不会出现跟转的情况；外壳上部预留投料口，可直接填入干燥的胡椒粒，单次装填量可满足普通家庭一周左右的使用需求，无需频繁补料。设计过程中优先考虑了传动件的受力合理性，长轴与上下定位孔之间采用小间隙配合，既保证转动过程无明显卡滞，也可避免长轴径向晃动导致研磨芯偏磨，摇柄与长轴的连接位置采用扁位定位，可传递足够的扭矩，不会出现摇柄空转的问题；底部出料口做了扩口导向，研磨完成的胡椒粉可直接从出料口落出，不会在壳体内部残留堆积。整体安装边界紧凑，整体高度适配普通家用橱柜的储物格高度，横向最大宽度小于成年人手掌宽度，放置在餐桌或厨房台面上不会占用过多操作空间，所有外露结构均做了圆角过渡，不存在尖锐棱角，日常使用过程中不会划伤手部。研磨芯位置做了耐磨设计，长期使用后磨损量极小，可长期保持稳定的研磨间隙，不会出现使用一段时间后研磨粗细不均的问题，各连接位置的卡扣结构反复拆装也不会出现松脱，整体结构可靠性完全满足家用器具的长期使用要求。
