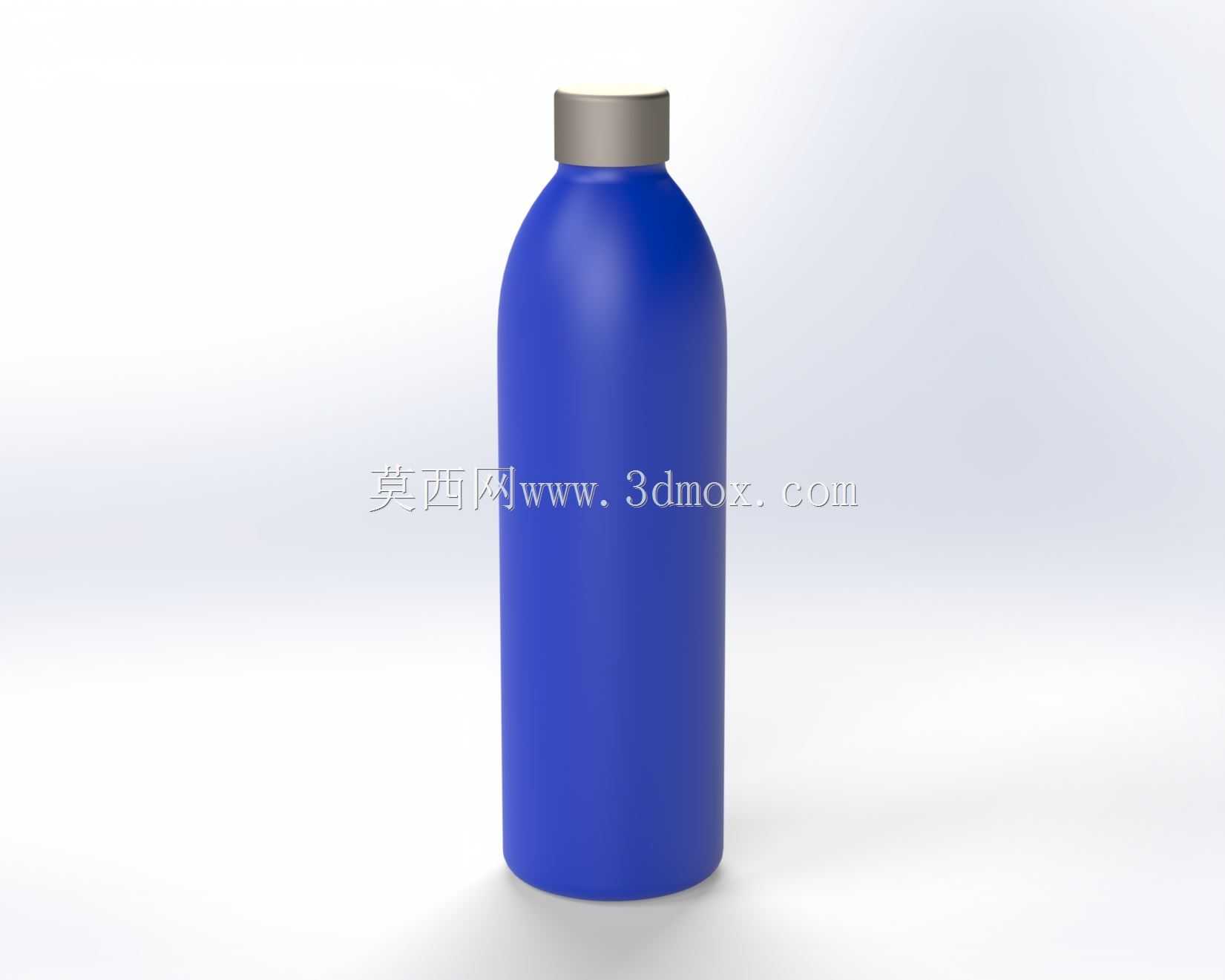

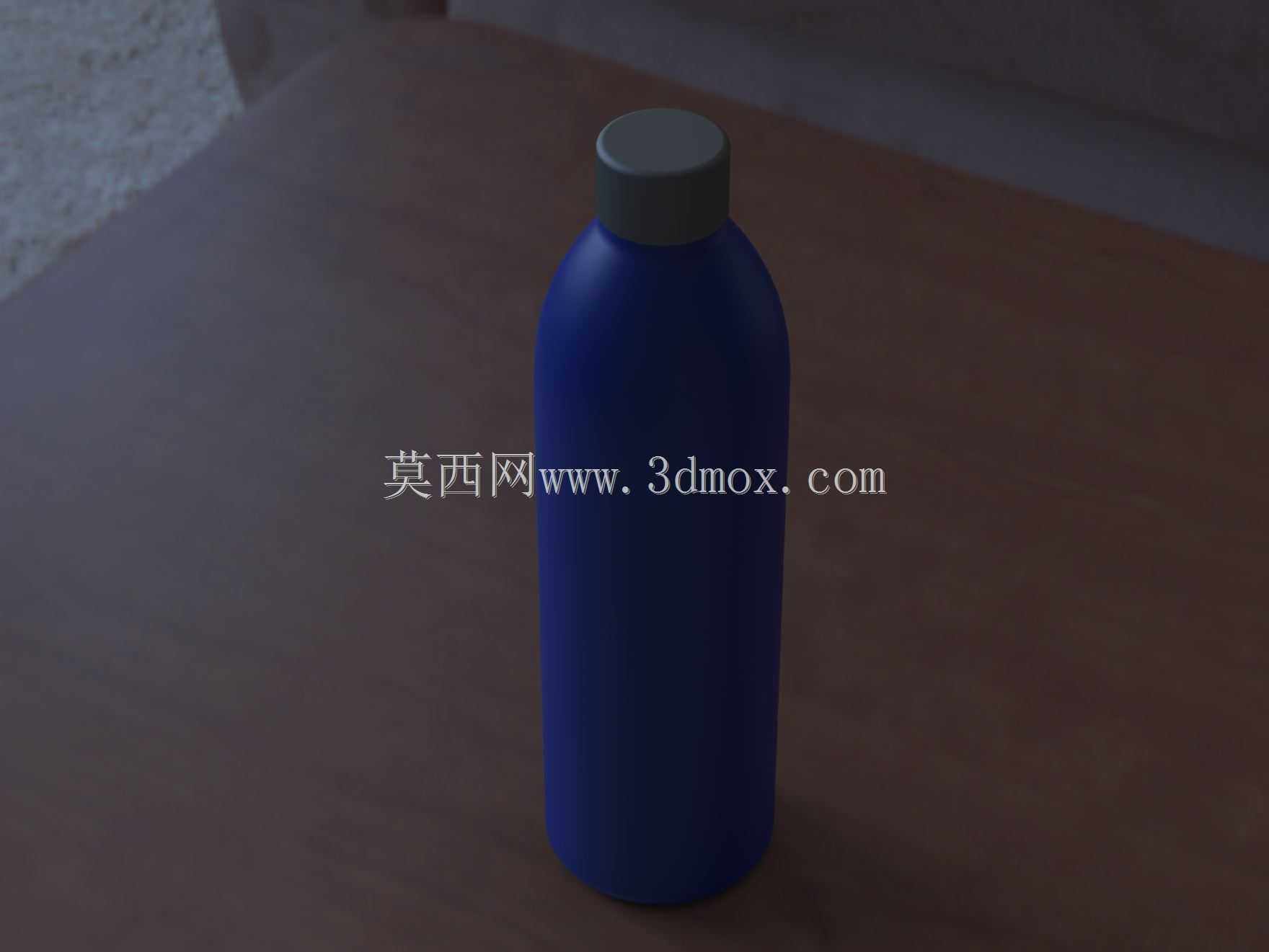

哑光蓝便携金属饮用水瓶外观结构设计

日常接触的便携饮用水瓶，看似结构简单，实际在建模阶段要兼顾握持手感、密封可靠性、堆叠适配性多方面的工程需求，不能只追求外观视觉效果。这款瓶身采用收肩圆弧过渡设计，从瓶身最大直径处平缓收窄至瓶口螺纹段，没有生硬的折角，一方面能降低吹塑或者冲压成型过程中的应力集中问题，避免批量生产时出现转角处壁厚不均、易开裂的缺陷，另一方面圆弧曲面在做表面喷涂或者阳极氧化处理时，能让漆面或者氧化层附着更均匀，不会出现折角位置积漆、色差的问题。瓶身主体做了微弧直筒设计，没有额外的防滑凸棱，靠哑光表面的摩擦系数保证握持稳定性，这种设计能最大化降低模具加工难度，瓶身主体的脱模斜度控制在0.5度以内，既方便生产脱模，也能保证瓶身贴标时标签能完全贴合曲面，不会出现边缘起翘的问题。瓶口采用标准的细牙螺纹设计，和常见的旋盖尺寸兼容，不需要单独开配套的瓶盖模具，能大幅降低配套零部件的采购成本，螺纹段下方做了一圈0.3mm的凸台，作为瓶盖密封垫圈的压紧限位，拧紧瓶盖时垫圈被挤压到凸台位置就能形成可靠的线密封，哪怕瓶内盛装带气压的碳酸类饮品，也不会出现漏液的问题。瓶底做了内凹的圆弧底设计，内凹深度控制在5mm左右，一方面能让瓶子放置在平面上时更稳定，不会因为底面轻微变形就出现晃荡的问题，另一方面内凹结构能提升瓶底的结构强度，装满液体堆叠存放时，瓶底能承受上层箱体的压力，不会出现鼓底导致放置不稳的情况。建模阶段做曲面构建时，要特别注意瓶肩和瓶身、瓶身和瓶底的G2连续，不然渲染出来的曲面会有明显的折痕，视觉质感会大打折扣，同时要提前预留好表面处理的厚度余量，比如做阳极氧化的话膜厚大概在10微米左右，建模时要把这个厚度偏移进去，避免后期做装配干涉检查时出现尺寸偏差。这类瓶型除了用来装饮用水，也可以适配日化类的洗护用品分装、户外便携储水等场景，整体尺寸控制在常规背包侧袋的适配范围内，直径不超过70mm，整体高度不超过220mm，能兼容绝大多数日常携带的收纳空间，不需要额外设计专用的收纳位。做结构校验的时候，还要考虑满液状态下的跌落性能，瓶身壁厚从底部到肩部做渐变处理，底部壁厚稍厚，肩部位置因为有圆弧过渡做应力分散，壁厚可以适当减薄，既控制整体重量，也能保证跌落时不会出现开裂漏液的问题。
