螺旋纹理手持圆柱容器外观结构设计

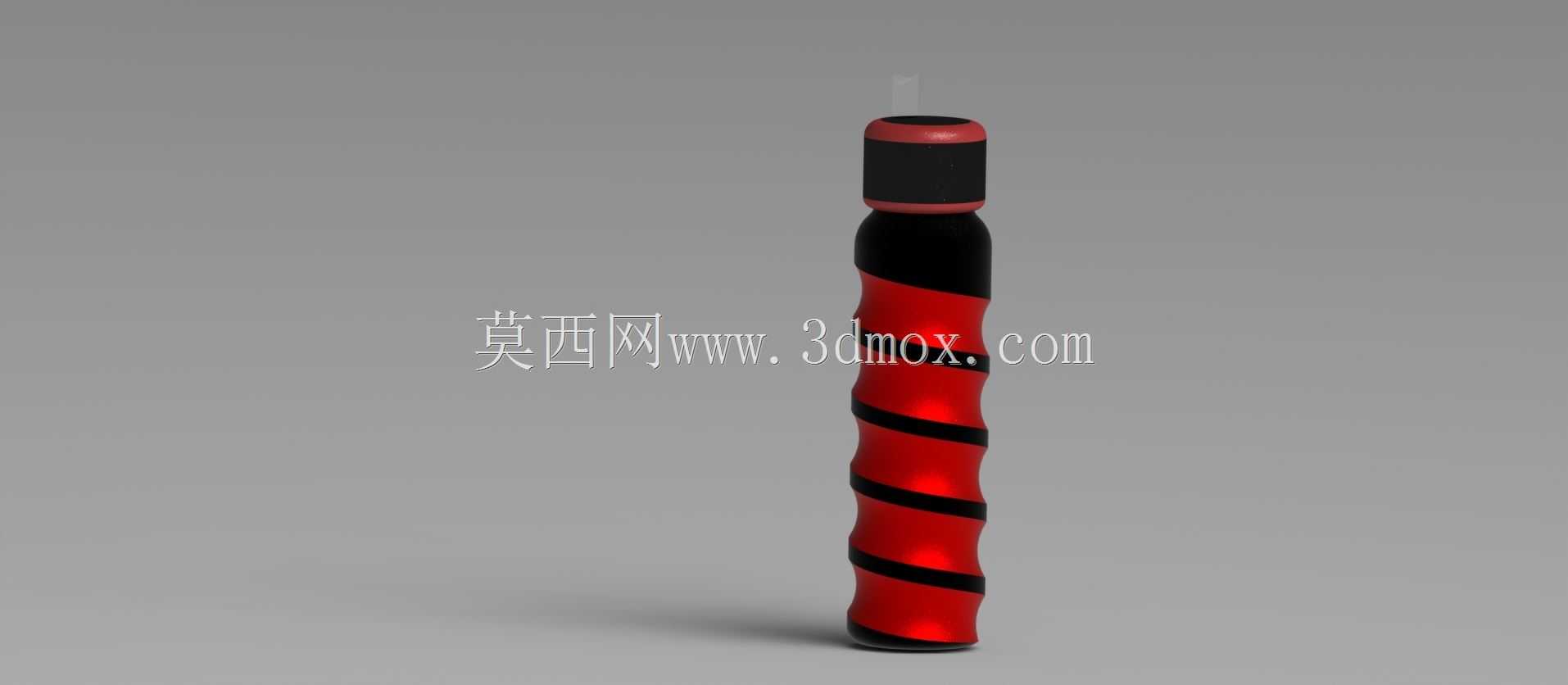

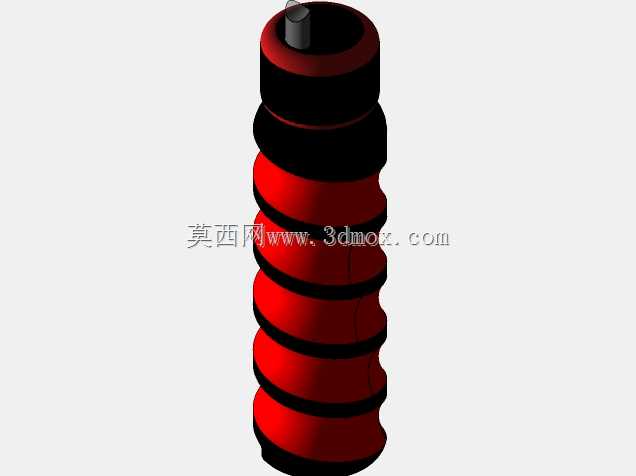

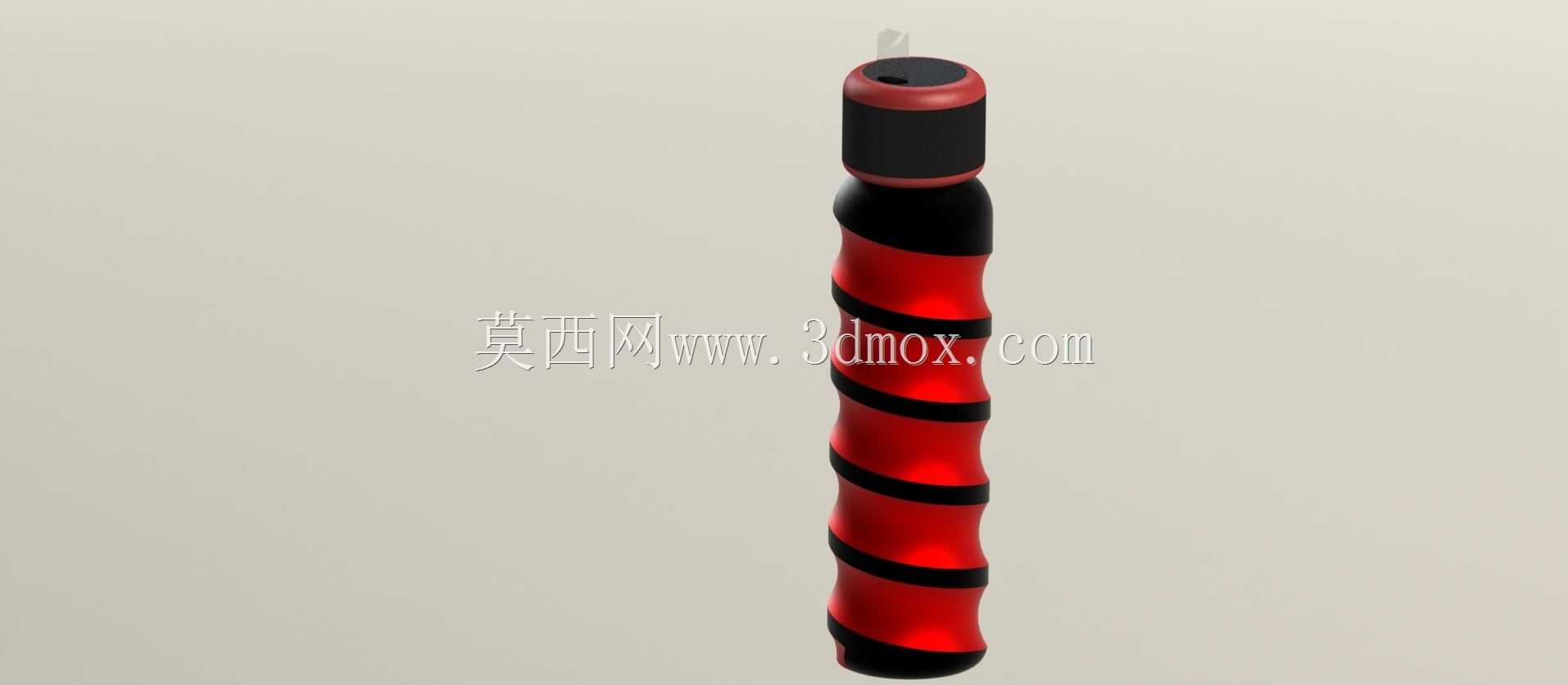

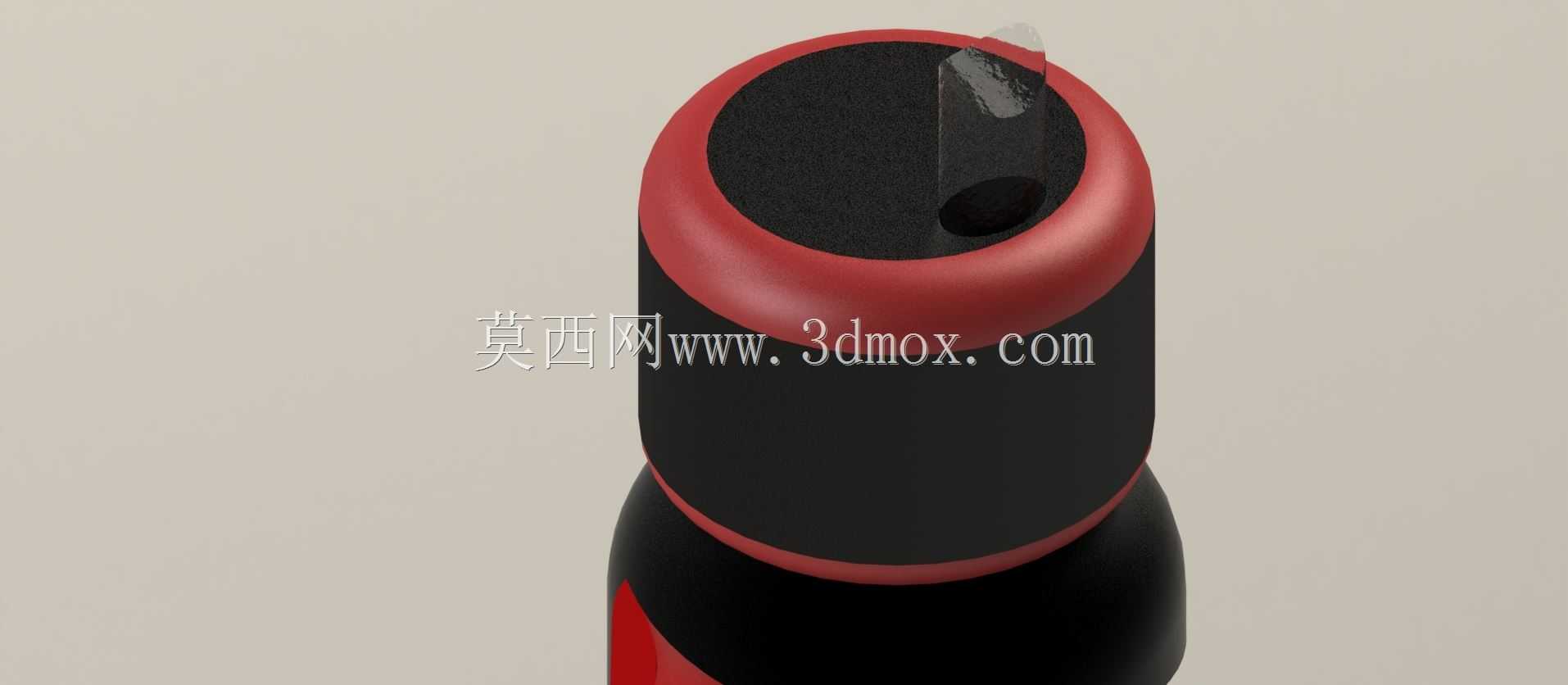

这类带螺旋纹理的手持圆柱容器，日常多应用在便携饮品包装、小型手持洗护产品分装、运动补给盛装场景中，核心用途是为使用者提供握持摩擦力充足、辨识度高的盛装载体，避免光滑圆柱瓶身沾水或沾汗后出现滑脱问题。从结构设计层面看，瓶身整体采用等径圆柱为基础基体，外表面环绕的螺旋凸棱并非单纯装饰结构，每道凸棱的凸起高度控制在1.2mm-1.8mm区间，螺旋升角匹配成年人手掌自然握持时的指缝倾斜角度，当使用者单手握持时，四指可自然卡入螺旋棱的间隙中，无需刻意发力就能获得足够的静摩擦力，即便瓶身表面附着冷凝水或汗液，也能稳定持握不易滑落。设计过程中，螺旋曲线的搭建是核心环节，没有直接采用常规等距螺旋线做扫掠，而是根据成年人手部握持的受力分布，调整了不同高度位置的螺旋线导程：瓶身中下部对应四指握持区域的导程收窄至28mm，匹配普通人四指并拢时的指节间距，瓶身上部靠近瓶盖的区域导程放宽至45mm，避免靠近瓶口位置的凸棱硌到虎口位置。瓶身顶部的瓶盖采用双层限位结构，外层是和瓶身螺旋纹理配色呼应的装饰圈，内层是标准螺纹配合面，和瓶口的外螺纹做间隙配合，密封面预留0.3mm的硅胶垫圈安装槽，满足日常盛装液体的密封要求，不会出现渗漏问题。整体外形的径向最大尺寸控制在32mm，刚好适配绝大多数成年人的手掌握持围度，轴向总高度控制在160mm，装满内容物后的整体重量不超过220g，长时间单手持握也不会产生明显的负重感。安装边界层面，这类瓶体可适配常规口径的便携杯套、自行车水壶架，瓶身底部做了1.5mm的内凹平底结构，放置在光滑平面时不会因为底部边缘的加工圆角出现晃动，静置稳定性优于同尺寸的圆弧底瓶体。曲面建模过程中，螺旋凸棱和瓶身基体的衔接位置做了R0.8mm的圆角过渡，既避免尖锐棱边划伤手掌，也能减少注塑生产时的应力集中问题，降低成型后凸棱位置出现开裂的概率，同时过渡圆角也让瓶身的外观线条更流畅，不同配色的螺旋段视觉衔接更自然。
