管道安装式杯具固定托架结构设计

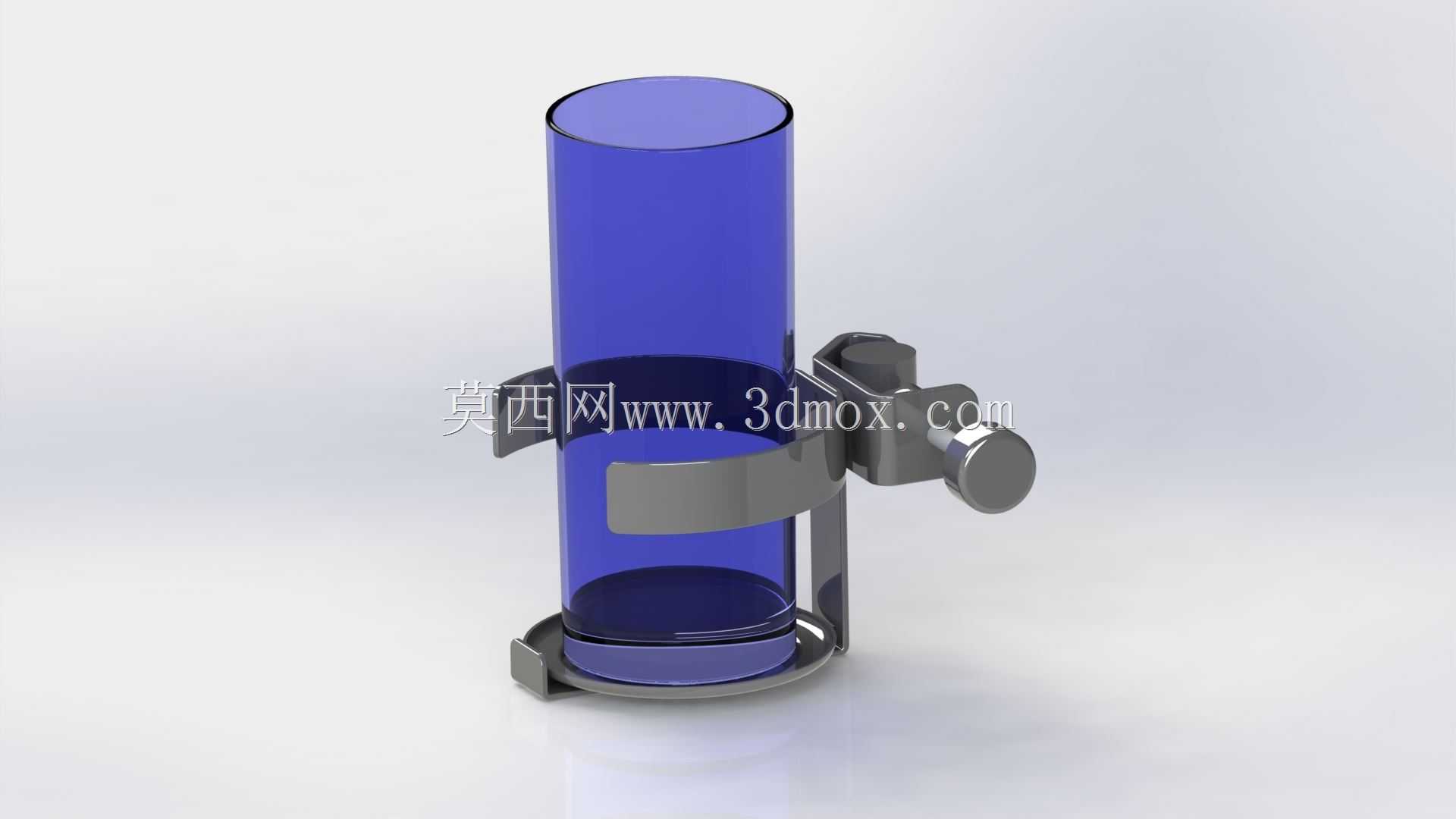

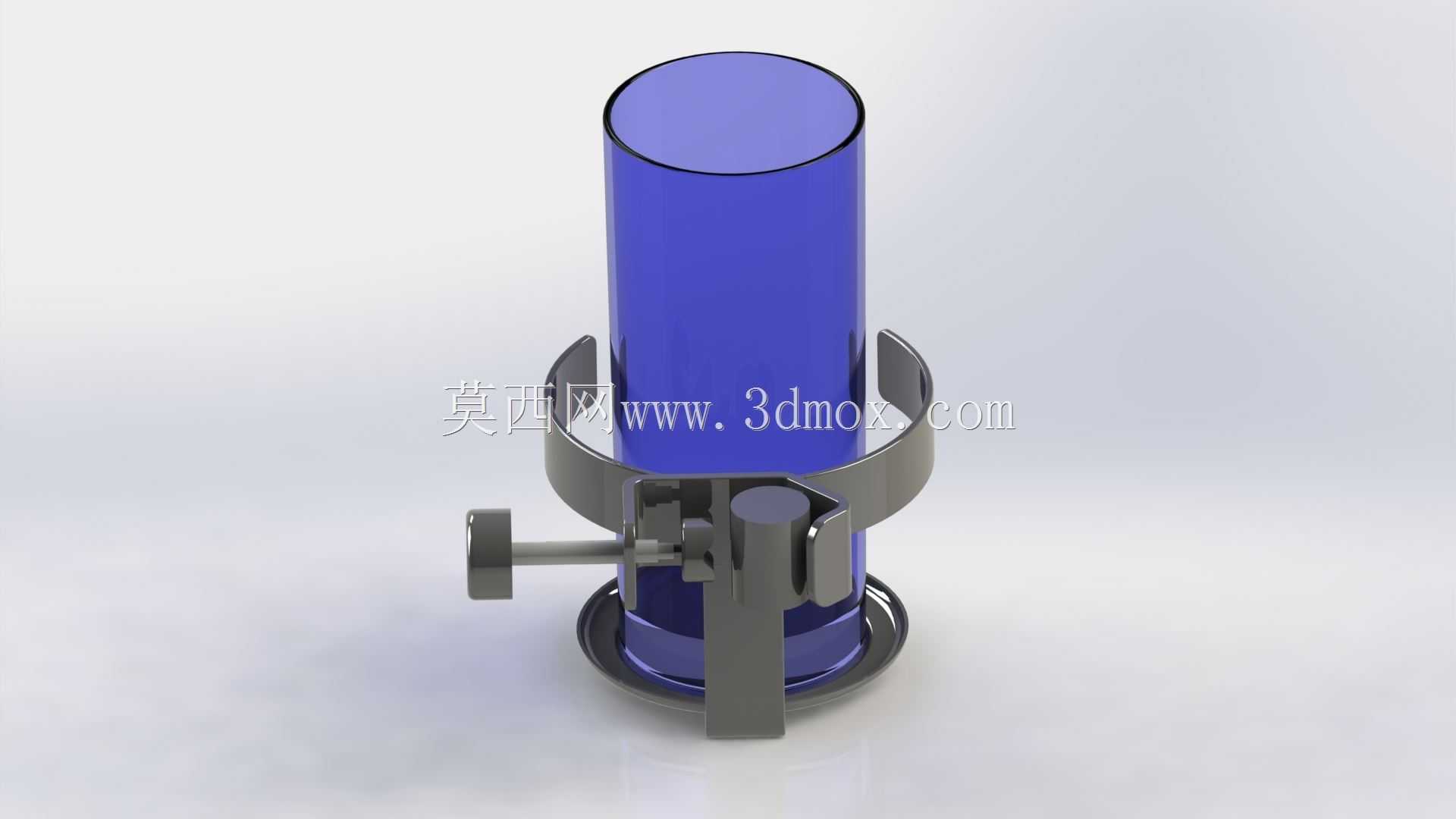

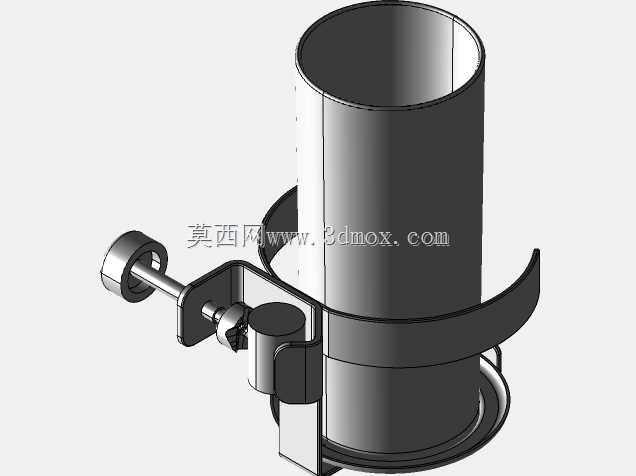

这款杯托主要面向需要在圆管杆件上固定饮品容器的场景设计，常见于实验室操作台旁的管路布设、工业设备操作工位的扶手侧装、医疗设备配套支架、休闲车船的扶手加装等场景，解决作业过程中水杯、玻璃瓶等圆柱类容器无固定放置位、容易倾倒泼洒的问题。从结构设计逻辑来看，整体采用环抱式夹持方案，适配直径30mm的标准圆管安装，安装侧采用快夹式锁紧结构，无需在管道上打孔焊接，通过侧面的旋钮锁紧件即可完成在管道任意位置的固定与位置调整，安装拆卸都十分便捷，不会对原有管道的表面防护层造成破坏。容器承载部分采用上下双段环抱托举结构，下部设置带承托边的底托圈，能够托住容器底部避免容器向下滑脱，中部设置两道弧形抱臂，从侧面对容器形成周向限位，防止容器在设备晃动、人员误碰时发生侧翻，整体可容纳的最大容器直径为85mm，能够覆盖常规的直身玻璃杯、塑料水杯、金属保温杯以及部分试剂瓶的尺寸范围。设计过程中充分考虑了不同使用场景的受力情况，抱臂与底托均采用圆弧过渡，没有尖锐棱角，避免取放容器时刮伤容器表面或者划伤操作人员，夹持管道的锁紧接触面做了防滑纹理处理，在设备存在小幅振动的工况下也不会出现沿管道下滑、转动移位的问题。材质选择上，承载与夹持结构均采用金属材质，保证长期使用的结构强度，不会因为长期承重出现塑性变形，表面做防锈处理，能够适应潮湿、有少量试剂溅洒的使用环境。在实际选型使用时，需要先确认安装位置的管道直径是否在适配范围内，安装时将锁紧结构卡在管道目标位置，拧紧侧面旋钮即可完成固定，放置容器时只需将容器从上方顺着抱臂的开口放入即可，取放过程无需额外操作，单手即可完成，十分适合操作人员双手需要频繁操作设备、需要就近放置饮品或小型试剂容器的工位使用，能够有效规整工位空间，避免容器倾倒带来的设备短路、试剂泼洒、文档浸湿等隐患。
