先锋DJ2000专业混音控制台结构设计

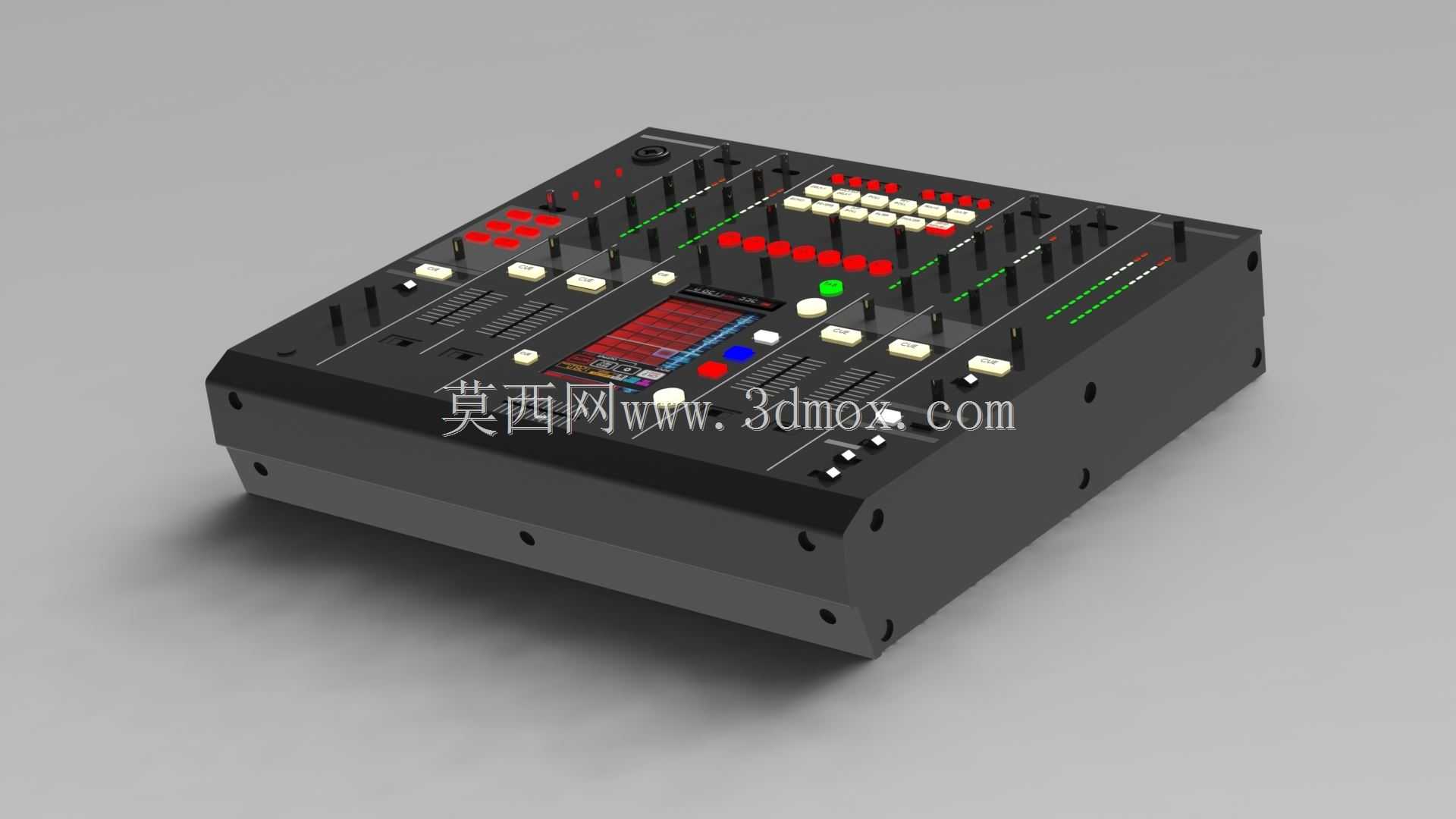

　　这款专业DJ混音控制台的三维结构设计，完全围绕现场演出、专业录音棚混音、商用酒吧驻场等高频使用场景展开，所有结构细节都贴合DJ实际操作的动作逻辑，没有多余的装饰性结构。从实际使用场景来看，这类设备常年放置在DJ台固定操作位，需要承受操作人员长时间的推子按压、旋钮旋转、按键快速敲击，甚至演出过程中手臂倚靠、线材拖拽的外力，因此整个壳体采用一体化钣金折弯加边角加强筋的结构设计，底部预留了12个M4规格的固定安装孔，既可以直接平放在标准DJ台台面上，也可以通过支架安装在标准19英寸设备机架上，安装边界完全适配行业通用的机架安装尺寸，设备整体高度控制在120mm以内，不会遮挡后方的打碟机、效果器等配套设备的操作视线。

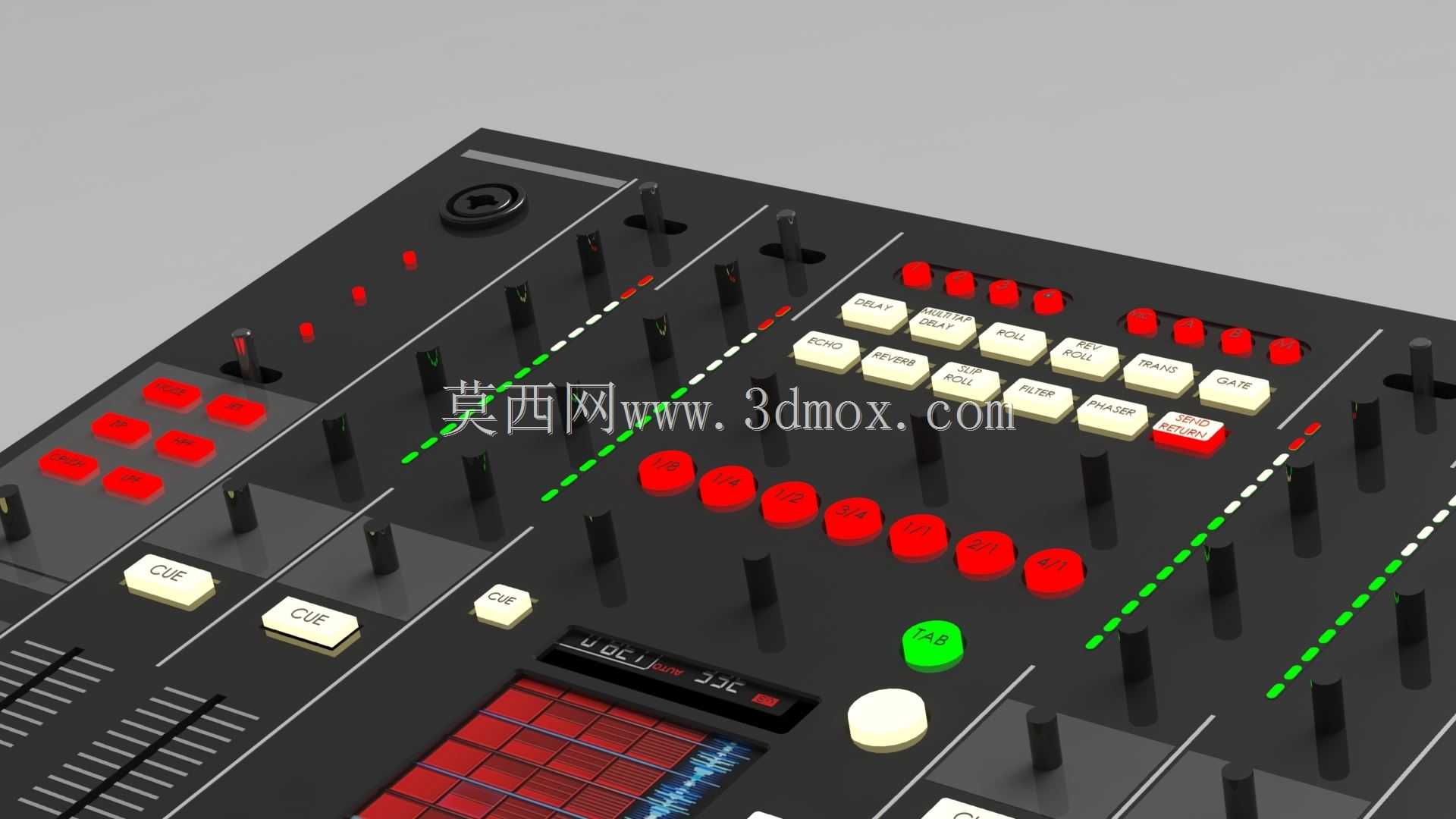

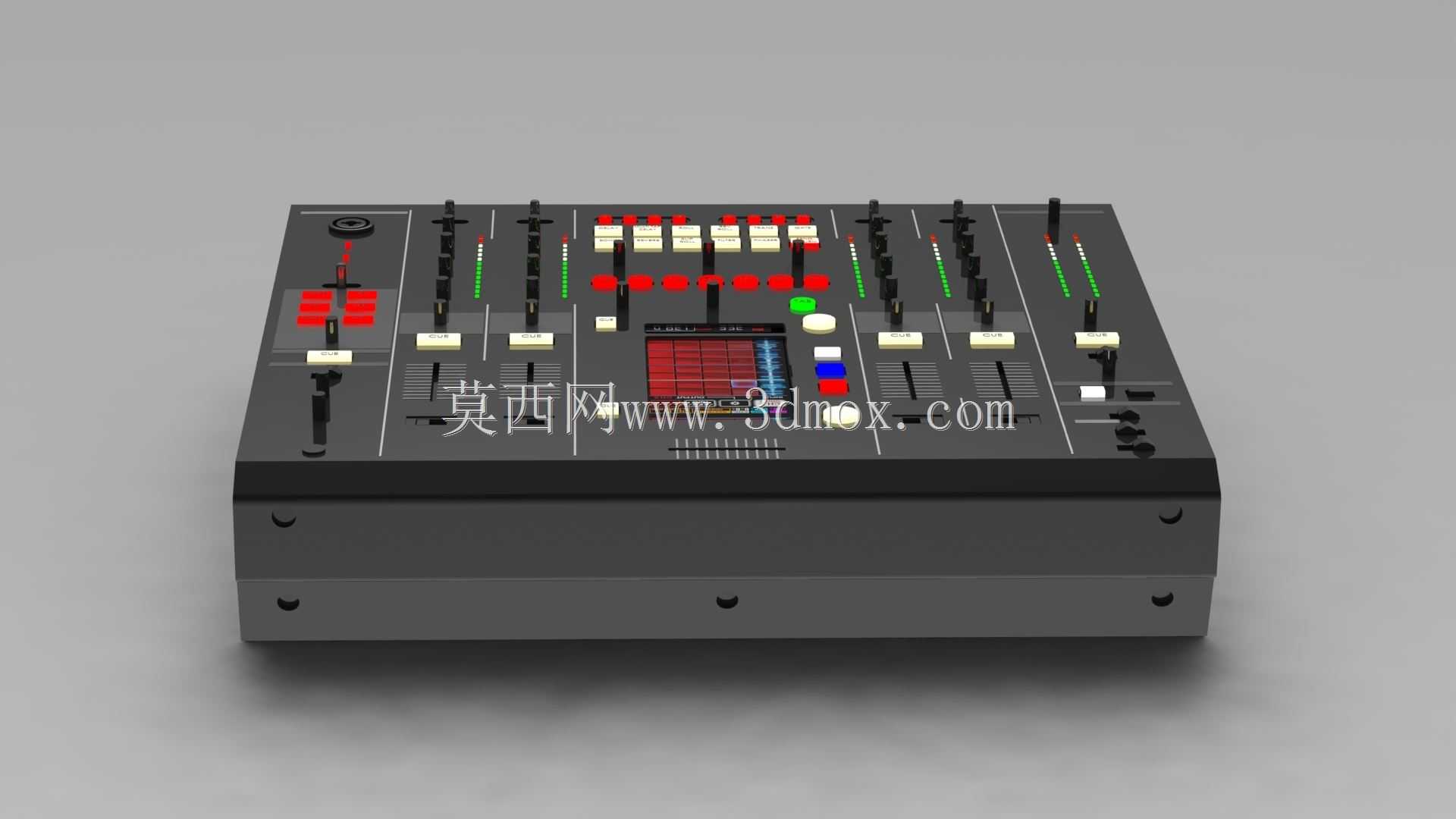

　　设备的功能分区完全按照DJ操作的手部动线排布，最上方的输入增益调节区对应每一路音频输入的信号校准，每一路推子的行程都做了结构上的导向槽设计，避免长期推拉出现的行程偏移，推子帽采用防滑的阶梯式结构，手指搭靠时不会因为手汗出现打滑。中间的彩色显示屏区域做了15度的仰角结构设计，操作人员站立操作时视线刚好垂直于屏幕表面，不需要低头就能清晰看到电平参数、效果参数，屏幕周边的功能按键采用不同颜色的键帽区分功能属性，红色按键对应紧急静音、通道切断类功能，绿色按键对应效果激活、通道启用类功能，白色按键对应参数切换类功能，所有按键的按压行程都设计在4mm，按压力度控制在1.2N，既不会因为轻微触碰误触发，也不会因为按压力度过大影响快速操作的手感。

　　设备两侧的音频接口区域做了内凹式的结构设计，接口面板比设备外壳边缘内凹15mm，当设备放置在台面上或者安装在机架上时，插拔音频线材不会被周边设备或者墙面挡住，接口下方预留了线材固定的卡扣位，演出过程中线材被拉扯时，外力会作用在卡扣上而不是直接拉扯接口焊点，大幅降低长期使用后的接口虚焊故障。设备底部设计了4个高度可调的橡胶减震脚，调节范围0-10mm，当放置在不平整的台面上时，可以通过调整脚座高度让设备保持水平，橡胶材质的脚座还能过滤现场低音音箱传递过来的振动，避免内部电路板因为长期振动出现元器件松脱。

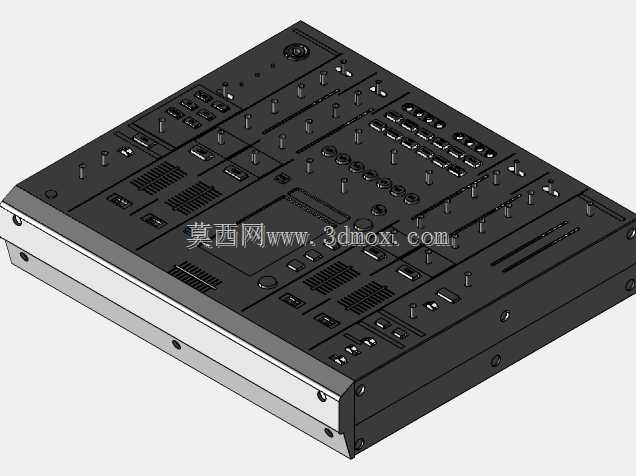

　　从设计思路上看，整个模型的结构完全还原真实设备的装配逻辑，外壳分为上盖、底座、前面板、后面板四个主要装配部件，部件之间的连接采用隐藏式螺丝固定，螺丝孔位都设计在设备底部和背面，正面没有外露的螺丝孔，保证外观的整体性。内部的电路板安装位预留了2mm的装配间隙，方便后期维护时拆卸电路板，推子、旋钮的安装座都做了单独的定位柱，装配时不需要反复调整位置就能精准对齐面板上的开孔，每个旋钮的开孔周边都做了0.5mm的倒角，避免旋钮旋转时和面板边缘产生摩擦。设备顶部的通风散热孔采用交错式的格栅设计，既可以保证内部电路工作时的空气流通，又能避免演出过程中洒落的饮料直接滴入设备内部，格栅的开孔宽度控制在3mm以内，防止细小的杂物掉入设备内部造成短路。

　　电平指示条的位置设计在每一路通道的最右侧，和推子的位置平行，操作人员在调整推子音量的时候，用余光就能看到电平峰值，不需要转移视线，指示条的透光件采用磨砂PC材质，光线透过时均匀柔和，不会在昏暗的演出环境下产生刺眼的眩光。耳机监听接口设计在设备前面板的左下角，刚好对应操作人员左手的操作范围，插拔耳机时不需要侧身或者挪动身体，接口旁边的监听音量旋钮做了防滑滚花设计，盲操作时就能快速识别旋钮位置。整个设备的边角都做了R8的圆角处理，搬运过程中不会划伤操作人员的手臂，也不会因为磕碰造成外壳变形，所有外露的金属部件都做了黑色哑光喷塑处理，既可以防止使用过程中生锈，也不会在舞台灯光下产生反光干扰操作人员的视线。
