快开式黄铜水嘴带手柄结构设计

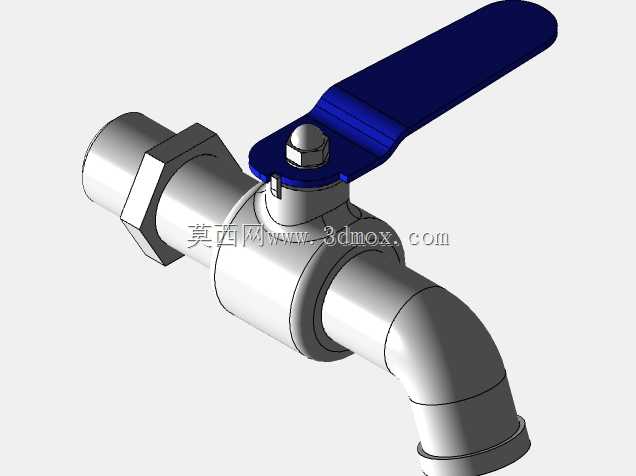

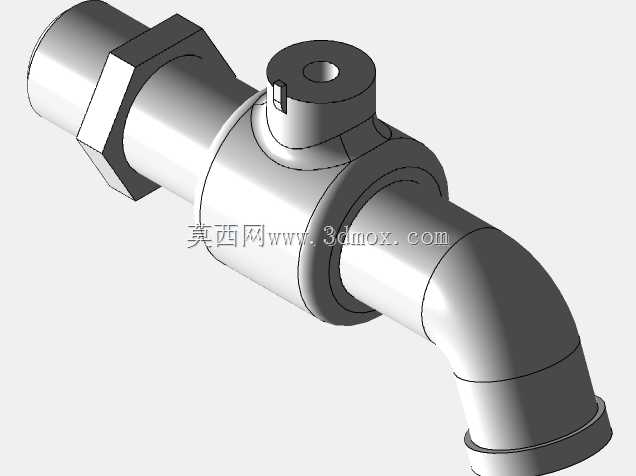

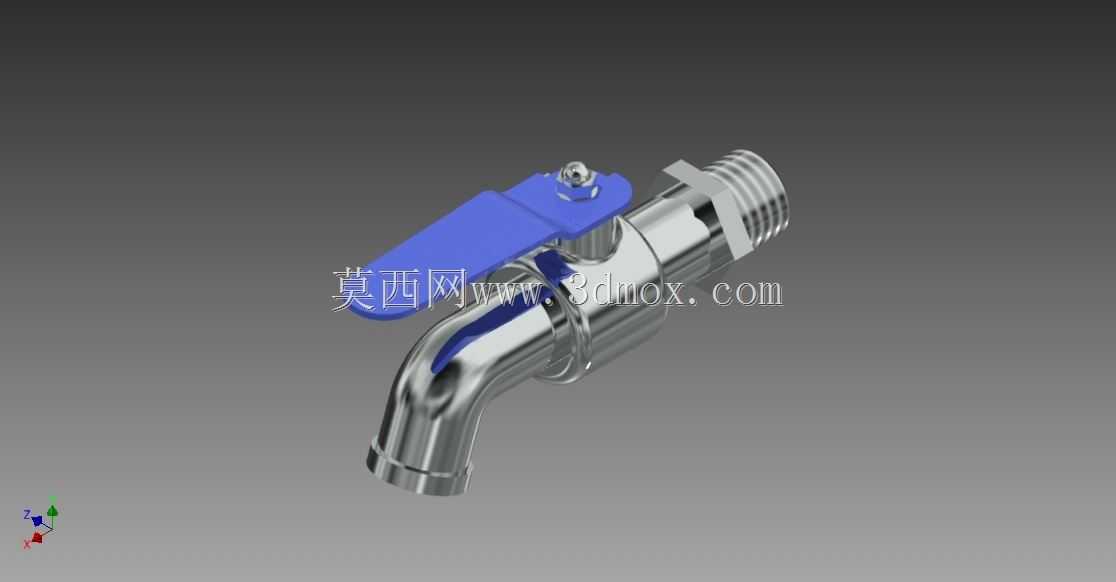

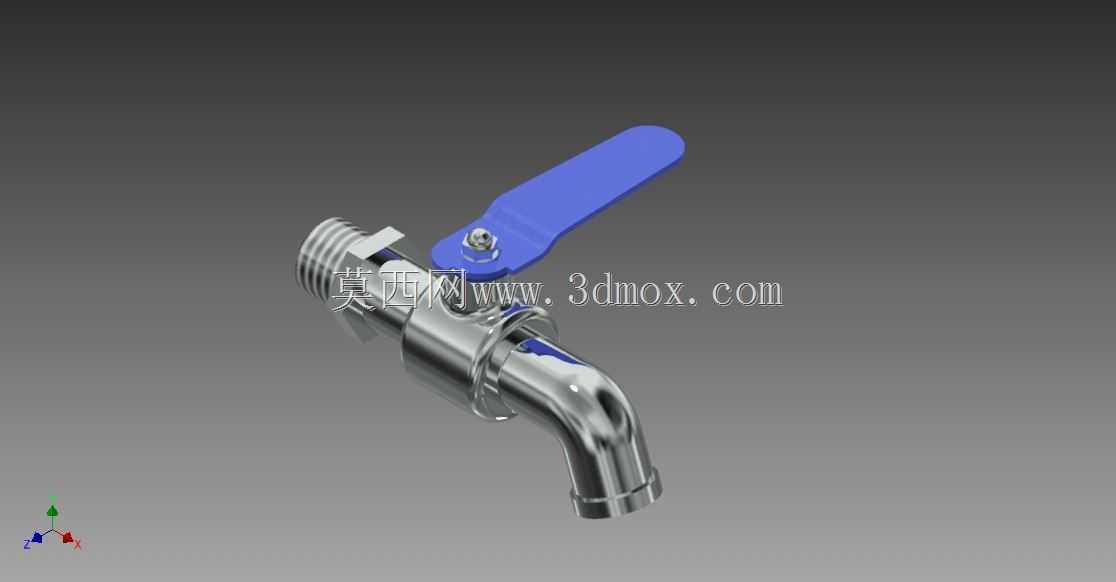

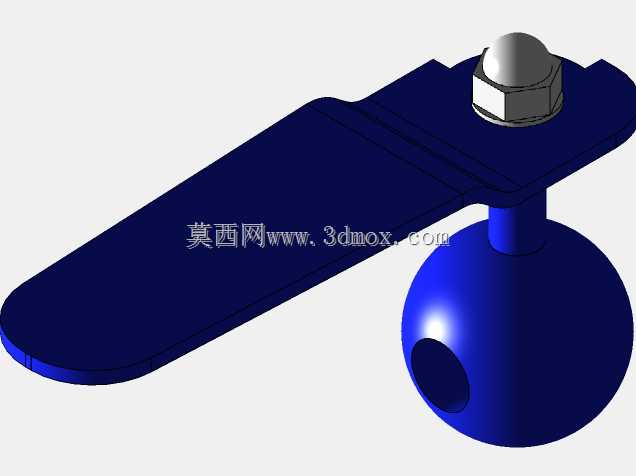

这款控水部件主要应用在民用建筑给排水末端、小型工业循环水支路、实验室供水点位等场景，核心作用是控制管路通断、调节出水流量，相比传统旋拧式水阀，操作行程更短，日常使用时只需扳动手柄90度即可实现全开全关，能有效减少密封件的旋转磨损，延长整体使用寿命。从结构设计逻辑来看，整体采用直通式流道布局，进水端设置标准外螺纹接口，可直接匹配常规4分供水内螺纹接头，无需额外转接件就能完成安装，安装时需预留的操作空间为手柄扳动半径范围内无遮挡，避免手柄转动时与周边墙面、柜体发生干涉，进水端螺纹长度符合常规管路安装深度要求，拧入后外露2-3牙为合理安装状态，既保证密封可靠性，也不会因拧入过深导致阀体开裂。手柄采用加长杠杆式设计，表面做防滑贴合造型，扳动时所需操作力更小，即便手部沾有水渍或油污也能稳定操作，手柄与阀芯的连接部位设置防松定位结构，长期使用不会出现手柄松脱、空转的问题。阀体出水端做微弯导向设计，出水时水流呈柔和柱状流出，不会出现飞溅情况，出水嘴的口径经过匹配设计，全开状态下流量满足日常取水、清洗的使用需求，同时不会因流速过快产生喷溅。密封结构采用双重密封设计，阀芯部位的密封件适配常温水、温水的输送场景，可耐受常规市政供水的压力波动，阀体与管路连接部位可搭配生料带或密封垫实现静密封，避免连接处渗漏。建模过程中对各运动部件做了干涉检查，手柄在全关到全开的转动行程内，与阀体、出水嘴均无运动干涉，各连接部位的壁厚经过强度校核，可承受常规供水压力下的载荷，不会出现阀体变形、开裂的问题。整体外形紧凑，安装后突出墙面的距离适配常规台盆、水槽的安装空间，不会因突出过长导致磕碰，也不会因过短导致取水时容器与墙面碰撞。
