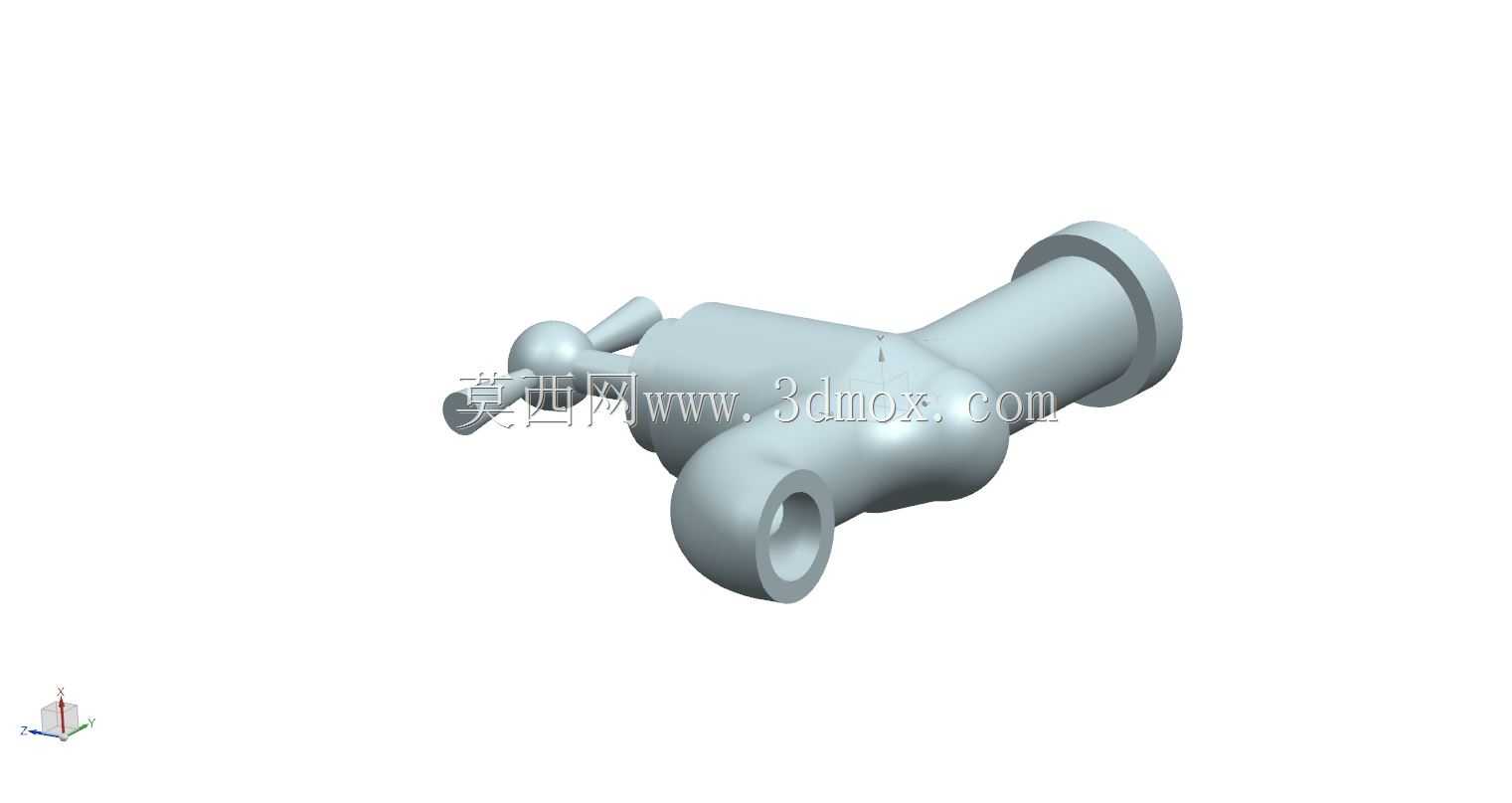

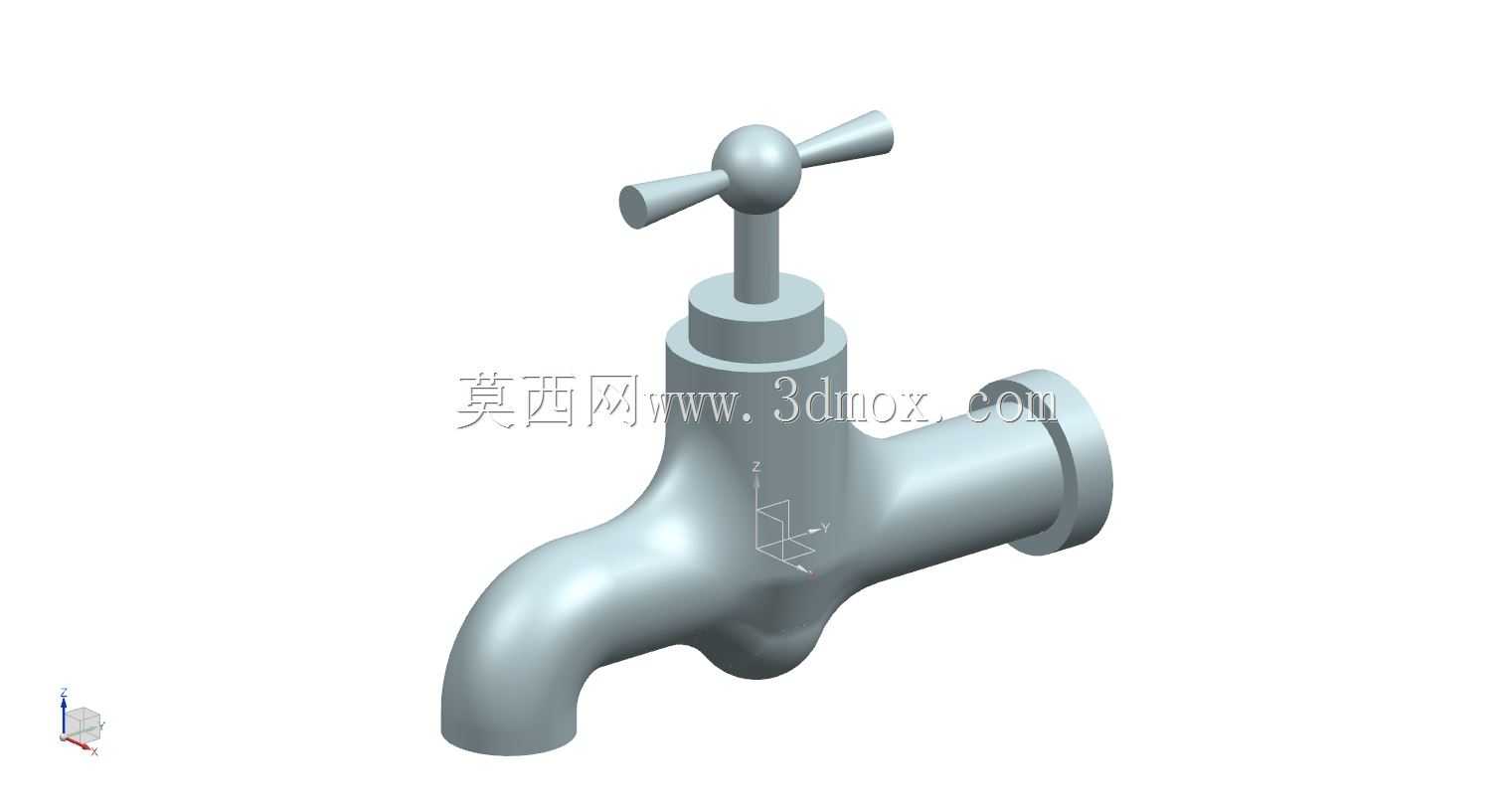

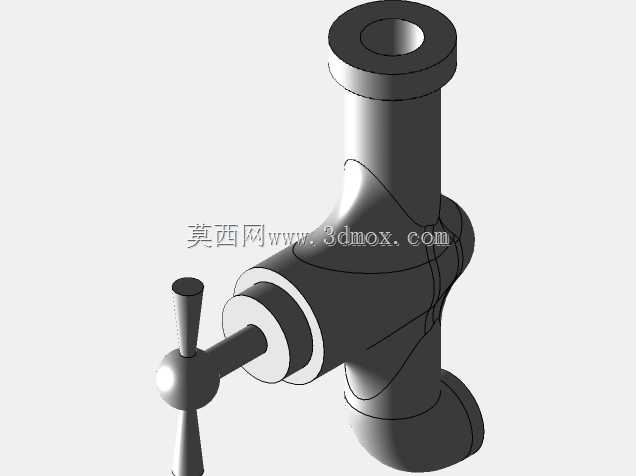

民用旋拧式直通冷水龙头三维结构模型

这款旋拧式直通水龙头的三维结构，完全贴合民用建筑给排水终端的实际使用需求做还原，建模过程中优先考虑了厨卫、公共盥洗区等常见场景的安装适配性，没有做多余的装饰性结构，所有曲面和实体特征都对应实际量产产品的加工逻辑。从实际用途来看，这类龙头主要承担管路末端的水流通断、流量调节功能，适配常规家用冷水供水支路，也可用于公共卫生间、简易洗漱台的明装或暗装管路接驳。设计思路上，整体采用直筒阀体加弯管出水嘴的经典构型，顶部的T型手柄做了圆弧过渡处理，既保证旋拧操作时有足够的力臂长度，减少手部施力负担，也避免棱角磕碰带来的使用风险；阀体中部的阀杆密封段做了阶梯轴结构，预留了密封填料、压紧螺母的装配空间，对应实际产品里的防渗漏结构，建模时特意还原了密封段的公差配合边界，方便后续做装配干涉检查。外形尺寸方面，进水端采用标准外螺纹接驳结构，适配常规4分民用供水管路的安装尺寸，阀体总长度、出水嘴延伸长度都参考了主流民用龙头的安装边界，出水嘴的下弯角度经过校核，保证出水时水流不会飞溅，同时预留了足够的手部操作空间，不会出现洗手时磕碰手背的问题。阀体内部的流道做了顺滑圆弧过渡，没有直角突变结构，能减少水流经过时的阻力和紊流噪音，这部分的建模完全参照实际铸造工艺的流道设计，没有做理想化的直角通路，更贴近真实产品的流体特性。安装边界上，进水端的螺纹长度、阀体靠墙侧的平面度都做了对应还原，保证安装时阀体可以紧贴墙面或台盆安装面，不会出现安装间隙过大、固定不稳的问题；手柄的旋转行程也做了限位结构的还原，从全关到全开的旋转角度控制在90度到120度之间，符合日常使用的操作习惯，不会出现旋转角度过大导致的阀杆磨损加剧问题。整个模型的所有特征都对应实际冲压、铸造、机加工的工艺可行性，没有无法落地的异形结构，不管是用于给排水配件的选型参考，还是做厨卫场景的装配仿真，都能直接复用结构参数，不需要再做额外的工艺修正。
