扫地机器人可清洗过滤器盒结构设计

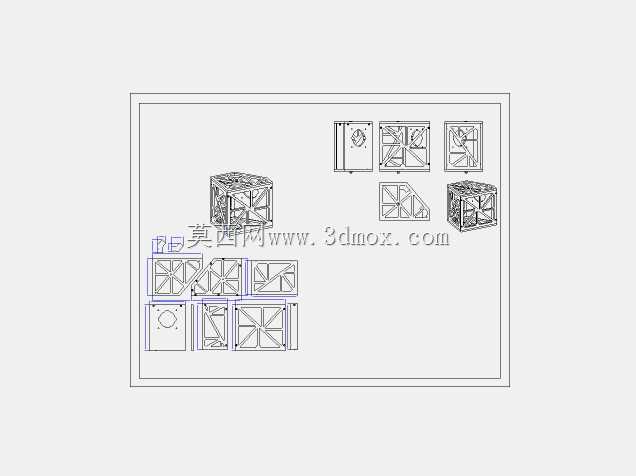

这款过滤组件是配套家用清洁类扫地设备基站设计的可清洗过滤盒，核心作用是拦截吸尘回路中的细微粉尘、毛发与碎屑，避免含尘气流直接进入风机舱造成叶轮磨损、风道堵塞，同时可反复冲洗复用，替代一次性耗材降低长期使用成本。从结构设计逻辑来看，整体采用上下旋合式盒体结构，盒内预留的层贴空间适配SMS级过滤材料，这类过滤材料原本多用于医用外科面罩的过滤层，对微米级浮尘的拦截效率表现稳定，层贴固定的方式既保证过滤材料与盒体内壁无漏风缝隙，也方便用户在长期使用后拧开上下盖，直接取出过滤层冲洗清理积尘，不需要额外工具即可完成维护操作。在安装边界适配层面，盒体整体外形做了圆角过渡处理，避免安装时与基站内部的风道接口、吸尘管路产生硬干涉，上下盖的旋合卡扣做了限位止口，拧合到位后有明确的触感反馈，不会因设备运行时的振动出现松脱漏尘的问题。盒体的进出风端面做了平齐的密封贴合面，安装时可直接与基站的吸尘风道端口对接，配合端面的密封胶圈即可形成闭合的负压过滤回路，不需要额外增设固定支架，直接卡入基站预留的安装槽位即可完成装配。从实际应用场景来看，这类可清洗过滤盒主要适配带自集尘功能的扫地机器人基站，当扫地机器人返回基站完成集尘动作时，基站风机产生的高速负压气流会将机器人尘盒内的污物抽吸到基站集尘袋中，气流在经过该过滤盒时，混杂在气流中的细微粉尘会被过滤层拦截，避免粉尘随气流排出造成二次扬尘。设计时特意将盒体的容尘空间做了梯度扩容，靠近进风侧的腔室预留了较大的沉尘空间，大颗粒碎屑会先在重力作用下沉降到腔室底部，减少过滤层的直接堵塞概率，延长单次清洗后的使用周期，过滤层的支撑筋采用交错式排布，既保证足够的支撑强度避免负压下过滤层变形塌陷，也不会过度阻挡气流通过，保证吸尘回路的负压值维持在合理区间，不会因为风阻过大导致集尘吸力下降。
