开环霍尔电流传感器HCS-LTR5结构设计

　　在工业电控系统、新能源变流设备、伺服驱动柜这类需要实时采集主回路电流参数的场景里，开环霍尔电流传感器是核心的采样部件，它不需要串入主回路，靠霍尔效应的磁平衡原理就能完成非接触式的电流测量，既不会破坏主回路的绝缘性能，也能避免大电流串入控制侧带来的器件损坏风险。这次的HCS-LTR5系列结构设计，是针对50A量程段的开环霍尔器件做的落地化结构方案，从实际装机的适配性出发，把磁芯、霍尔元件、信号调理电路板、接线端子全部整合在一个压铸铝壳体内，兼顾了电磁屏蔽、安装固定、接线防护几个核心的工程需求。

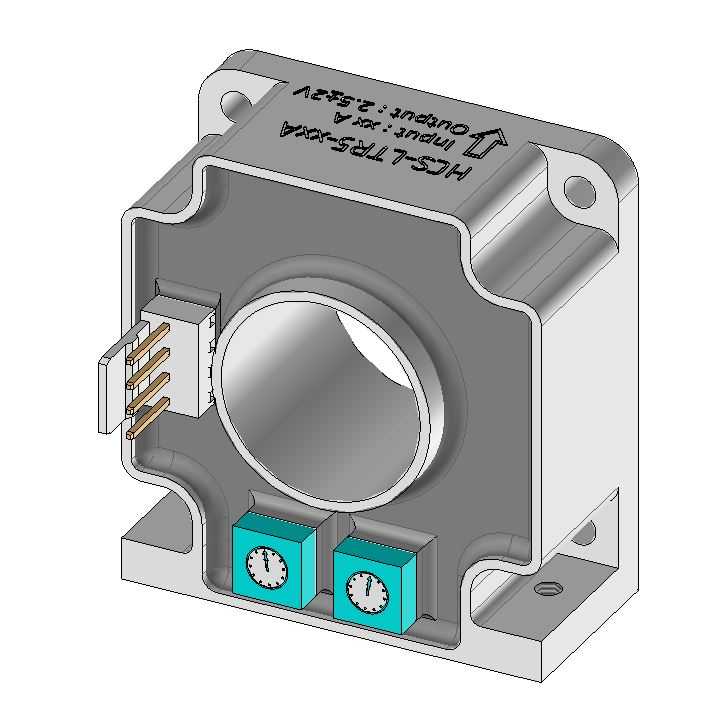

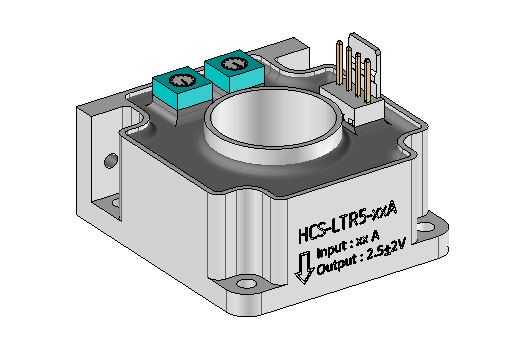

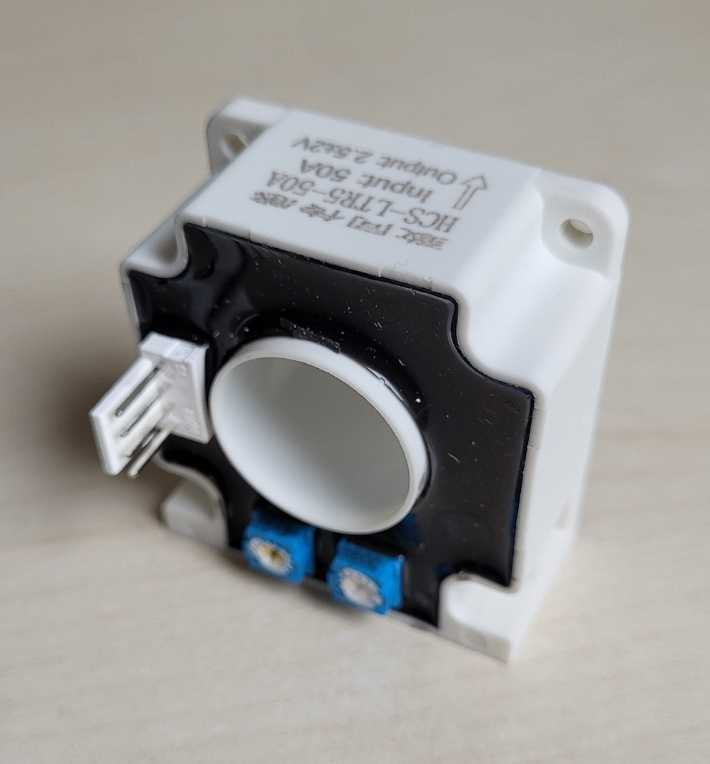

　　从结构布局来看，壳体中部预留了圆形的主回路穿孔，这个穿孔的内径尺寸是按照常规10平方动力线的穿线余量做的，同时也能兼容对应规格的铜排穿过，穿孔边缘做了圆角倒边处理，避免穿线的时候刮破线缆绝缘层。壳体底部设计了两个带安装孔的固定支脚，孔位间距按照行业通用的霍尔传感器安装尺寸做的匹配，支脚和壳体是一体化压铸成型，不需要额外拼接固定件，安装的时候直接用M4螺丝就能把器件固定在电控柜的安装梁或者PCB支架上，固定支脚的厚度做了3mm的加强处理，即使在有振动的工业设备场景里，也不会因为长期共振出现支脚断裂的问题。

　　壳体上部的布局做了功能分区，一侧是两个调节电位器的安装位，分别对应零点偏移校准和量程增益校准，电位器上方预留了调试开口，出厂校准或者现场运维的时候，不需要拆开整个壳体，直接用小螺丝刀就能完成参数微调，调试开口旁边做了标识凹槽，后期可以丝印对应的调节方向标记，避免调试的时候调反参数。另一侧是直插式的接线端子座，端子采用5pin的标准间距排针，分别对应电源正、电源负、信号输出、两个预留功能脚，排针的高度做了限位设计，插接到控制板的时候不会因为插接过深顶坏内部的调理电路板，排针周围做了凸起的防护围边，避免接线的时候误碰到旁边的金属部件造成短路。

　　内部的结构设计上，磁芯采用开口式的环形结构，刚好卡在壳体中部的穿孔外围，磁芯的开口位置对准霍尔元件的安装位，霍尔元件直接焊接在信号调理板上，调理板通过壳体内部的定位柱做固定，不需要额外打胶，定位柱的高度做了精准控制，保证霍尔元件刚好处于磁芯开口的中心磁场位置，减少位置偏差带来的测量误差。壳体的上盖和底座采用卡扣加螺丝的双重固定方式，接缝处做了屏蔽接触台阶，合上上盖之后整个壳体形成连续的金属屏蔽层，能有效抵御周边变频器、接触器工作时产生的电磁干扰，避免输出信号出现杂波跳变。

　　从实际使用的边界条件来看，这个结构的整体外形尺寸控制得比较紧凑，不会在电控柜里占用过多的安装空间，壳体侧面做了散热筋结构，因为器件本身工作的时候功耗很低，散热筋主要是用来平衡壳体内外的温度差，避免低温环境下内部结露影响电路性能。信号输出采用常规的电压输出模式，对应量程内的电流输入输出2.5±2V的标准信号，可以直接匹配大多数PLC、运动控制器的模拟量采集端口，不需要额外做信号转换。在设计的时候还考虑了不同安装方向的适配性，不管是水平安装在安装板上，还是垂直侧装在柜壁上，内部的电路板和元件都不会因为安装方向的问题出现移位，接线端子的朝向也预留了足够的接线操作空间，即使是在柜内布线比较密集的位置，也能顺利完成线缆的插接。

　　另外，壳体表面做了哑光氧化处理，既提升了金属壳体的防腐蚀能力，也避免了表面反光影响运维人员的标识识别，壳体侧面的型号标识区域是平整的激光打标面，不会因为长期积灰看不清型号参数。整个结构没有采用复杂的异形曲面，所有的棱角都做了R2以上的圆角处理，生产的时候压铸脱模难度低，后期组装的时候也不会划伤装配人员的手，适合批量生产加工。在安装边界的校核上，特意核对了周边器件的安全间距，当传感器固定在安装位之后，和旁边的断路器、接触器等器件的最小电气间隙满足低压电控设备的安全规范要求，不需要额外增加绝缘隔板。
