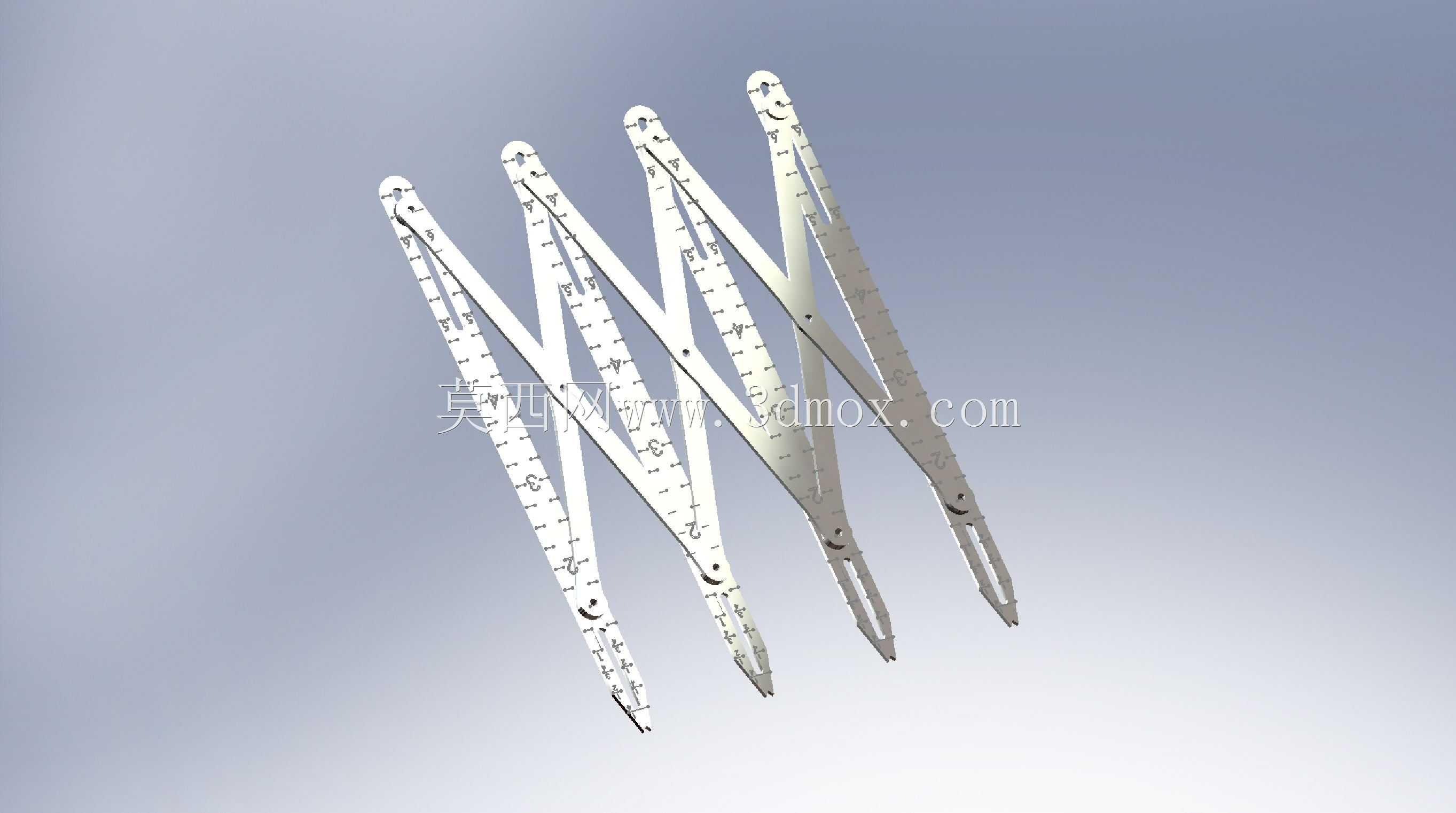

可折叠多比例等距孔位划线分规工具

这款多节联动式孔位标记工具，核心解决的是手工划线作业中重复等距分孔、比例缩放定位效率低的痛点，在钣金划线、木工排孔定位、皮具打版、首饰雕蜡分位这类需要快速均分点位的场景中，能大幅减少反复测量、计算的步骤。从结构设计来看，整体采用剪叉式多连杆联动结构，每一节臂杆上都蚀刻有清晰的刻度标识，相邻臂杆通过沉头铆钉铰接，铰接点的阻尼经过调校，既可以保证臂杆展开、收拢时的顺畅度，又能在调整到目标开度后保持位置不滑移，避免划线过程中开度变动导致的点位偏差。工具的两端工作端做了窄边尖头处理，尖头的锥度经过优化，既可以在金属、木材、皮革等不同材质表面留下清晰的定位压痕，又不会因为锥度过细导致尖头容易弯折断裂，同时尖头与臂杆为一体化铣削成型，不存在拼接松动的问题。不同于普通单节分规只能实现固定两点的间距测量，这款工具的多节联动结构可以在一次调整开度后，同步输出多组等比例的间距点位，比如将首端开度调整为10mm，后续每一节的端点会按照固定比例同步缩放间距，不需要反复调整分规开度就能完成一排等距孔位的标记，尤其适合长条形工件上的排孔划线作业。收拢状态下整体长度仅为单节臂杆的长度，可以直接放入工具兜或者笔袋中携带，展开后最大作业跨度可以覆盖常规小型工件的全幅面划线需求，臂杆采用不锈钢材质冲压成型，表面做了哑光拉丝处理，既可以防止日常使用中的锈蚀问题，又不会因为表面反光影响刻度读取。铰接点的铆接工艺采用双面沉头设计，臂杆正反两面都没有凸起的铆头，放置在工件表面时不会因为凸起导致工具倾斜，保证划线时的垂直度。在实际使用中，作业人员只需要先确定首尾两个基准点位，将工具两端的尖头对准基准点，其余臂杆的尖头落点就是需要标记的孔位，不需要额外计算孔间距，也不需要借助直尺反复测量对齐，对于新手作业人员也能快速上手，减少因为测量计算失误导致的孔位偏差问题。臂杆上的刻度同时标注了公制尺寸与常用比例分档，在需要做比例缩放的划线作业中，比如将图纸上的点位按比例放大到工件毛坯上，可以直接对应刻度调整开度，不需要额外做比例换算，进一步压缩划线工序的耗时。工具的整体重量控制在百克级别，长时间手持作业也不会产生明显的手部疲劳，边缘都做了倒角钝化处理，不会在使用过程中划伤手部。
