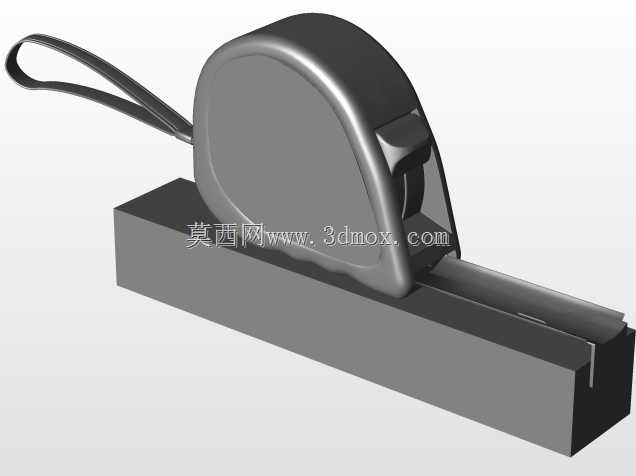

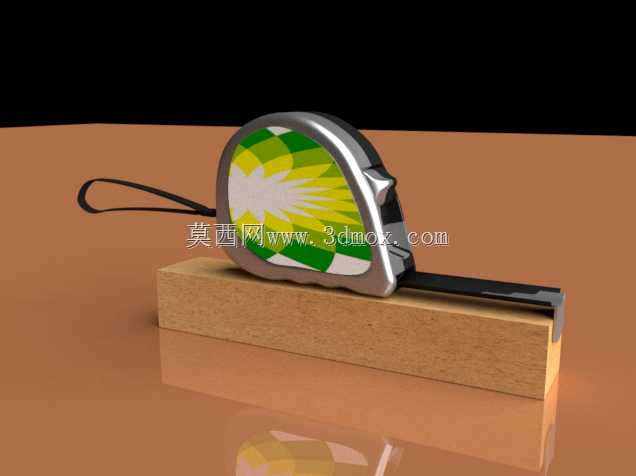

便携自锁式盒尺外观与结构三维数模

日常机械加工、家装施工、木工下料、设备维保等场景里，盒尺是一线作业人员随身携带的基础测量工具，这款数模还原的是市面常见的便携自锁式盒尺完整结构，建模过程中优先还原了实际使用中的核心功能结构，没有做多余的装饰性简化。从实际使用需求出发，这款盒尺的尺壳采用半包式弧形轮廓，边缘做了圆弧过渡处理，握持时贴合手掌虎口位置，长时间手持测量不会硌手，尺壳外侧的挂绳孔位置做了局部加厚，对应实际产品里的金属嵌件结构，避免挂绳反复拉扯导致尺壳开裂。尺带出口位置设置了金属定位挡片，既可以在测量内径时抵住被测面，也能防止尺带回缩时刮擦尺壳出口，延长尺带使用寿命，自锁按键设置在尺壳侧面拇指自然放置的位置，按压行程控制在3毫米左右，单手即可完成尺带锁定与释放，不需要双手配合操作，适配高空作业、单手持物时的测量需求。尺钩部分采用活动式结构，预留了1毫米左右的活动间隙，这个间隙刚好对应尺钩自身的板材厚度，保证测量外径时尺钩抵住被测面、测量内径时尺钩勾住被测边缘，两种场景下的读数都能保持准确，不会因为尺钩厚度产生测量误差。建模时还原了尺带表面的刻度印刷区域的凹凸质感，尺带回收的卷簧仓结构在尺壳内部做了等比例还原，整体尺壳的最大外轮廓尺寸控制在80毫米×70毫米×35毫米范围内，可以轻松放入工装裤口袋或者工具包侧袋，不会占用过多收纳空间。尺壳表面的防滑纹理做了等比例复刻，对应实际产品的包胶区域，手上沾有切削液、木屑或者灰尘时也能稳定握持，不会打滑脱落。尺带伸出后的最大平直长度按照常规5米盒尺的参数设置，伸出1.8米范围内尺带不会弯折下垂，满足大部分日常测量的跨度需求，不需要额外辅助支撑。在做设备安装定位、板材裁切划线、零部件尺寸核验时，这类盒尺的使用频率远高于高精度的游标卡尺或者千分尺，建模时特意保留了尺壳上的挂扣结构，可以挂在工装腰带的挂袢上，随取随用，不需要反复从工具包翻找。整体结构没有做夸张的异形设计，完全对标量产市售产品的结构逻辑，数模的装配关系完全还原实际产品的组装顺序，从尺壳中框、卷簧组件、尺带、自锁卡件、外侧包胶层到挂绳、尺钩，每个零件的配合间隙都按照实际量产公差设置，可直接用于同类产品的结构改型参考，也可以作为工具类场景搭建的素材使用。
