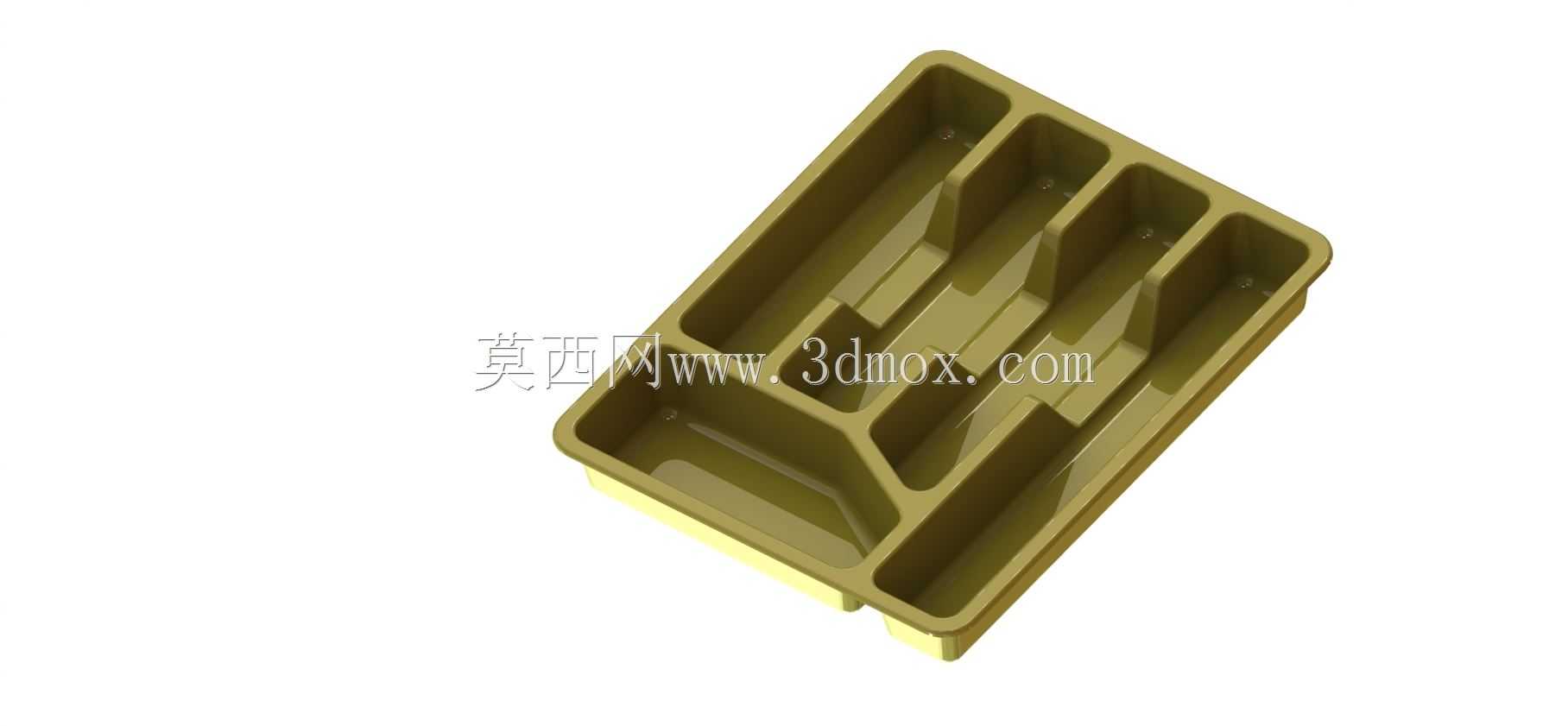

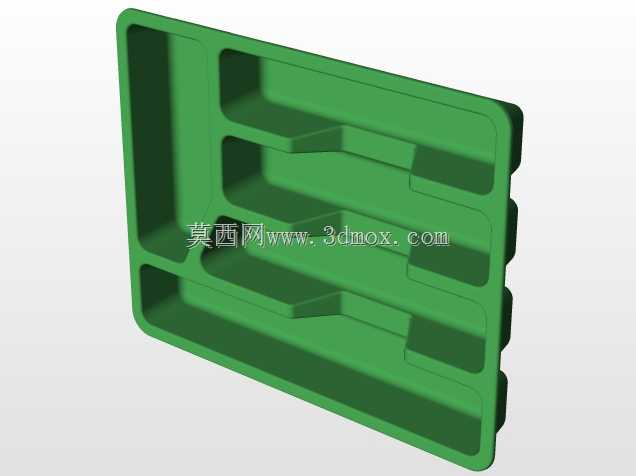

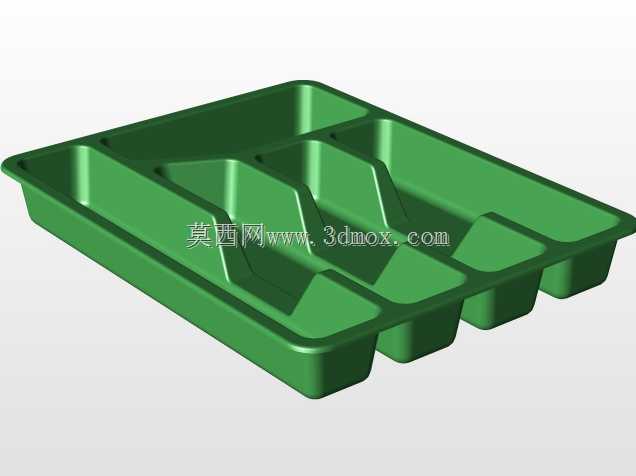

多格分隔式塑料收纳托盘结构设计

这款多格分隔式塑料托盘，在车间工位物料存放、零部件周转分拣场景中应用十分广泛，不少装配线的工位旁都会配置这类托盘，用来分类放置不同规格的小五金件、电子元器件或者装配用的小型辅件，避免不同规格物料混放导致的拿取错误，提升装配作业的效率。从结构设计来看，托盘整体采用一体注塑成型的工艺思路，内部设置多道纵向加强筋式分隔肋，将内部腔体划分为多个尺寸渐变的独立储物槽，不同槽位的宽度、深度根据常见小型零件的尺寸梯度做了匹配，比如窄槽可以放置销钉、螺丝类细长零件，宽槽可以容纳接头、小型壳体类零件，分隔肋的厚度做了均匀化处理，既保证槽体之间的结构强度，避免长期使用后分隔筋出现弯折变形，也能控制注塑过程中的缩痕风险，保证托盘表面的成型质量。托盘的外边缘做了外翻的加厚唇边设计，一方面是提升托盘整体的抗形变能力，堆叠放置时唇边可以承担上层托盘的载荷，避免槽体受压变形，另一方面唇边也方便操作人员拿取搬运，在周转过程中不易滑脱。托盘底部做了浅位的定位凸台结构，当多个托盘堆叠存放时，上层托盘的底部凸台可以嵌入下层托盘的槽口边缘，实现堆叠时的定位，防止运输过程中托盘滑落偏移，同时底部的凸台也预留了一定的离地间隙，避免托盘底面直接与工作台面完全贴合，拿取时可以方便手指伸入底部托起。从安装与使用边界来看，这类托盘的外形尺寸适配常见的工位物料架层板尺寸，可以直接放置在标准层板上，也可以配合物料架的分隔挡条做固定，不需要额外的安装紧固件，直接摆放即可使用。槽体内壁做了微小的脱模斜度设计，既方便注塑生产时的脱模作业，也能让零件在槽内放置时不会出现卡滞，拿取零件更加顺畅，托盘的边角位置全部做了圆角过渡处理，避免尖锐边角划伤操作人员，也能减少应力集中，提升托盘的抗冲击性能，在不小心掉落时不易出现边角开裂的问题。这类托盘除了车间工位使用，也可以用于工具收纳、小零件分类存储等场景，结构设计上充分考虑了日常使用中的磨损、堆叠、拿取等实际工况，没有冗余的结构，在保证结构强度的前提下尽可能控制了材料用量，兼顾了实用性与生产成本。
