汽车通风式制动刹车盘结构设计

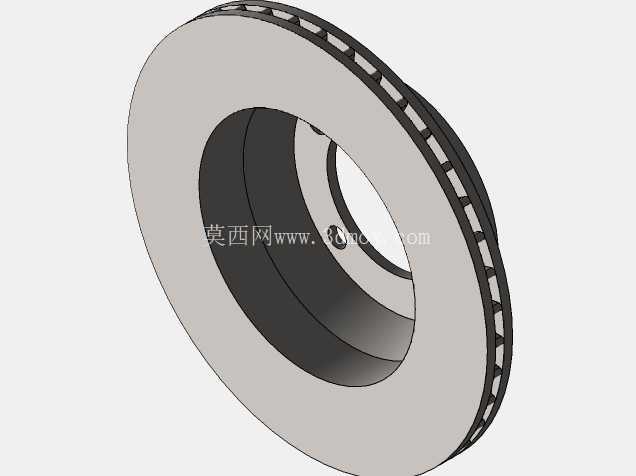

　　在乘用车与轻型商用车的底盘制动系统中，制动盘是承担车辆减速、驻车制动核心载荷的关键摩擦副部件，本次呈现的通风式制动盘结构，主要适配前置前驱家用车型的前轮制动回路，匹配浮动式制动卡钳使用，日常行驶中可覆盖城市道路频繁启停、山路长距离下坡制动、高速紧急减速等多场景的制动需求，相比实心制动盘，通风结构的设计可大幅降低连续制动后的热衰退概率，保障制动效能的稳定性。从结构设计逻辑来看，该制动盘采用双摩擦面加中间通风筋的一体式铸造结构，两个平行的环形摩擦面为制动片提供均匀的接触工作面，中间沿圆周均匀分布的径向通风筋，一方面在车辆行驶时可引导气流从盘体内腔穿过，带走摩擦产生的大量热量，另一方面也作为加强筋提升盘体整体的结构刚度，避免高载荷制动下盘体出现翘曲变形。

　　摩擦面的平面度、两端面的平行度是设计中重点控制的形位公差，直接关联制动时的踏板脚感与制动平顺性，若公差超差，极易出现制动抖动、方向盘摆振等常见故障。安装端的中心定位孔与轮毂轴头采用间隙配合，保证装配时的同轴度，周边分布的螺栓孔用于将制动盘紧固在轮毂法兰上，螺栓孔的位置度需严格控制，避免装配后出现盘体偏摆。摩擦面的外径尺寸需匹配对应车型的轮辋内径，预留足够的卡钳安装间隙，避免转向时卡钳与轮辋发生运动干涉；盘体的总厚度、通风筋的高度与厚度经过热平衡校核，在保证足够热容量的前提下控制整体重量，降低簧下质量，提升车辆的悬挂响应特性。

　　设计过程中需重点考虑摩擦面的磨损余量，通常在摩擦面外侧设置磨损极限标识，当摩擦面磨损到极限厚度时需及时更换，避免盘体强度不足引发制动失效。通风筋的排布采用直径向设计，相比曲线型通风筋，铸造工艺性更好，生产成本更低，对于日常民用车型来说散热效率完全可以满足使用需求，同时直筋结构在制动时的风噪更低，提升行驶的NVH表现。盘体与轮毂接触的安装面加工精度要求较高，需保证与轮毂法兰面完全贴合，避免装配后出现应力集中，导致制动盘在热循环下出现开裂。在实际装车匹配时，该制动盘需和对应摩擦系数的制动片配对使用，不同材质的制动片与盘体摩擦面的匹配性直接影响制动效果与磨损寿命，若摩擦系数不匹配，极易出现制动异响、异常磨损等问题。

　　从建模角度来看，该模型完整还原了制动盘的所有结构细节，包括通风筋的排布、安装孔的位置、摩擦面的倒角等特征，可用于制动系统的装配干涉检查、运动仿真分析，也可作为相关零部件设计的参考样件，帮助结构设计人员快速掌握通风制动盘的结构特点与设计要点，在进行同类型产品开发时，可基于该结构调整尺寸参数，适配不同车型的制动性能需求，缩短开发周期。
