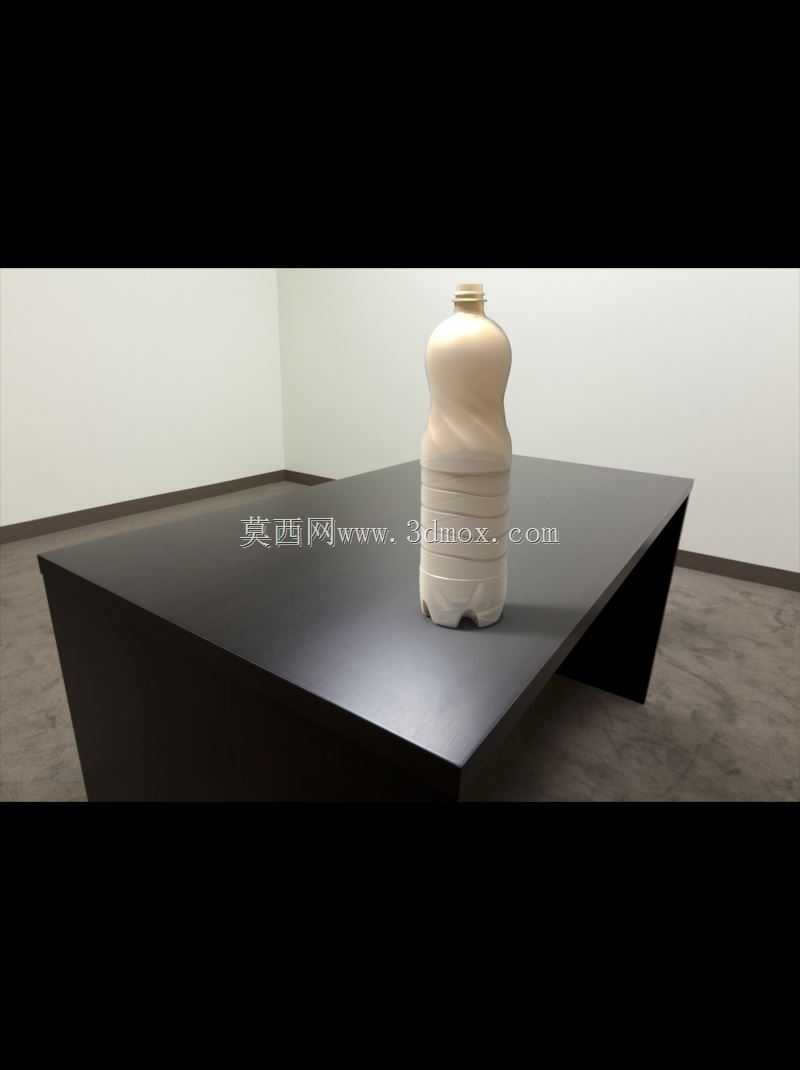

带防滑纹理的大容量便携饮用水瓶结构设计

这款瓶体的曲面造型设计，核心围绕日常手持使用、批量灌装储运、终端消费场景的实际需求展开，没有多余的装饰性结构，每一处曲面过渡都对应实际使用中的功能诉求。先从手持交互的部分来看，瓶身中段的环形凹凸纹理，不是单纯的视觉设计，日常使用中，满装液体的瓶体自重较大，尤其是冷藏后瓶身会凝结冷凝水，光滑表面很容易出现滑脱问题，这些环形纹理的深度控制在1.2mm左右，既不会在注塑脱模时出现粘模问题，又能让手掌握持时形成足够的静摩擦力，不管是单手握持倾倒，还是移动携带，都能减少打滑脱手的概率。瓶身上部的收腰曲面，是结合灌装生产线的卡瓶定位需求设计的，常规的回转式灌装机在输送瓶体时，会通过星轮卡位卡住瓶身的固定直径段，这个收腰位置的直径公差控制在±0.3mm以内，能和通用型灌装机的星轮卡槽完全匹配，不需要额外更换生产线的定位工装，就能适配现有饮用水、饮品的灌装产线，减少产线适配的改造成本。瓶口部分采用标准的螺纹接口设计，和市面上通用的防盗瓶盖完全适配，螺纹的导程、牙型深度都符合饮品包装的通用规范，封盖时能保证足够的密封压力，不会出现漏液问题，同时消费者开启时的扭矩控制在合适区间，不会出现过紧难以开启、或者过松密封失效的问题。瓶底的内凹结构，是考虑到堆码承重和放置稳定性设计的，满装瓶体在仓储堆码时，下层瓶体需要承受上层多瓶的总重量，内凹的加强筋结构能提升瓶底的结构强度，避免堆码时出现瓶底鼓胀、失稳倾倒的问题，同时瓶底的支撑环平面度控制在0.2mm以内，放置在平面上时不会出现晃动歪斜的情况。整个瓶身的曲面过渡采用G2连续的生成性曲面设计，壁厚控制均匀，吹塑成型时不会出现局部壁厚过薄导致的强度不足问题，也不会因为局部壁厚过厚导致原料浪费，在保证结构强度的前提下，尽可能压缩单瓶的原料用量，符合轻量化包装的设计趋势。从安装边界的角度来说，这款瓶体的最大外径、总高度都适配常规的饮料货架层距、自动售货机的货道尺寸，不需要调整现有终端陈列、售卖设备的参数，就能直接投放使用，瓶身的平整曲面段也预留了足够的标签粘贴位置，贴标时不会因为曲面曲率变化过大导致标签起皱、翘边。
