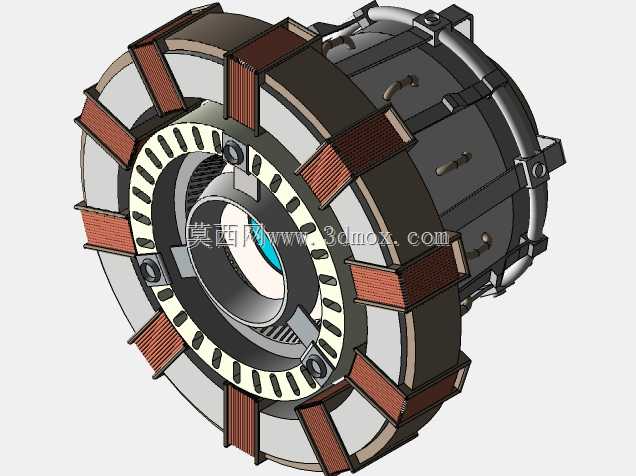

环形绕组结构电弧电抗器三维设计

这款环形结构的电弧电抗器，核心作用是在电路中抑制电流突变、限制短路电流幅值，同时在电弧工况下维持回路阻抗稳定，避免电流陡升造成的元器件烧损，常配套在高压试验回路、特种焊接设备、脉冲功率发生装置中，也可作为科幻题材影视道具的结构参考还原工业级电磁部件质感。从结构设计逻辑来看，整体采用同轴环形布局，中心预留贯通式安装孔，可直接穿套在回路母排或者支撑轴上，有效缩减设备整体的径向安装空间，外围周向均匀排布多组独立绕组模块，每组绕组通过绝缘骨架固定在环形铁芯的辐向定位槽内，绕组与铁芯之间预留均匀的散热间隙，既保证绕组与铁芯的绝缘距离满足高压工况要求，也能让设备运行时产生的热量通过间隙形成的空气流道自然散出，避免局部积热造成绝缘老化。设计过程中优先考虑了安装适配性，环形铁芯的外圈设置多组带安装孔的凸耳结构，可直接通过螺栓固定在设备安装面板或者支架上，不需要额外设计转接工装，安装边界的尺寸公差按照通用工业安装标准预留，可适配多数常规电抗部件的安装位，替换原有同规格部件时不需要改动周边结构。绕组模块采用模块化拆分设计，单组绕组出现绝缘破损或者烧损时，可单独拆卸对应模块进行更换，不需要整体拆解设备，大幅降低后期维护的拆装工作量。从功能实现角度，周向均匀排布的绕组可让磁路在环形铁芯内形成闭合回路，大幅降低漏磁量，避免漏磁对周边的电子元器件产生电磁干扰，同时多组绕组的串并联接线端预留在外围的接线凸台上，接线时可根据实际需要的电抗值灵活调整绕组接线方式，适配不同回路的阻抗匹配需求。结构细节上，铁芯的分段拼接处设置定位止口，装配时可快速对齐拼接，保证铁芯磁路的连续性，绕组外层的绝缘包覆层按照耐高压工况设计，可承受短时大电流冲击下的电压差，避免绕组间出现击穿放电。整体结构没有冗余的装饰性设计，所有外部结构都服务于安装固定、散热、接线的实际功能需求，建模过程中还原了绕组的层叠结构、铁芯的拼接接缝、安装凸耳的螺栓孔细节，可直接用于结构装配校验、电磁仿真的结构参考，也可用于工业展示场景的模型演示。
