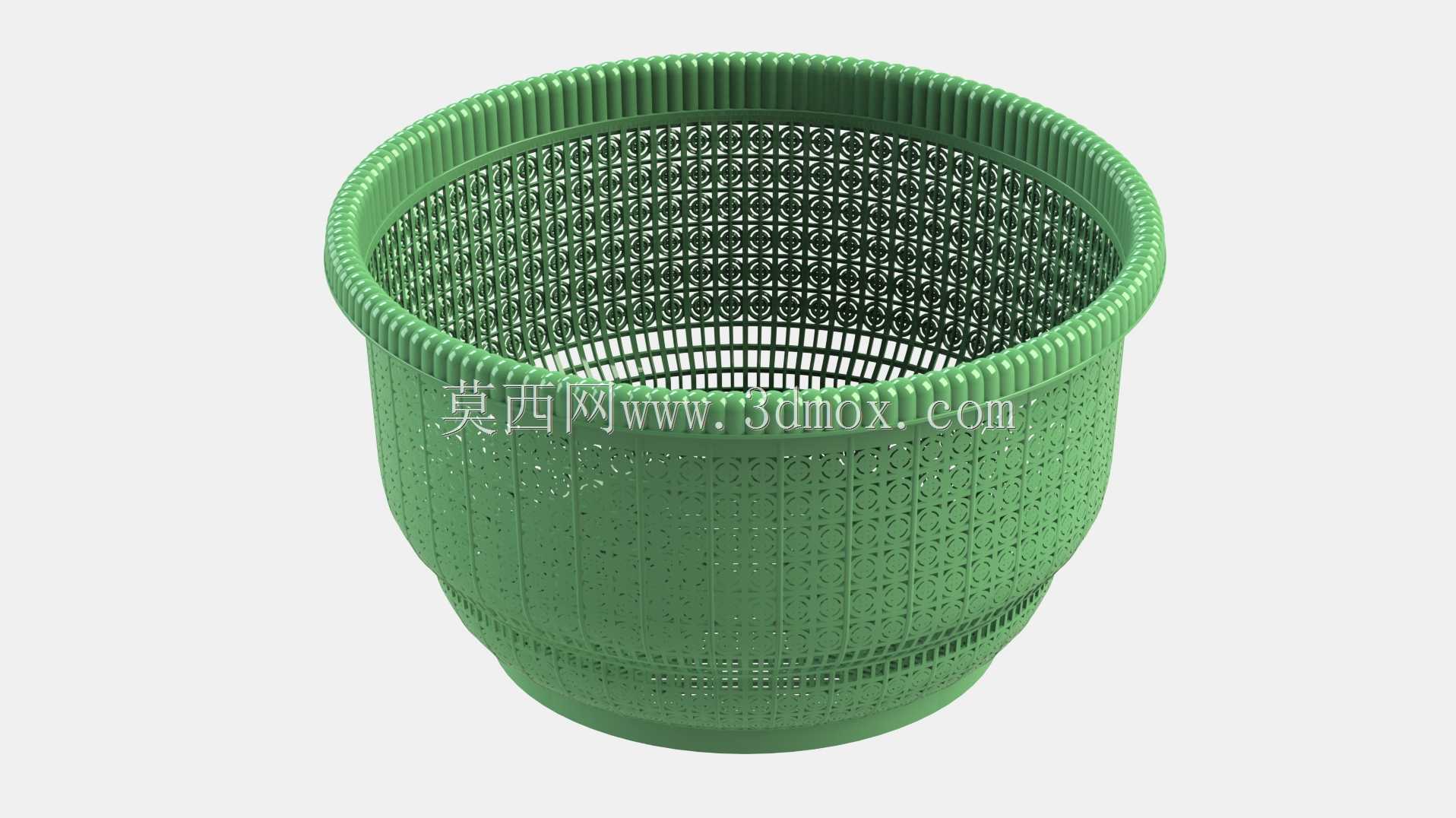

镂空网眼圆形收纳塑料筐结构模型

这款镂空网眼结构的圆形塑料筐，在日常生产与生活场景中覆盖了极广的使用范围，从生鲜分拣环节的果蔬沥水暂存，到生产车间小型零部件的周转收纳，再到家庭场景的杂物整理、食材清洗，都能看到这类结构产品的身影。做这款模型的结构设计时，首先要平衡筐体承重与自身重量的关系，整体采用上宽下窄的锥度造型，一方面是为了空筐状态下可以互相嵌套堆叠，大幅降低仓储与运输过程中的空间占用，嵌套间隙控制在单侧3mm左右，既不会出现嵌套过紧难以分离的问题，也不会因间隙过大导致堆叠倾斜。筐口位置做了加厚的卷边处理，卷边内部做了环形的加强筋结构，这个位置是整筐承重时的主要受力点，日常搬运提拿、堆叠承重时的应力都会集中在筐口区域，加厚卷边可以避免满载时筐口出现变形开裂的问题。筐身的网眼结构做了分区设计，靠近筐底的位置采用竖向窄条格栅，这个区域接触放置面，竖向格栅的抗冲击性能更好，搬运过程中磕碰地面、工作台边缘时不容易出现栅格断裂；中部区域采用菱形交错网眼，在保证透水、透气性能的前提下，均匀分散筐内装载物的侧压力，避免装盛较重物料时筐身出现鼓胀变形；靠近筐口的位置做了一圈横向的密纹加强带，进一步提升筐体整体的结构刚性。筐底做了内凹的底脚设计，底脚高度设置为8mm，放置在台面时可以让筐底与台面之间留出空隙，清洗果蔬时沥出的水可以顺着空隙快速流走，不会出现泡底的问题，同时底脚做了圆角过渡，避免剐蹭放置台面。设计过程中所有的棱边都做了R2以上的圆角处理，没有尖锐的棱角，一方面是注塑生产时可以改善塑料熔体的流动填充性能，减少注塑缺陷，另一方面日常使用时不会划伤操作人员的手部，也不会剐蹭装载的物品。网眼的尺寸根据不同使用场景做了适配，最小的网眼间隙控制在5mm，既可以保证沥水透气的效率，也不会漏出小型的果蔬、零部件，整筐的壁厚均匀控制在2.5mm，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲问题。
