多钻头同步固定工装结构设计

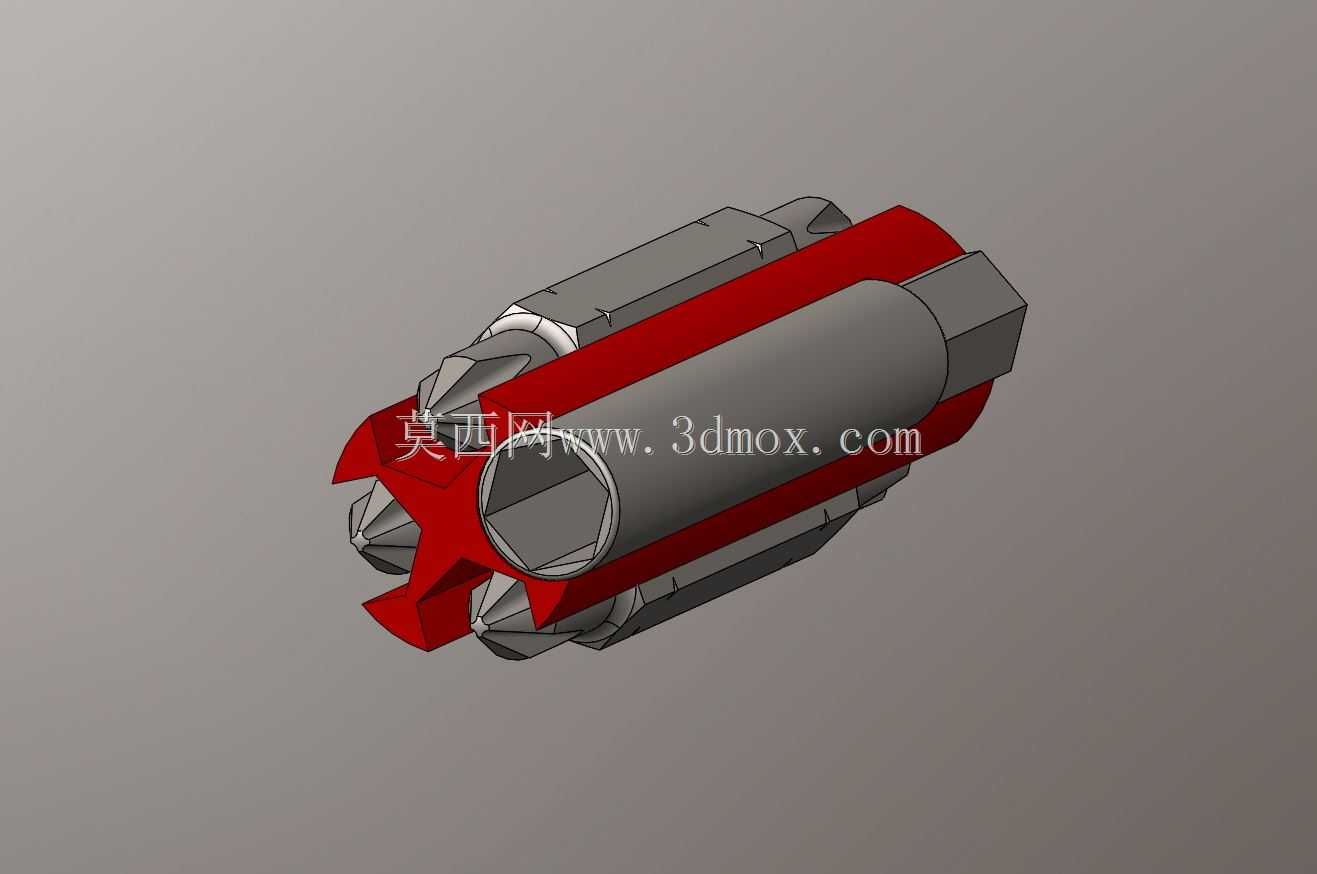

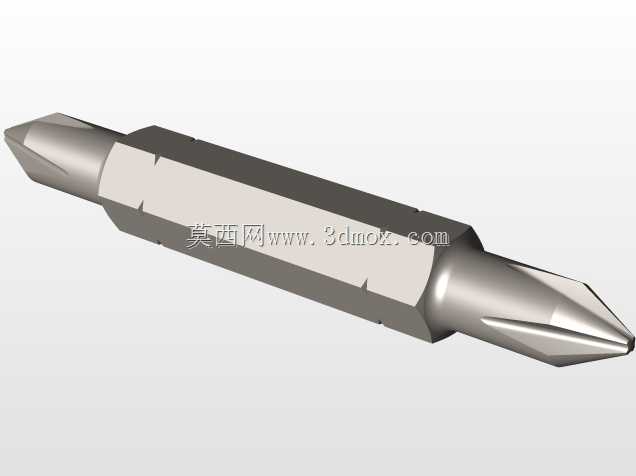

在批量多孔钻削加工场景中，常遇到多工位同时钻孔时钻头定位偏移、不同轴、加工过程中钻头颤振的问题，尤其是采用双面钻头加工贯通孔时，两端钻头的同轴度偏差会直接导致孔壁出现台阶、孔径超差，甚至钻头崩损报废。这套固定装置正是针对这类加工痛点设计，核心作用是同时装夹固定3个双面钻头，配套钻头尖端固定结构，保障多钻头同步作业时的位置精度与运行稳定性。

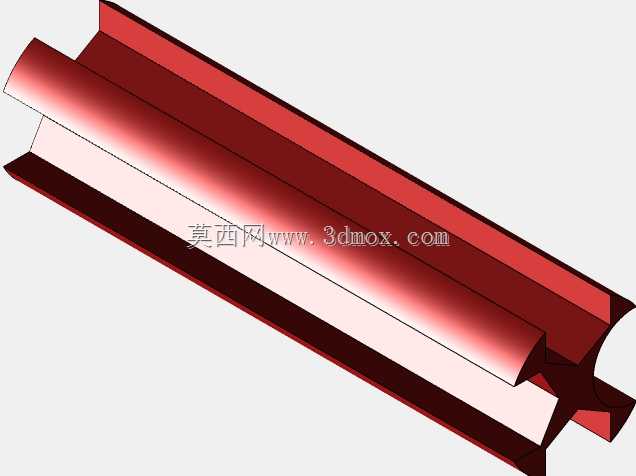

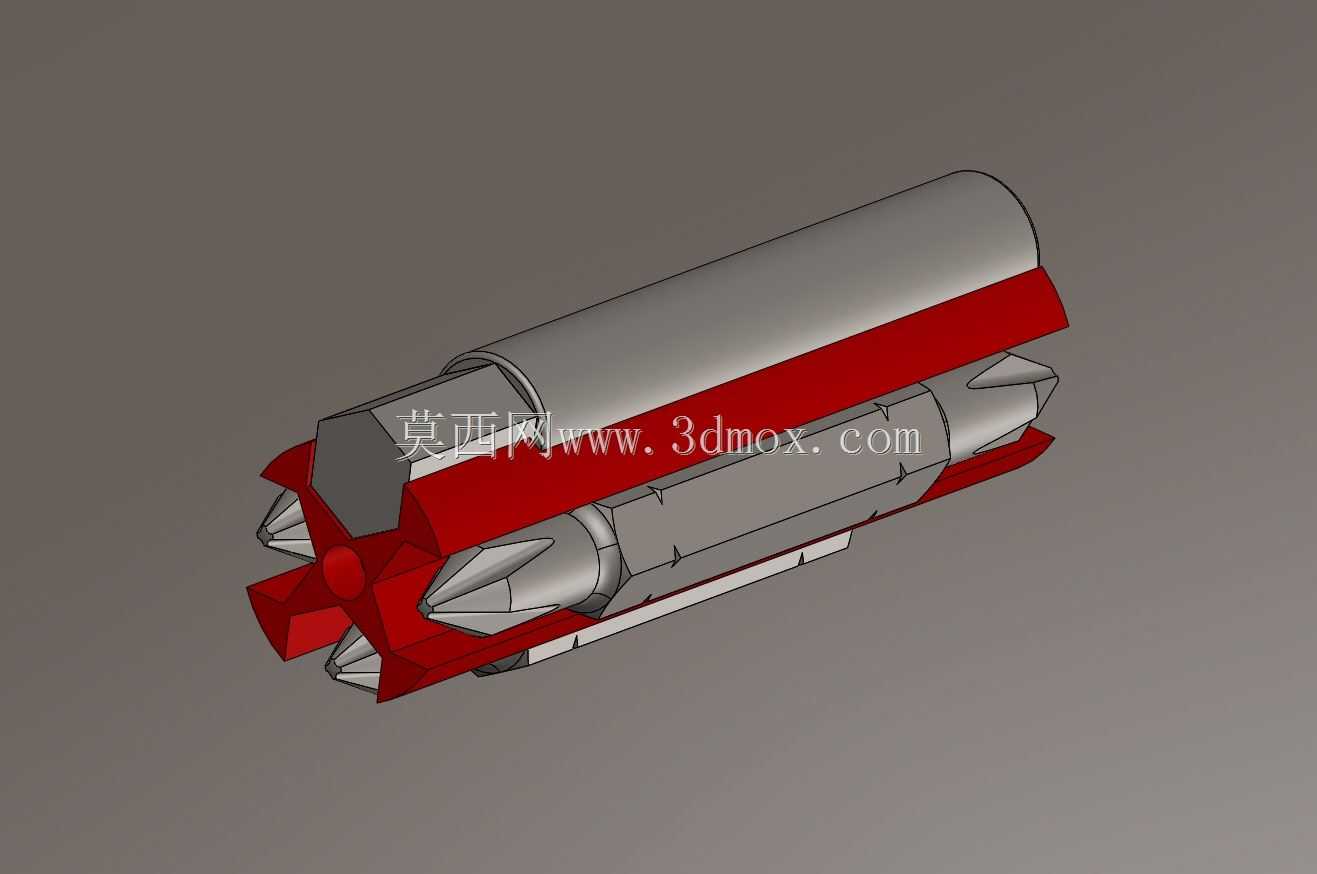

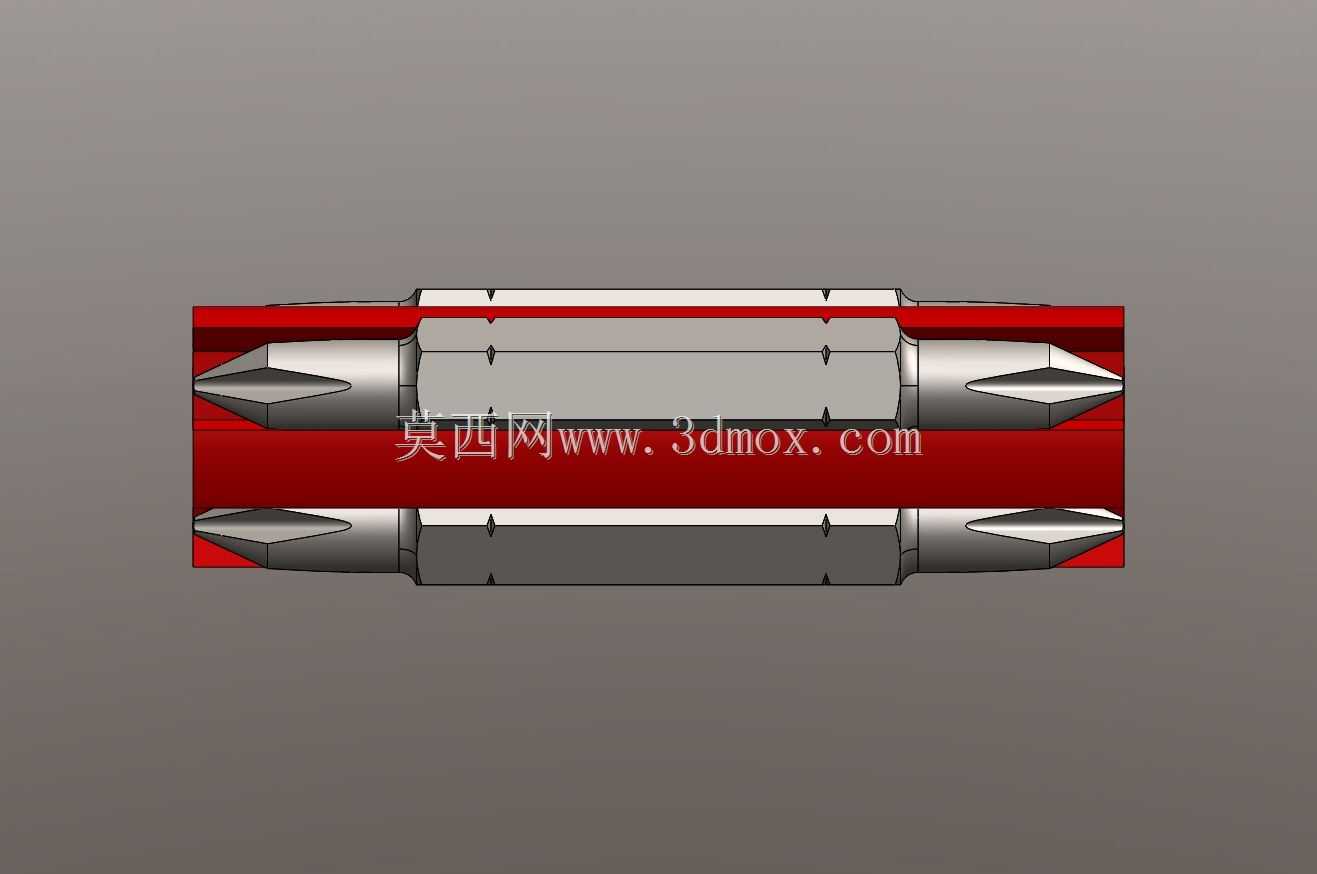

从结构设计逻辑来看，装置采用中心筒体作为承载基体，筒体内部预留贯通的走屑与冷却通道，可适配加工过程中切削液通入、切屑导出的实际需求，避免钻削过程中切屑堆积在刀具装夹位置造成的卡滞、磨损问题。沿筒体周向均匀分布的三个装夹位，每个装夹位都设置了与钻头柄部匹配的六角定位止口，配合红色的压合锁紧结构，能够限制钻头的周向转动与轴向窜动，装夹时无需额外调整即可保证三个钻头的轴线相互平行，且与中心筒体轴线的夹角一致，适配圆周均布孔的一次成型加工需求。

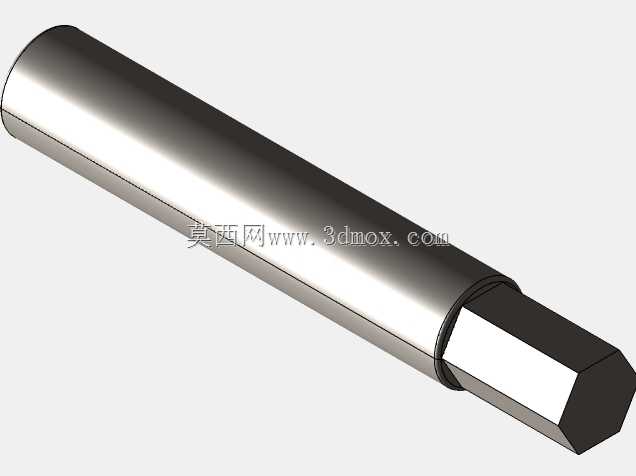

钻头尖端固定器集成在每个装夹位的外端，采用锥面定位结构贴合钻头的切削端颈部，抵消钻削进刀时产生的径向切削力，避免钻头伸出过长出现的让刀现象。整套装置的安装边界以中心筒体为基准，筒体两端的六角结构可直接与机床主轴或者进给滑台的连接座配合，无需设计额外的转接法兰，安装时仅需保证筒体轴线与进给方向平行，即可完成整套钻具的定位，大幅减少现场装夹调校的辅助时间。

实际应用中，这类结构多用于法兰盘、管接件圆周均布孔的批量加工，相比单钻头依次钻孔的工艺，采用该固定装置可一次完成三个孔的双向钻削，加工效率提升两倍以上，同时因为所有钻头的位置由装置本身的加工精度保证，避免了多次移位带来的位置度误差，孔位的位置公差可稳定控制在0.02mm以内，适配普通钻床、组合机床的自动化改造升级需求。设计过程中充分考虑了刀具更换的便捷性，压合锁紧结构采用快拆式设计，松开锁紧件即可直接取出磨损的钻头进行更换，无需拆解整套装置，能够适配生产线快速换产的需求。装置的外露结构做了倒角处理，避免安装调整过程中尖锐边角划伤操作人员，同时周向的减重槽设计在保证结构刚性的前提下降低了整体重量，减少主轴运行时的动平衡负载。
