金属质感立体大众车标结构设计

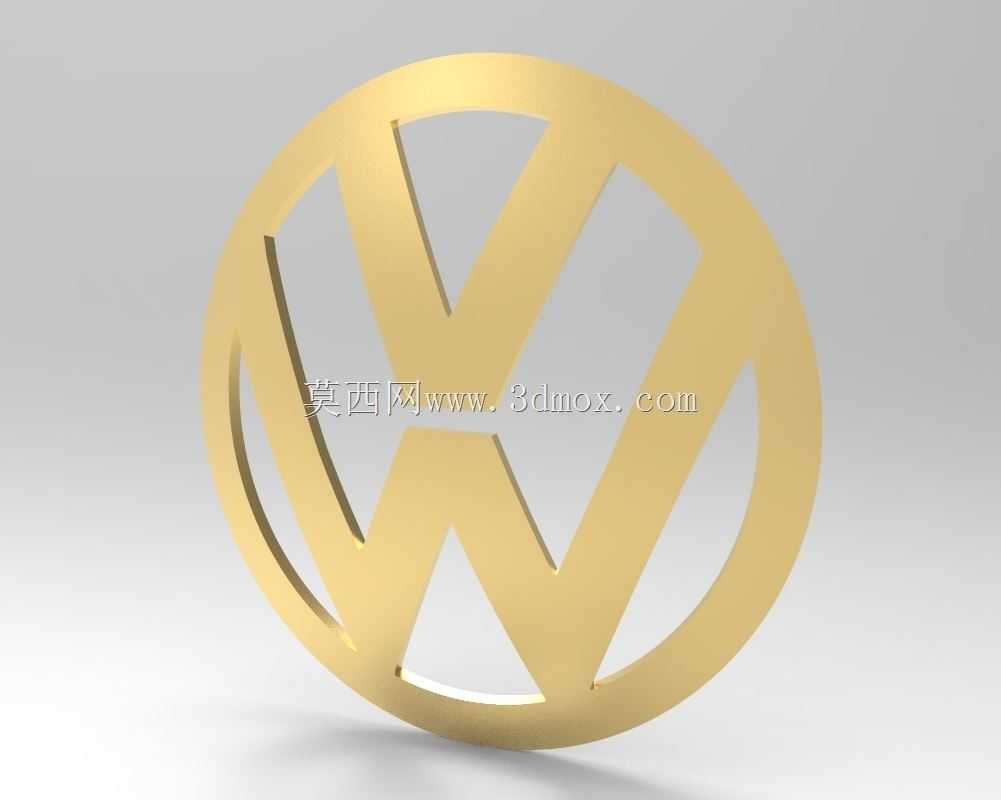

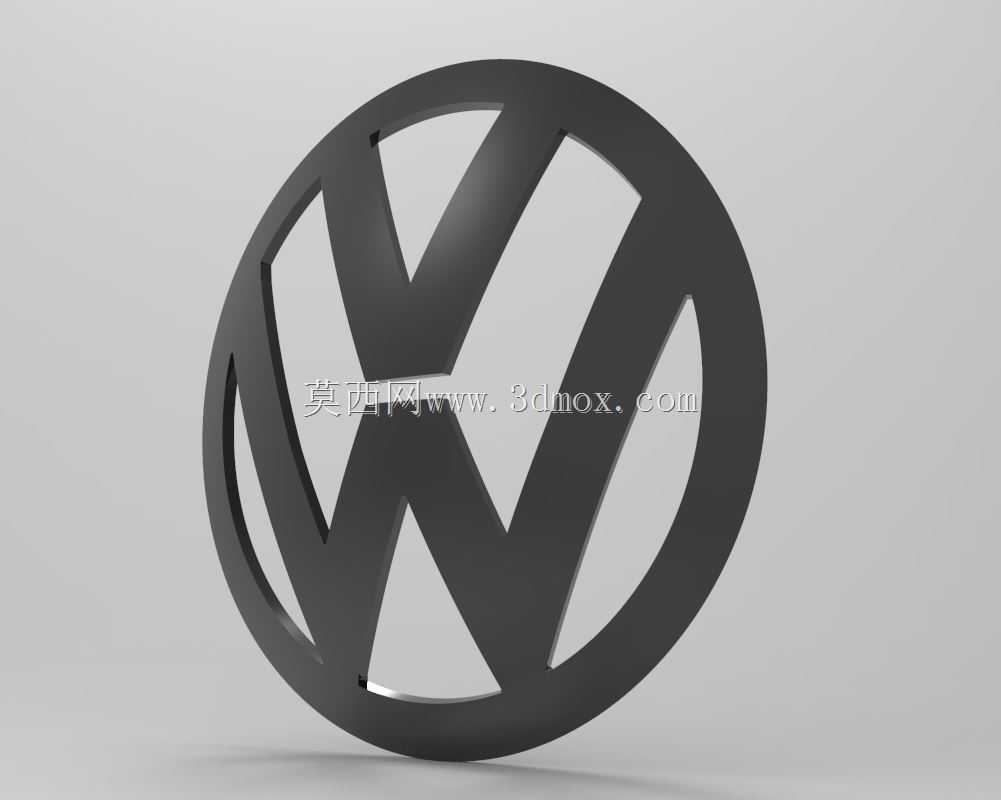

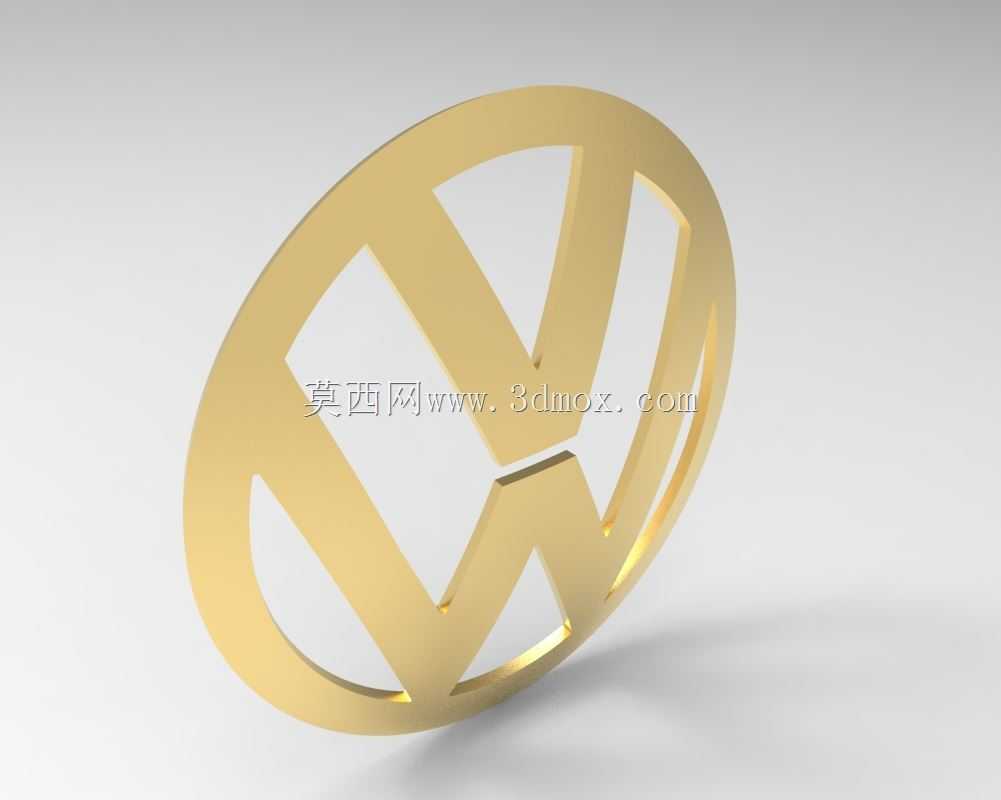

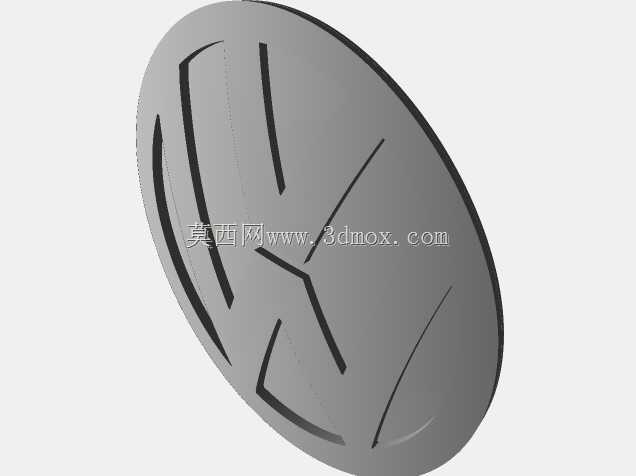

在汽车外饰零部件的设计开发流程中，车标作为品牌视觉识别的核心载体，其三维结构设计需要兼顾外观辨识度、安装适配性与长期使用的可靠性。这款立体大众车标的结构设计，首先围绕品牌视觉符号的精准还原展开，将平面化的VW字母标识做了立体化的厚度拉伸处理，外圈采用等宽的环形包边结构，内部VW字符与外圈保持统一的金属材质厚度，字符与外圈之间的镂空区域做了均匀的间隙控制，避免后续注塑或者金属压铸过程中出现壁厚不均导致的缩痕、填充不满等工艺缺陷。

从实际应用场景来看，这类车标通常安装在车辆前进气格栅中部、后备箱盖尾门中央位置，部分高配车型也会在轮毂盖、方向盘中央位置配置同系列标识，因此设计过程中需要预留通用的安装定位结构，背面通常会设置均匀分布的卡扣柱或者3M胶粘贴平面，卡扣柱的位置需要匹配对应车型钣金件的预留安装孔位，保证安装后车标与安装面的贴合度，避免出现翘边、缝隙不均的问题。

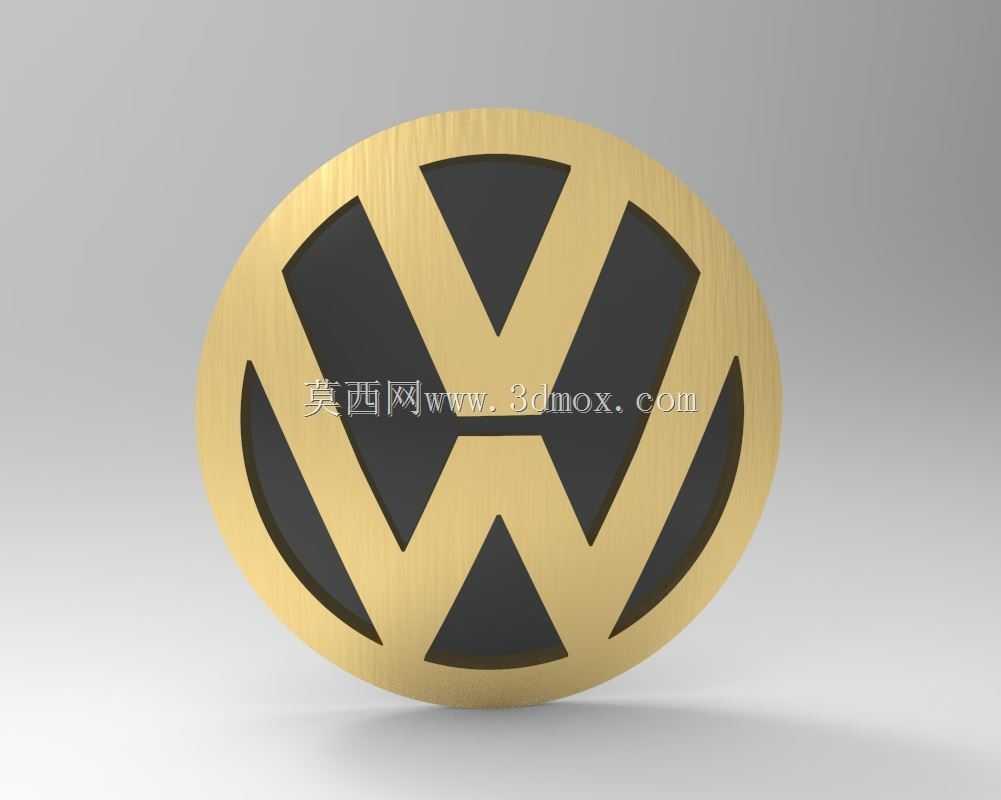

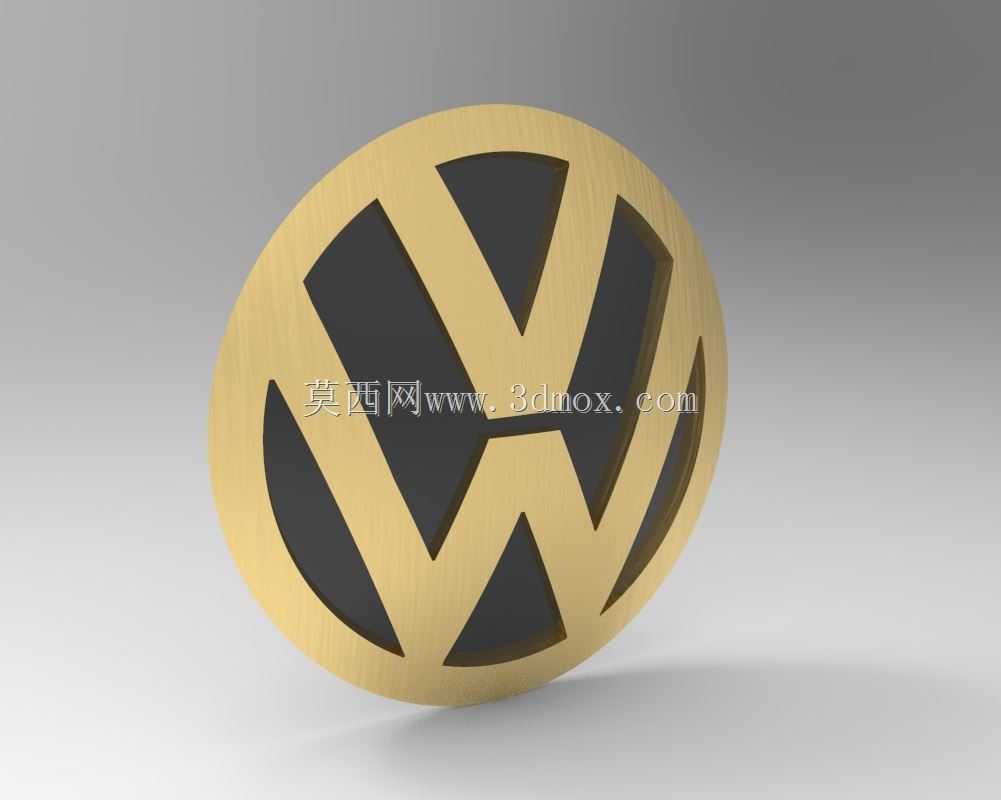

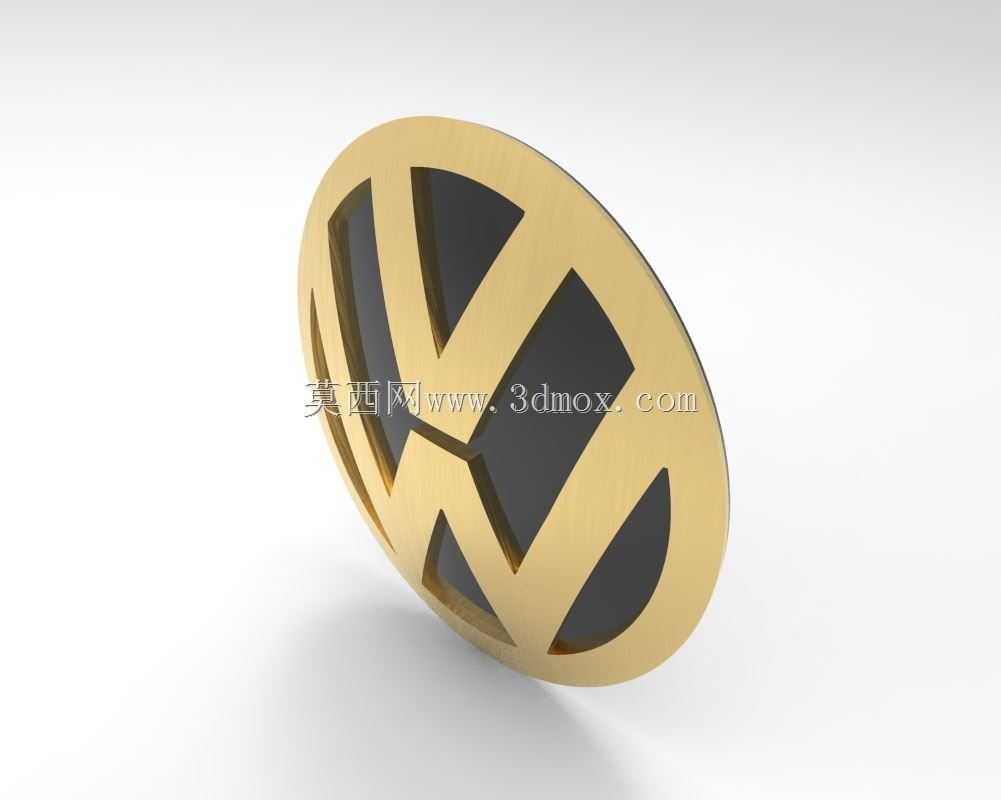

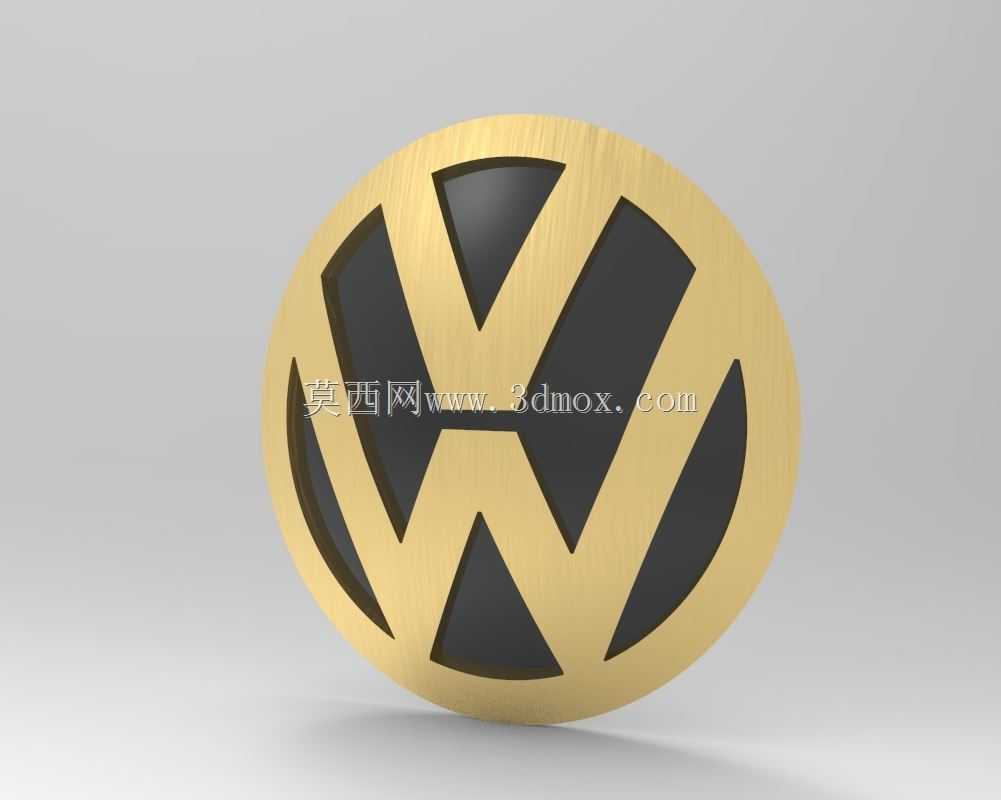

设计思路上，这款车标采用了分层的视觉处理逻辑，外圈与VW字符部分做了拉丝金属的质感表现，字符之间的凹陷区域做了哑光深色处理，通过材质的明暗对比强化品牌标识的识别度，即使在远距离或者光线较弱的场景下，也能清晰辨识品牌符号。外形尺寸方面，常规乘用车使用的前格栅车标直径通常在120mm到180mm区间，厚度控制在8mm到15mm之间，背面的安装卡扣高度需要根据安装面的曲面弧度做适配调整，保证卡扣卡入钣金孔后，车标正面与周边格栅饰条的型面保持齐平，不会出现突出或者凹陷的视觉偏差。

从结构强度角度考虑，车标的环形外圈做了均匀的壁厚设计，内部VW字符的连接处做了小圆角过渡处理，避免应力集中导致的断裂问题，尤其是在车辆行驶过程中，车标会持续承受风阻、路面飞溅的石子冲击，以及高低温环境下的材质老化影响，圆角过渡的结构设计可以有效分散外部冲击力，提升零部件的使用寿命。同时，背面的粘贴平面需要保证足够的平面度，平面度公差控制在0.2mm以内，保证背胶粘贴后的粘接强度，避免车辆高速行驶过程中出现车标脱落的风险。针对不同配置车型的需求，这款车标的结构也可以做适配调整，比如带ACC自适应巡航功能的车型，车标内部需要预留雷达波穿透的空间，这时候就需要将车标材质调整为可穿透雷达波的工程塑料，表面做金属质感的镀膜处理，在保证外观一致性的前提下，满足雷达信号的传输要求。
