汽车车门内饰固定支撑冲压结构件

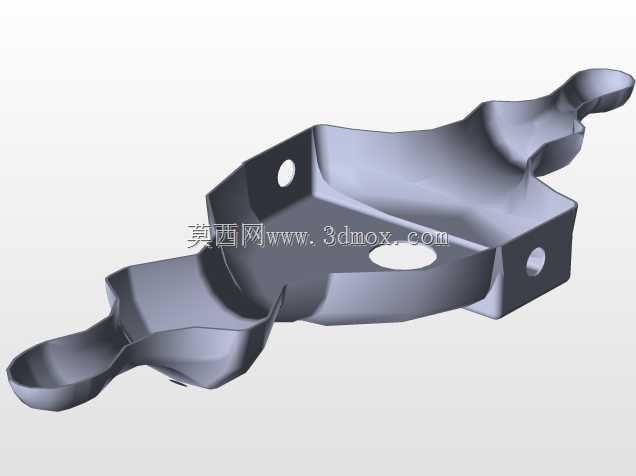

该结构件为汽车车门内饰系统的配套支撑固定件，主要承担车门内饰板与车门钣金内板之间的连接定位、载荷分散功能，在车门总成装配环节属于隐蔽式承力构件，日常使用中需承受车门开关振动、内饰板自重、车窗升降机构传递的小幅振动载荷，同时要适配车门内部复杂的走线避让、相邻构件的空间干涉规避需求。从结构设计逻辑来看，整体采用薄钢板冲压成型工艺，主体曲面完全贴合车门内板的冲压曲面走向，两端延伸的勺状弯折结构，一方面用于卡接内饰板背面的定位卡扣基座，另一方面通过曲面形变吸收车辆行驶过程中传递到车门位置的细碎振动，避免内饰板出现异响、松动问题。构件上开设的三个安装孔位，其中两个带翻边结构的孔位用于通过自攻螺钉与车门钣金内板的预焊螺母座连接，翻边结构可有效提升孔位局部刚度，避免反复拆装或长期振动下孔位开裂；中部的大尺寸避让孔，用于穿过车门内饰板上的扶手固定螺栓、或是车门线束的过线护套，减少装配过程中的额外开孔工序。设计阶段需要严格匹配车门内板的型面公差，构件与钣金贴合面的轮廓度公差需控制在0.5mm以内，否则装配后会出现内饰板与车门钣金间隙不均、局部顶凸的问题；两端弯折结构的回弹量是冲压工艺设计的核心控制点，需要在冲压模具开发阶段预设回弹补偿角，保证成型后卡扣卡接位置的尺寸精度，避免出现卡扣装配不到位、内饰板翘起的缺陷。安装边界方面，该构件整体厚度为1.2mm，采用冷轧低碳钢板冲压后做电泳防锈处理，装配后完全隐藏在车门内饰板与钣金之间的空腔内，不占用车门内饰的可见空间，同时构件的边缘全部做了圆角钝化处理，避免装配过程中割伤线束或是划伤操作人员。在实际装车验证环节，该构件需要通过车门总成的振动耐久测试、高低温环境下的形变测试，保证在-40℃到85℃的使用环境区间内，不会出现形变松脱、连接失效的问题，同时其曲面造型充分利用了车门内部的闲置空腔，不会与车窗升降器、门锁机构、车门防撞梁等内部构件产生运动干涉，在保证连接强度的前提下尽可能做了轻量化的挖空处理，降低单件重量以适配整车轻量化的设计需求。
