手动创意加工用快速压紧夹具结构

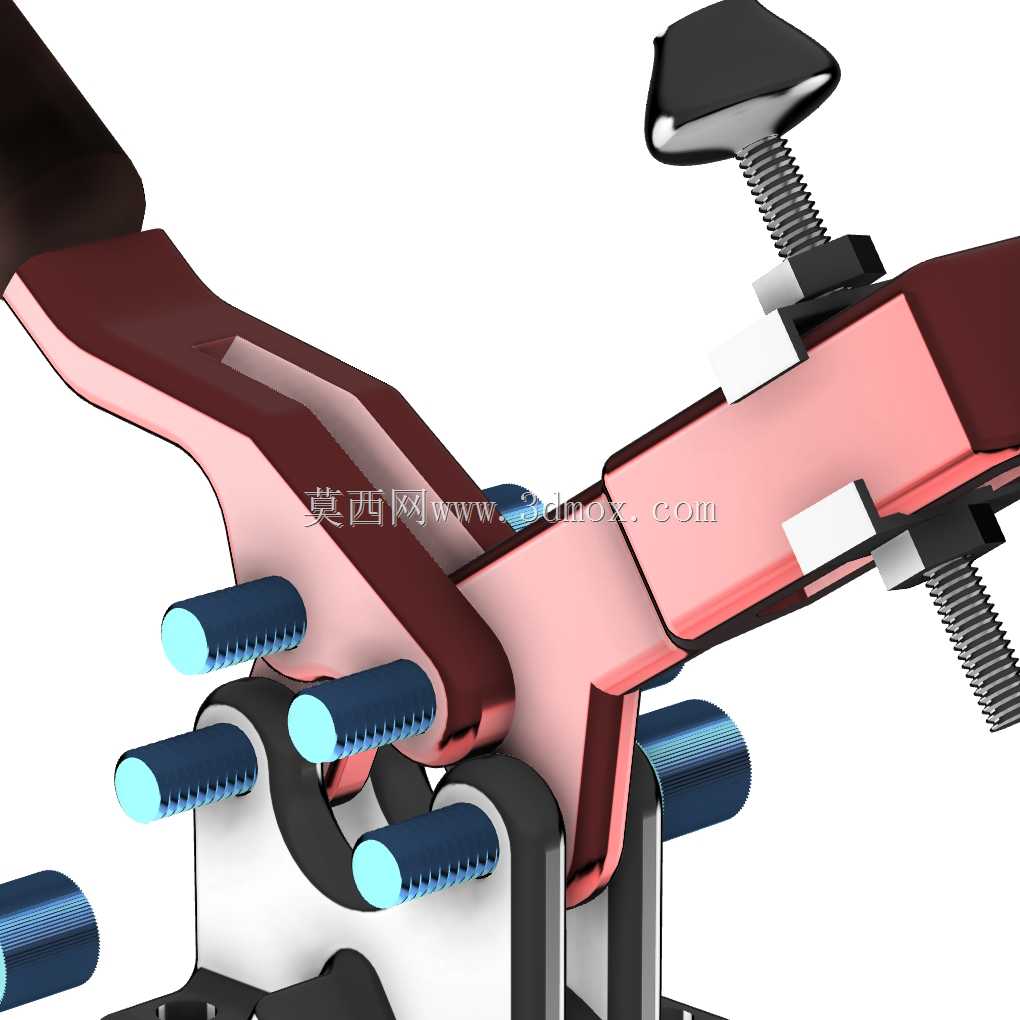

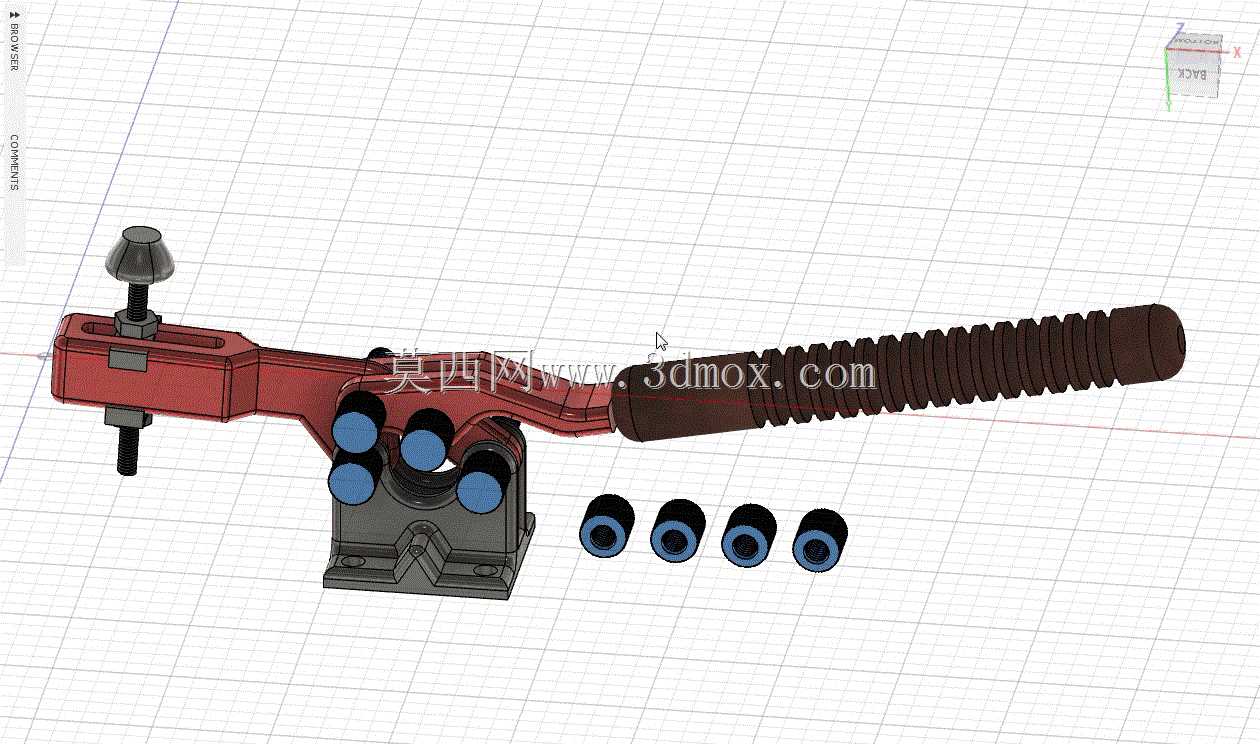

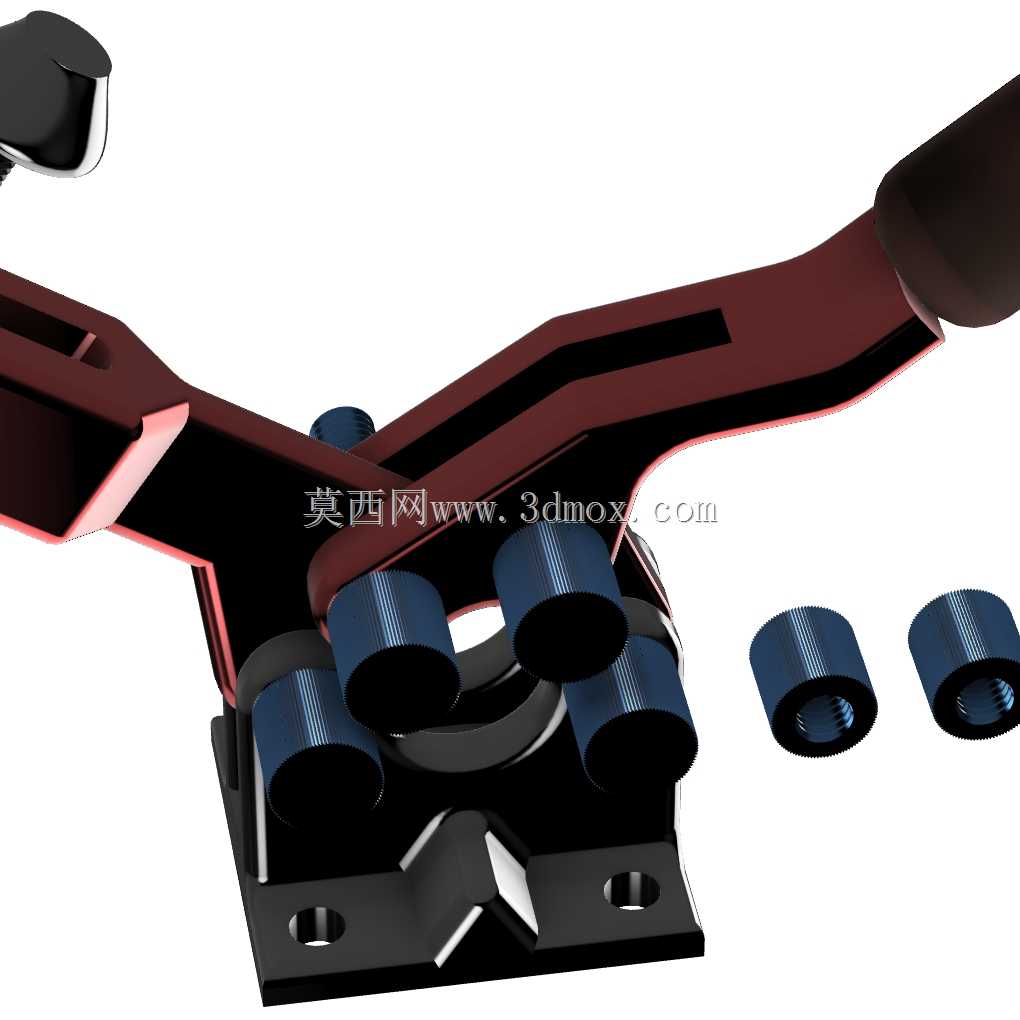

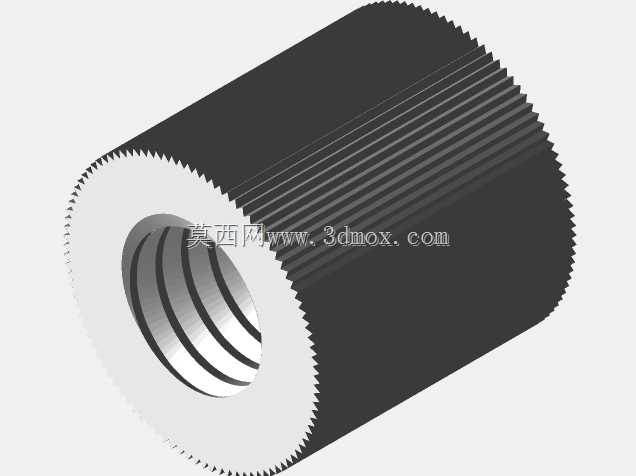

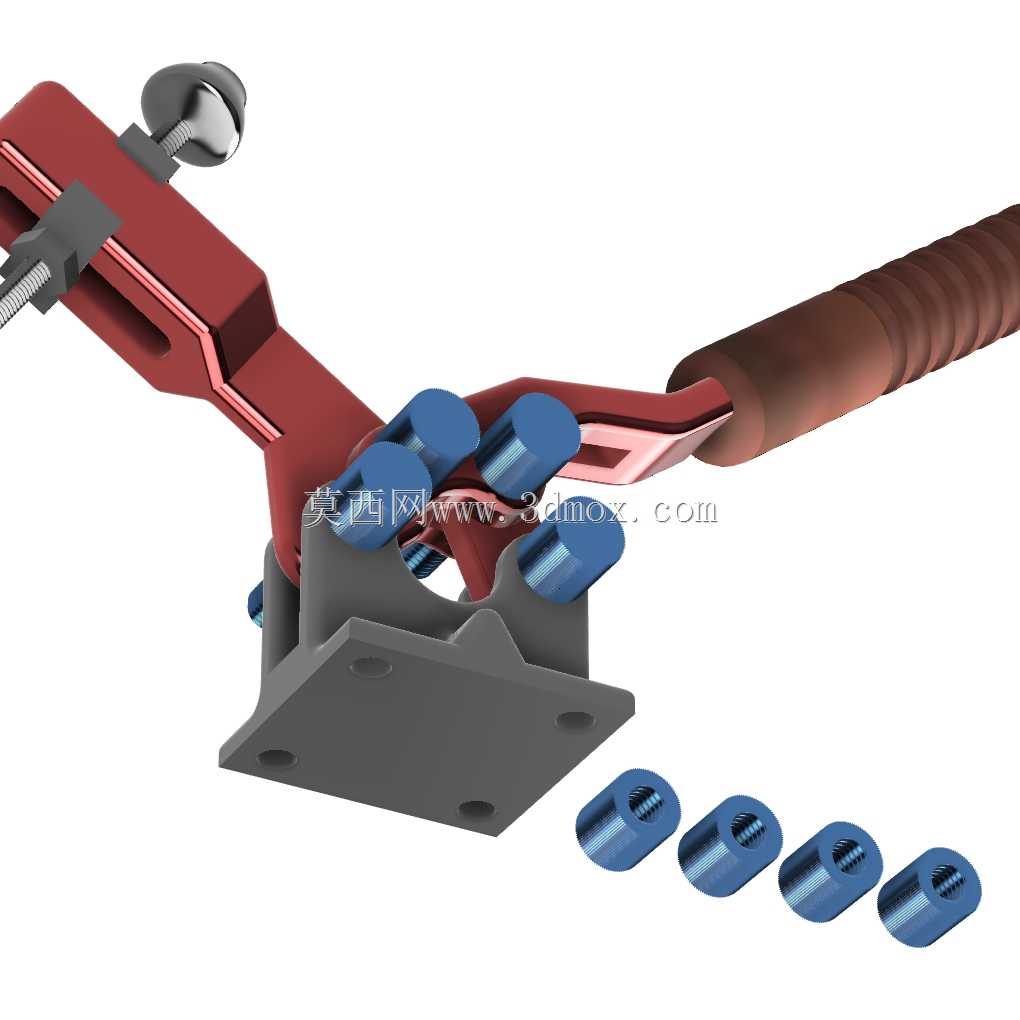

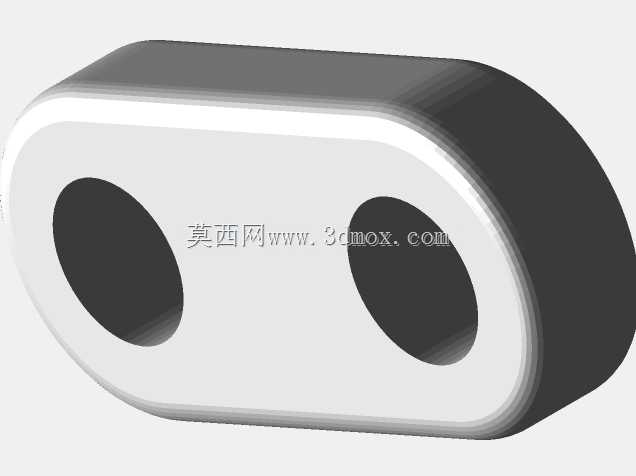

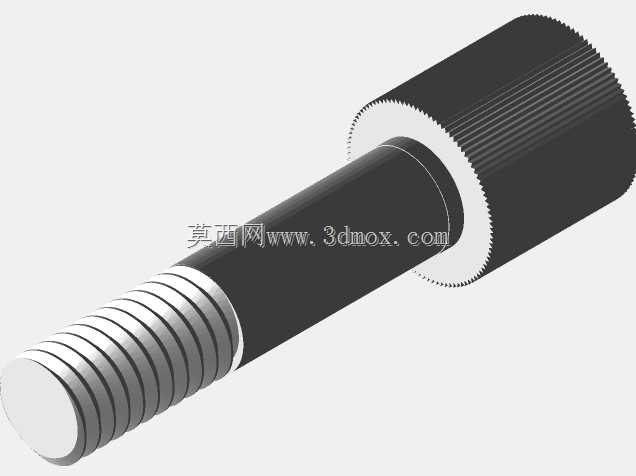

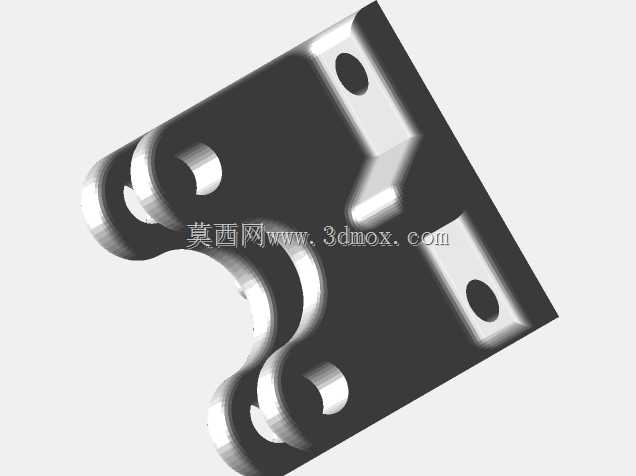

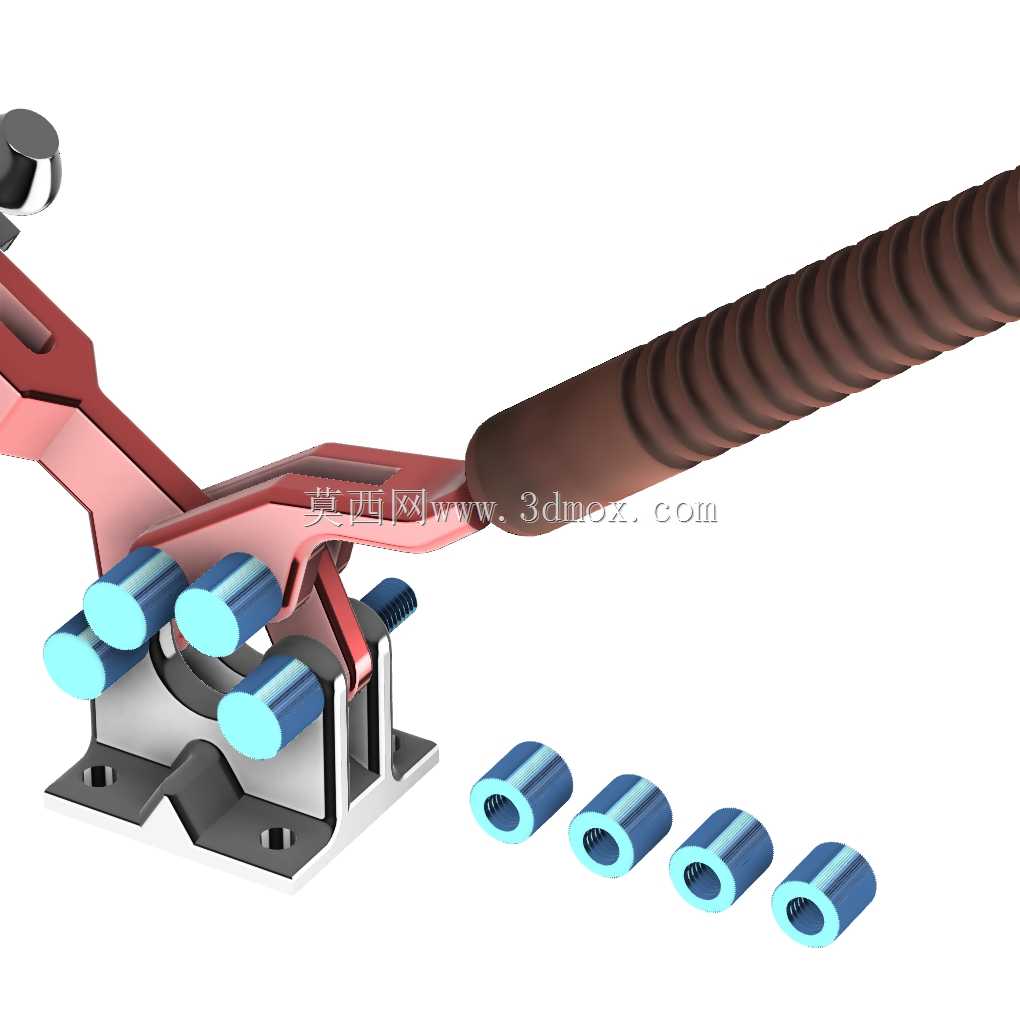

这款手动压紧夹具主要面向手工创作、小件精密加工场景设计，可适配桌面级手工操作台、小型工位的工件固定需求，在金银首饰加工、模型制作、小件木工雕刻、电子元件焊接等需要稳定夹持工件的作业场景中，能快速完成工件的压紧与松脱操作，避免加工过程中工件移位导致的精度偏差。从结构设计来看，夹具采用杠杆式压紧原理，长手柄做了防滑纹理处理，操作人员施加较小的握力即可通过杠杆放大压紧力，手柄末端的螺纹调节结构可适配不同厚度的工件装夹，调节范围覆盖常见小件加工的厚度区间，无需额外更换垫块即可完成装夹调整。夹具底座设置了标准安装孔位，可直接通过螺栓固定在工作台面或者专用工装板上，安装边界预留了足够的操作空间，不会与周边加工工具产生干涉，底座与压臂的连接部位做了耐磨衬套设计，长期反复使用也不会出现铰接部位旷量过大的问题，保证装夹精度的稳定性。压头部位采用可替换式弹性衬套设计，配套的多规格衬套可以适配不同外形的工件，无论是圆柱形棒料、方形块料还是异形小件，都能通过更换衬套实现稳定贴合压紧，避免压伤工件表面，同时衬套的快拆结构无需额外工具即可完成更换，适配多品种小批量的手工加工场景。压臂上方设置的微调旋钮可以在杠杆压紧到位后进行二次压力微调，针对脆性材质工件可以控制压紧力大小，避免压力过大导致工件碎裂，针对需要大夹紧力的金属小件加工，也可以通过旋钮锁死压紧位置，防止加工过程中压臂松脱。整体结构没有复杂的传动部件，日常维护仅需定期在铰接部位涂抹润滑脂即可，不存在液压、气动夹具的管路布置问题，也不需要外接动力源，非常适合零散工位、移动加工场景以及个人手工工作室使用，安装时仅需保证底座安装面的平面度公差在0.1mm以内，即可保证压臂工作时的平行度要求，压紧作业时压头的工作面与工件表面的贴合度偏差不超过0.05mm，能够满足绝大多数手工加工、小件修配的装夹精度要求。
